光纤耦合器型号及参数

　　光纤耦合器的技术指标

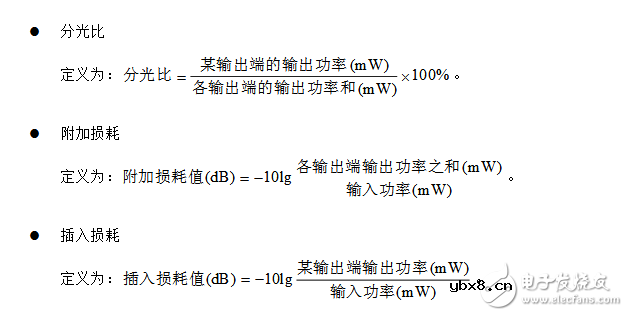

　　（1） 插入损耗。

　　（2） 附加损耗。

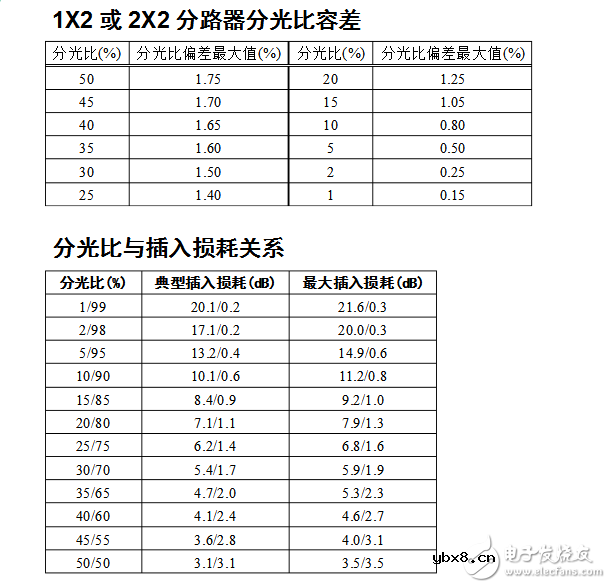

　　（3） 分光比。

　　（4） 隔离度。

　　此外，均匀性、回波损耗、方向性、PDL。

　　ST法兰盘，ST适配器，ST耦合器，ST光纤耦合器，ST光纤适配器

　　◆ 名称：适配器， 又叫耦合器，法兰盘，

　　◆ 产品型号：RS-（FC-CLC，FC-PC，FC-SC，SC-CLC）

　　◆ 产品类型：（FC-CLC，FC-PC，FC-SC，SC-CLC）适配器

　　◆ 规格：

　　◆ 材质：阻燃ABS工程熟料；高精度的二氧化锆陶瓷插芯，性能可靠；磷青铜。

　　◆ 颜色：蓝色、灰色

　　◆主要技术参数 *插入损耗：≤0.3dB

　　*回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB

　　*互换性试验：≤0.2dB

　　*振动试验：≤0.1dB（10-60Hz，1.5mm振幅）

　　*抗拉强度试验：≤0.1dB（0-15Hg拉力，φ0.9mm光纤除外）

　　*高温试验：≤0.2dB（+85℃，持续100小时）

　　*低温试验：≤0.2dB（-40℃，持续100小时）

　　*温度循环试验：≤0.2dB（-40℃~+85℃，循环5次后）

　　*湿度试验：≤0.2dB（+25℃~+65℃，相对湿度93%，100小时后

　　光纤适配器性质：

　　ST.SC.FC.LC光纤耦合器，光纤适配器

　　特性acters：

　　*兼容性好Good compatible

　　*高精度机械尺寸 Precise merchine size

　　*陶瓷或青铜套管 Ceramics bronze sleeve

　　*适用于PC、APC等接触 Good fpc、APC

　　*插入损耗低 Lowion loss 技术指标 Technical Data：

　　*插入损耗ion loss：≤0.2dB

　　*使用寿命（次）Service life：＞1000

　　*重复性 Repeatability：≤0.2dB

　　*温度范围 Temperature：-40℃＋85℃

　　规格Format：

　　FC、SC、ST、MU、LC、MT-RJ光纤适配器 光纤耦合器 光纤法兰 光纤法兰盘

　　光纤耦合器产品技术参数定义

　　

　　典型插入损耗

　　指分路器的某一输出端在中心波长处的插入损耗平均值。 

　　最大插入损耗

　　指分路器的某一输出端在整个工作波长范围内插入损耗的最大值。

　　最大均匀性

　　对均分型的分路器定义均匀性（dB）为所有输出端在整个工作波长范围内（带宽内）最大插入损耗与最小插入损耗之差。非均分型的分路器则不具有该指标。

　　平坦度

　　分路器的平坦度（dB）定义为某一输出端在整个工作波长范围内（带宽内）最大插入损耗与最小插入损耗之差。

　　波长隔离度

　　波长隔离度定义为被隔离的工作波长在该输出端的插入损耗。

　　偏振灵敏度或偏振相关损耗（PDL）

　　定义为不同线偏振态光入射时最大插入损耗值和最小插入损耗值之差。

　　方向性

　　方向性是衡量光纤耦合器产品不同输入端之间抗干扰能力的指标。定义为从一个输入端到另一个输入端的插入损耗。

　　回波损耗

　　回波损耗则是器件本身的反射对该输入端的影响。定义为光从某一输入端入射时，从该输入端出射的反射光的插入损耗。
