光纤耦合器使用方法

　　光纤耦合器（Coupler）又称分歧器（Splitter）、连接器、适配器、光纤法兰盘，是用于实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

　　单模光纤耦合器

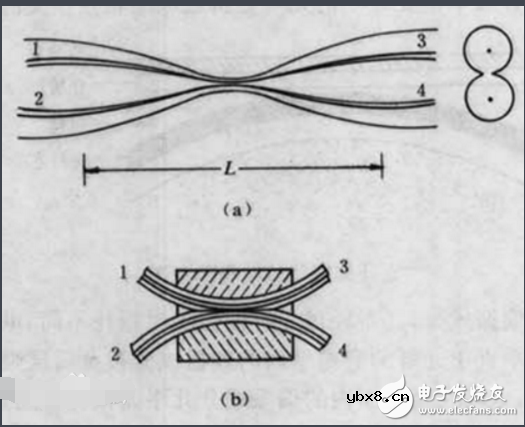

　　单模光纤耦合器应用最广。2×2单模光纤耦合器具有典型性，其构成如图。它有两个输入端和两个输出端，中间有一段耦合区。图2（a）为采用熔化拉伸工艺制作的。拉伸部分形成锥形耦合区。拉伸使芯区的光能向芯外扩展；同时，使两纤芯彼此靠近，这两种作用都增强了耦合。由1或2输入的光信号，经锥形耦合区分配，由3和4端输出。分配的比例称为耦合比，由拉伸区的长度控制。图中（b）采用磨抛法将呈一定曲率嵌入石英块的光纤去除部分包层，再将两块这样的石英块贴紧使两纤芯彼此靠近，构成光纤耦合器。耦合比由纤芯靠近程度和光纤在石英块中的曲率半径决定。耦合比可在1%～99%间选定，插入损耗小于0.5dB。输入光在反方向耦合出的光信号极弱，故光纤耦合器常被称为定向耦合器。。

　

　　多模光纤耦合器

　　多模光纤耦合器的原理和结构基本与上述者类似，只是磨抛型器件要求强耦合作用，故磨抛平面进入纤芯。在磨抛型2×2光纤耦合器的基础上，还可以制作可调耦合器。在一定的波长情况，耦合比随两磨抛光纤所成角度变化，故调节两光纤的相对方向便可改变耦合比。

　　在光纤局部网或其他场合还采用l×N，N×1耦合器或N×M耦合器（或称星形耦合器），其中第一个数字代表输入端数，第二个数字代表输出端数。这些耦合器均采用熔拉法制作。

　　光纤耦合器的作用

　　光电耦合器由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。

　　光纤耦合器的作用是实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

　　使用方法

　　在使用中，将两段光纤线路连接到光纤耦合器的两个接口上，然后在组合到一起。不同型号的光纤耦合器形式不同，以具体产品为主。

　　

　　分类

　　按照耦合的光纤的不同有如下分类：

　　SC光纤耦合器：应用于SC光纤接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

　　LC光纤耦合器：应用于LC光纤接口，连接SFP模块的连接器，它采用操作方便的模块化插孔（RJ）闩锁机理制成。（路由器常用）

　　FC光纤耦合器：应用于FC光纤接口，外部加强方式是采用金属套，紧固方式为螺丝扣。 一般在ODF侧采用（配线架上用的最多）

　　ST光纤耦合器：应用于ST光纤接口，常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）
