25mHZ石英晶体振荡器电路图

　　本文主要为25mHZ石英晶体振荡器电路图，并对其进行了分析说明：

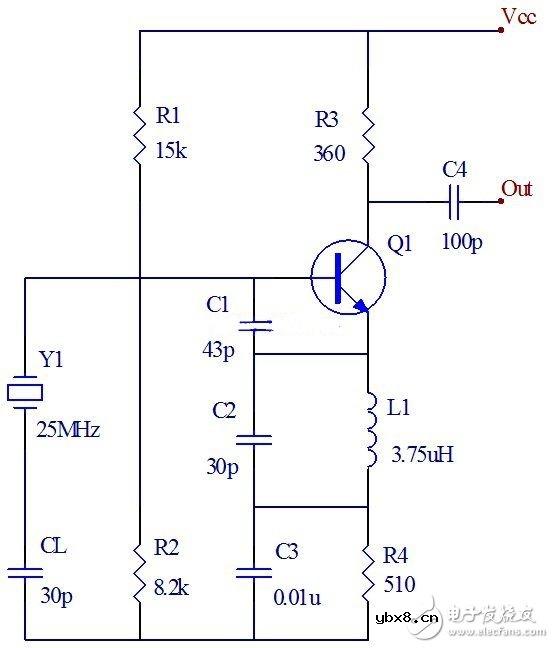

　　基频振荡电路

　　

　　三次泛音振荡电路

　　

　　电路说明：

　　R172用于匹配IC内部电路负反馈和相位移。C186、C187为晶体负载电容CL。该电容值的确定公式为：

　　

　　基频电路图中，R1、R2、R3为电路提供偏置，L1、C1组成振荡槽路，C2为旁路电容，C3为偶合电容，CL为晶体负载电容。

　　泛音电路图中，R1、R2、R3、R4为电路提供偏置，C1、C2、L1构成选频网络，C3为旁路电容，C4为偶合电容，CL为晶体负载电容。

　　电路中晶体管选择，其特征频率应大于电路振荡频率的50-100倍，即不小于1.2G。偶合电容在不影响输出幅度的情况下，可以选择更小点。总之，频率越高，电容越小，频率越低，电容值越大。电容太大，输出噪声会增高，你也可以考虑在这里加滤波网络。

　　还要说明一点，并联型晶体振荡器频率稳定度没有串联型晶体振荡器高。
