高精度微弱信号放大整流电路

图1是利用uA741设计的高精度微弱信号放大整流电路，UI、U2、U3、U4是集成运算放大器uA741，它采用双电源供电，C为耦合电容，Dl是整流二极管，D2是用来提高转换速度的二极管。
1．1微弱信号放大
微弱信号的放大由U1和U2组成的两级反相运算放大电路实现，由于施加了负反馈，电压增益为

，由上式可知Av由R1, 2、 3、R4来确定。因此这部分电路具有增益和其它特性不受运算放大器电特性所左右，而只由外电路来决定的优点，达到高精度线性和
增益的目的。设输入信号为Vi，波形如图2a所示，两级反相输出信号分别为Vol、Vo2，根据反相运放的知识得：

即Vi放大了10³倍，并且Vo2与Vi同相，波形如图2(b)

1．2信号整流

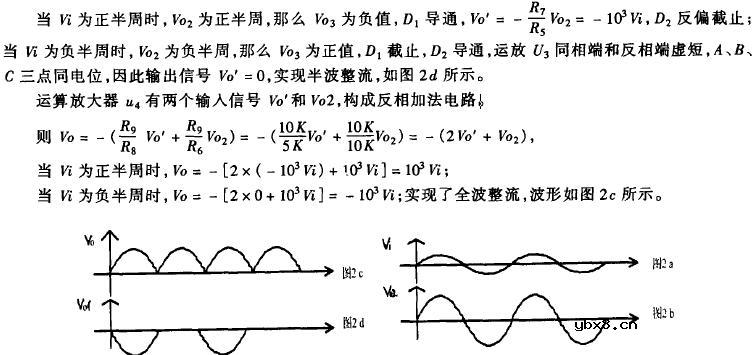

信号整流电路由U3、U4、Dl、D2所组成，能实现半波和全波整流。设U3输出信号为Vo3，半输出号Vo'，全波输出信号为Vo。
