N沟道型和P沟道型MOSFET的导通条件

从事于电子电路设计的朋友们应该都知道，MOSFET是十分常见的一种电子元器件。

通常被应用为一个三端控制器，或者开关管，其开关频率和峰值电压都可以做到很高，而且价格十分低廉，因此被广泛应用于各种电子电路中。

常用的MOSFET有两种类型，一种是N沟道型MOSFET，另一种是P沟道型MOSFET。

下面笔主就简单为大家介绍一下这两种类型的MOSFET的导通条件。

1 N_MOSFET的导通条件

N_MOSFET的导通条件是通过其阀值电压UGS（UGS>0）来控制的，一般每个不同MOSFET的规格书（datasheet）里面都会有一个阀值电压值UGS(th)。

2 P_MOSFET的导通条件

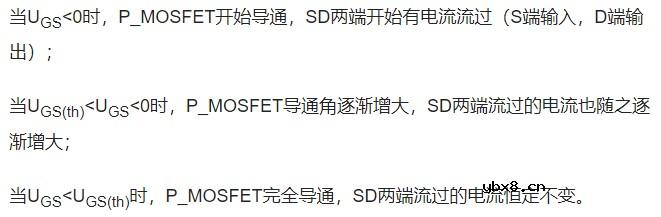

与N_MOSFET一样，P_MOSFET也是通过其阀值电压UGS（UGS<0）来控制的。

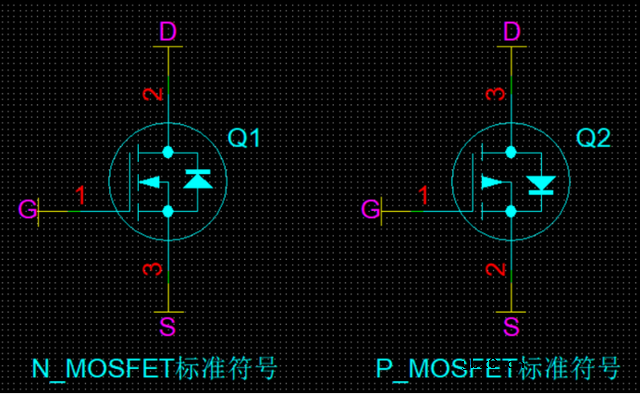

3 MOSFET标准符号

备注：

如果N_MOSFET和P_MOSFET的类型不好分辨，可以看箭头的方向。若箭头方向指向G极，则为N_MOSFET；若箭头方向指向体二极管，则为P_MOSFET。

如果N_MOSFET和P_MOSFET的输入端和输出端不好分辨，可以看体二极管。在MOSFET导通情况下，体二极管始终处于截止状态（即体二极管的负极为输入端，体二极管的正极为输出端）。
