场效应管的分类 基本共源放大电路的组成及工作原理

场效应管的分类（我们这里只讲MOS）：

场效应管分类

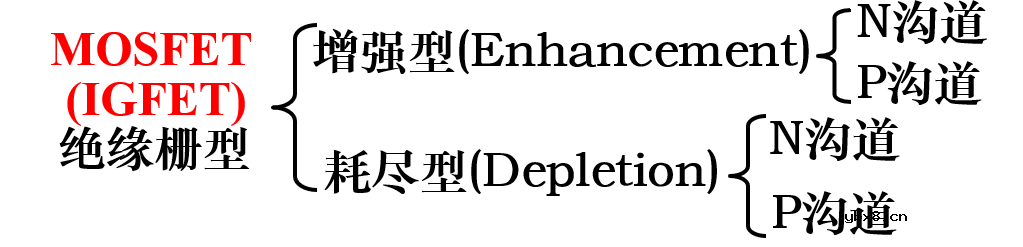

MOS管分类

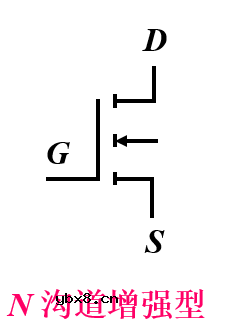

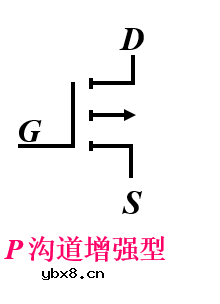

MOS管电路符号：

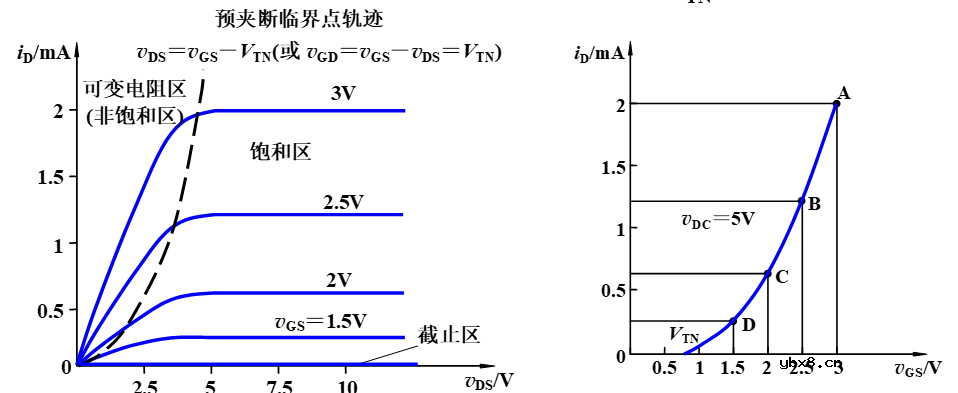

I-V特性曲线和特性方程：

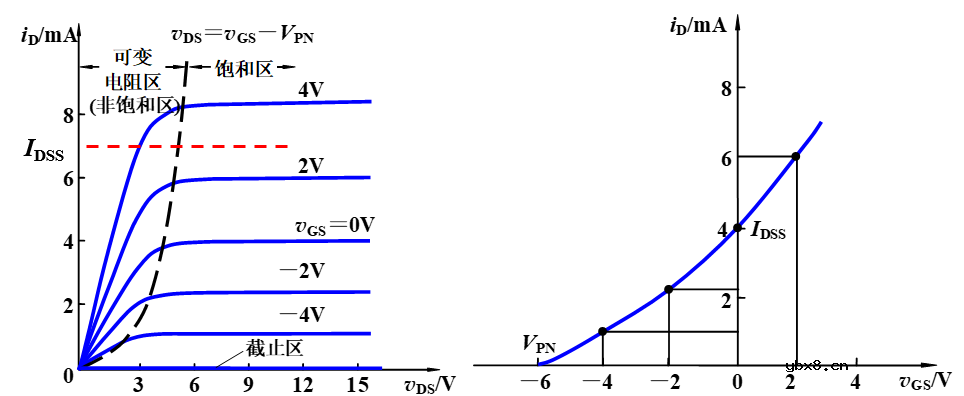

N沟道耗尽型：

N沟道耗尽型

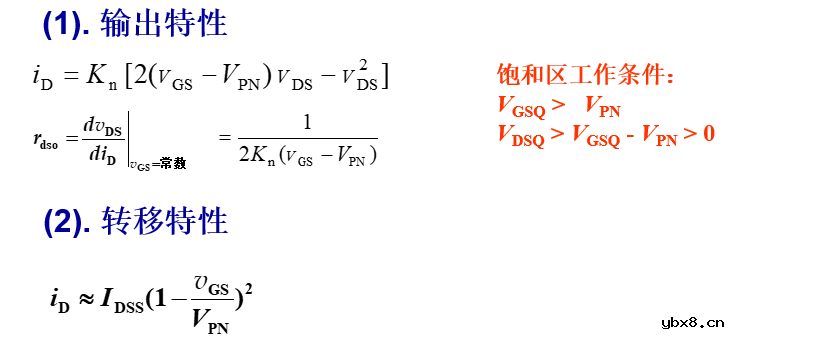

N沟道耗尽型特性方程

N沟道增强型：

N沟道增强型

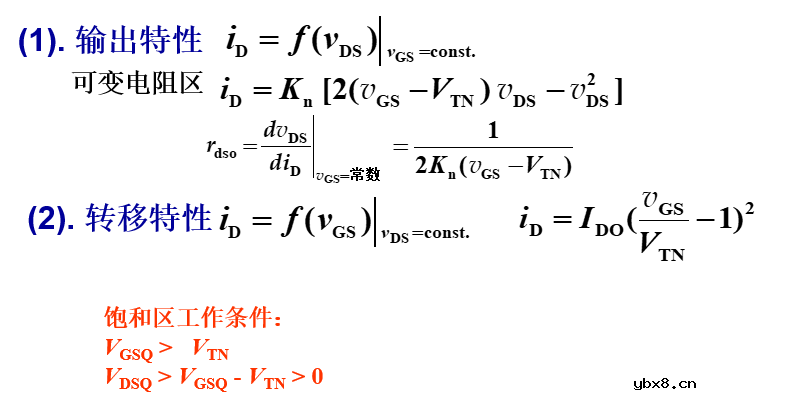

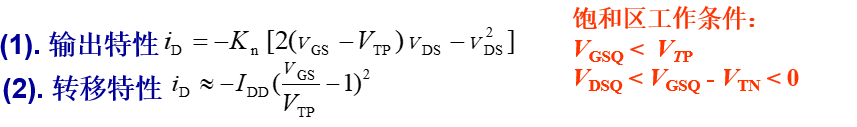

N沟道增强型特性方程

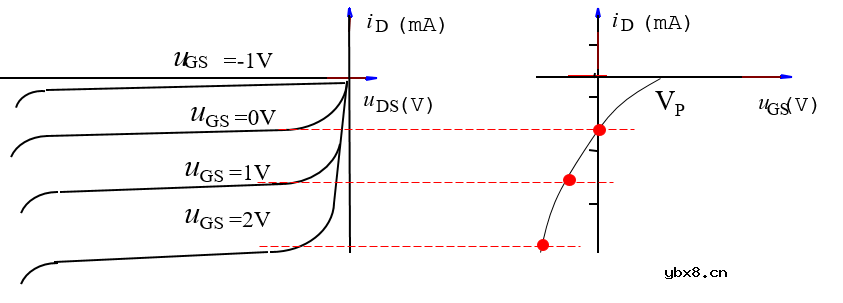

P沟道耗尽型：

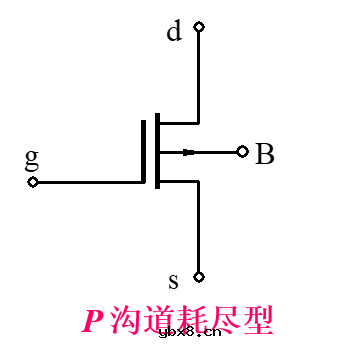

P沟道耗尽型

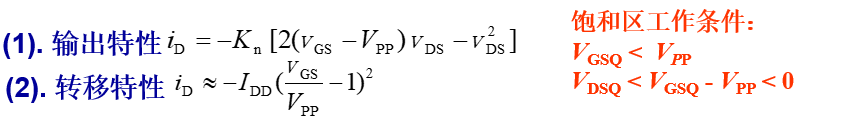

P沟道耗尽型特性方程

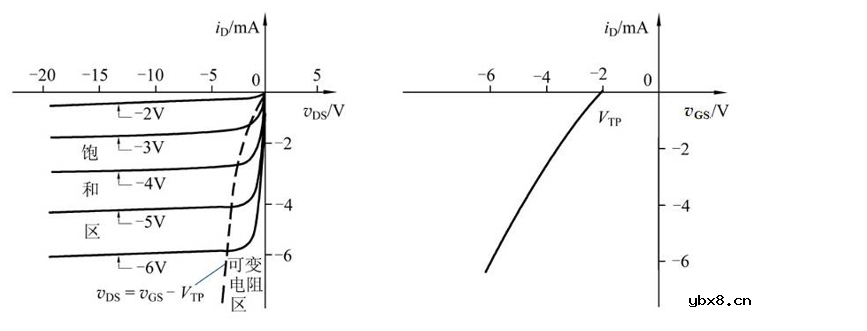

P沟道增强型：

P沟道增强型

P沟道增强型特性曲线

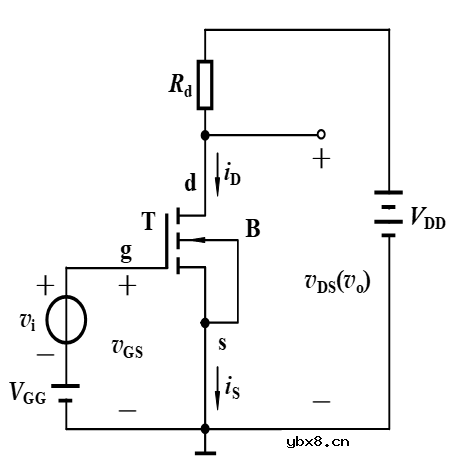

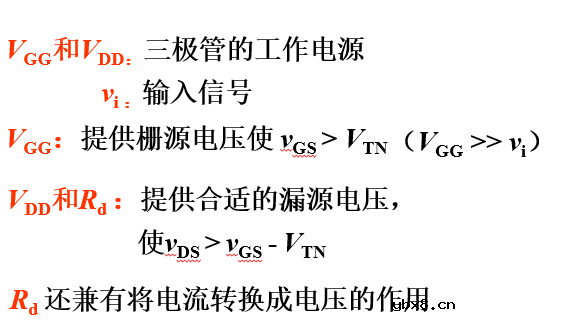

基本共源放大电路的组成：

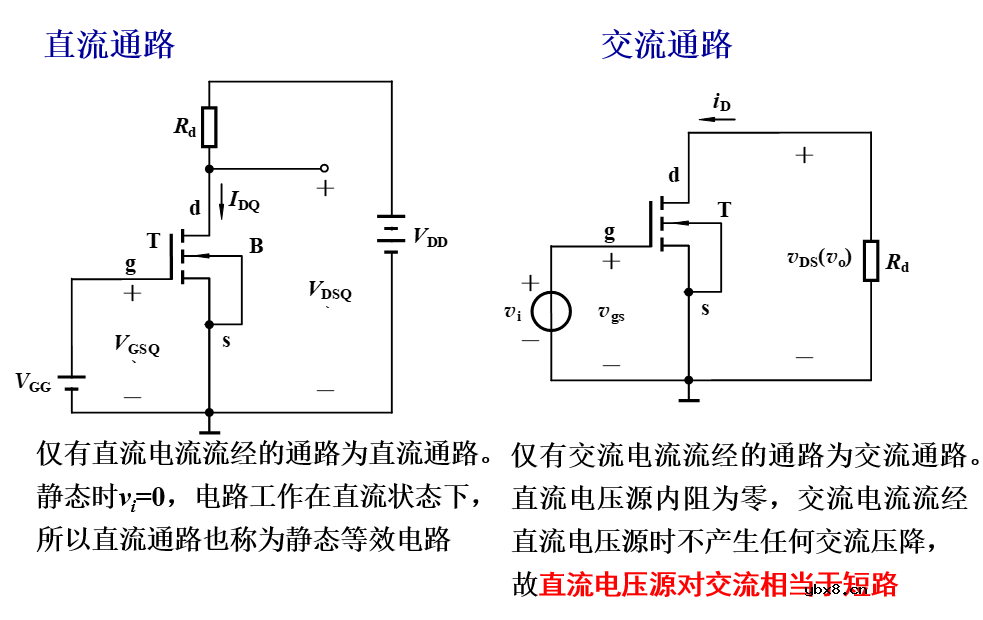

基本共源放大电路的工作原理：

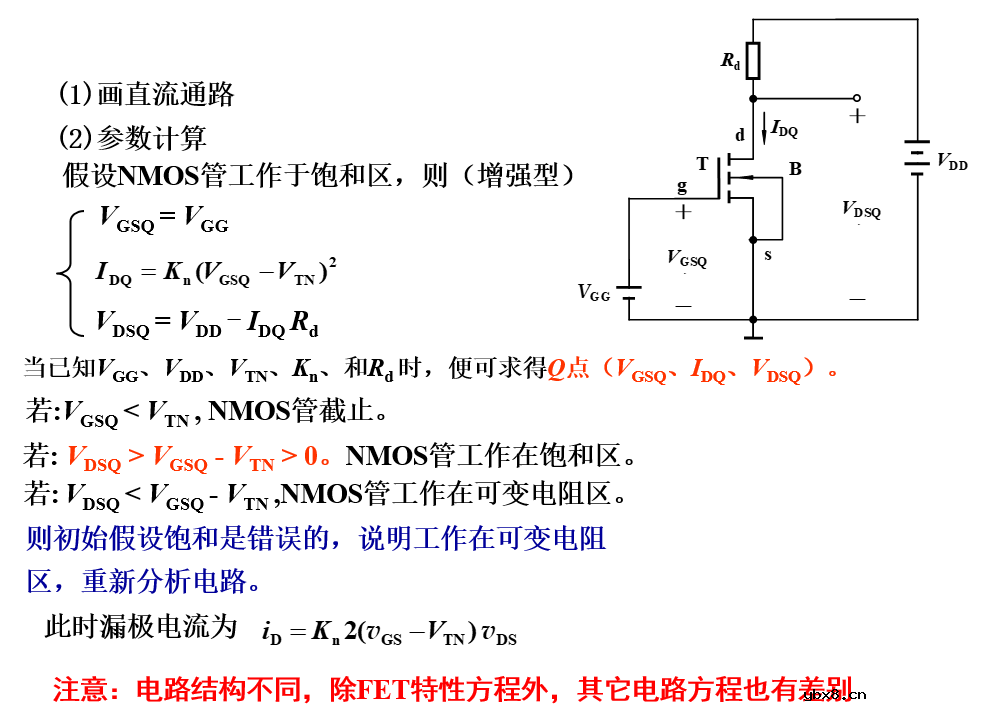

静态工作点估算：

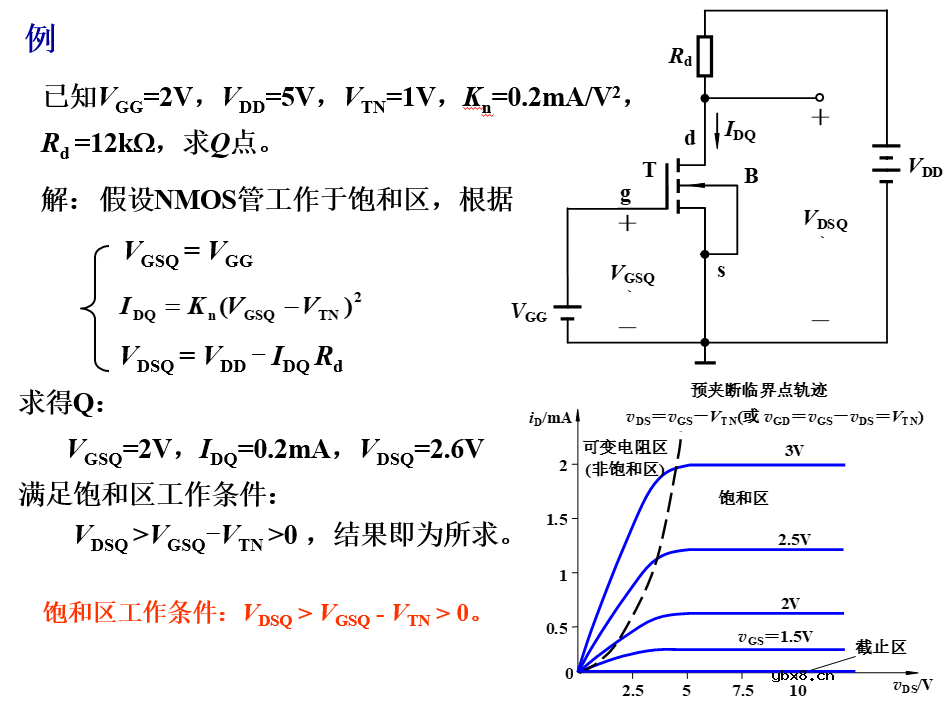

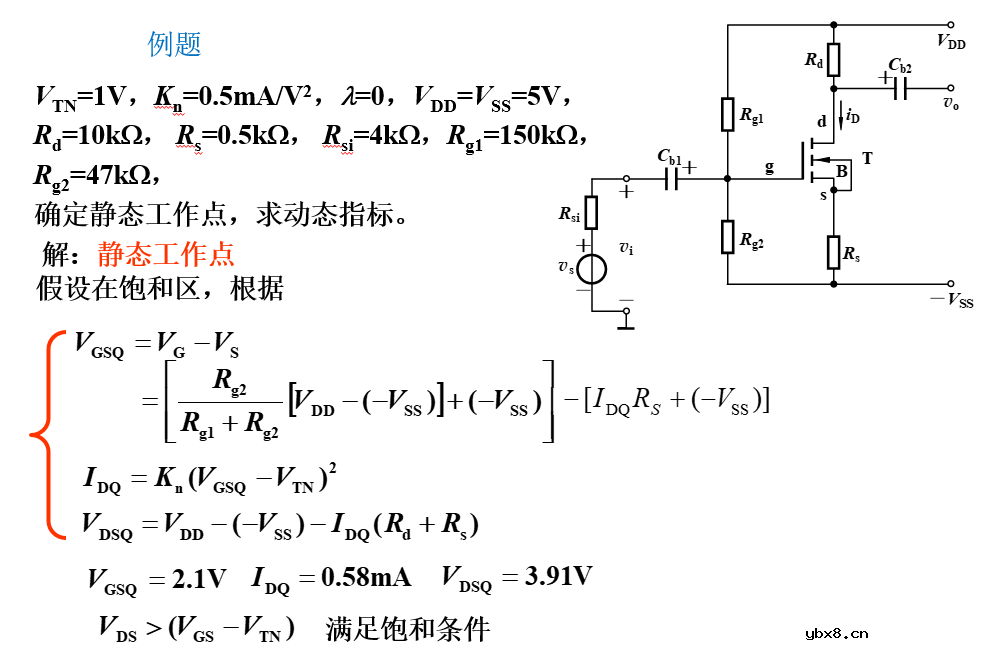

下面看一个例题

小信号模型分析法（重点）：

由于三极管是非线性器件，这样就使得放大电路的分析非常困难。 建立小信号模型，就是将 非线性器件做线性化处理， 从而简化放大电路的分析和设计。

建立小信号模型的思路：

当放大电路的输入信号电压很小时，就可以把三极管 小范围内的特性曲线近似地用直线来代替 ，从而可以把三极管这个非线性器件所组成的电路当作线性电路来处理。

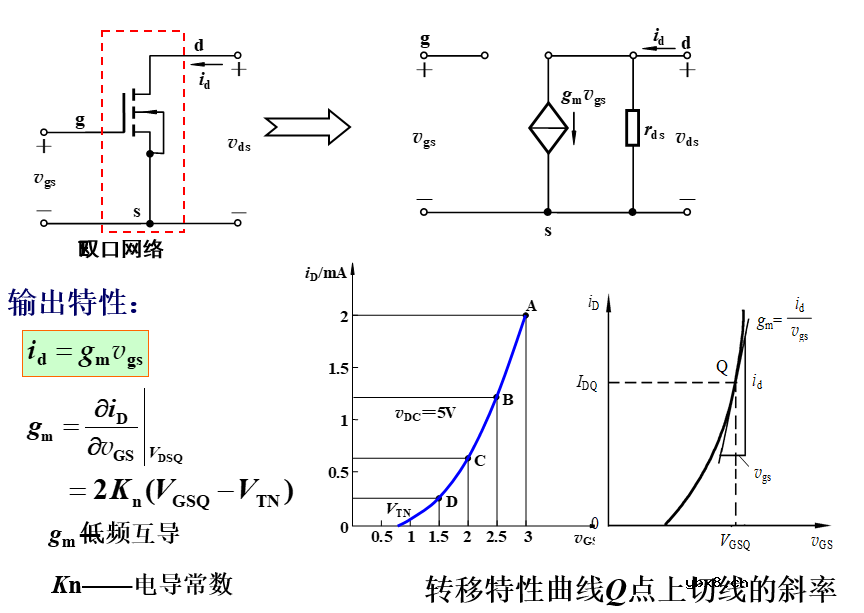

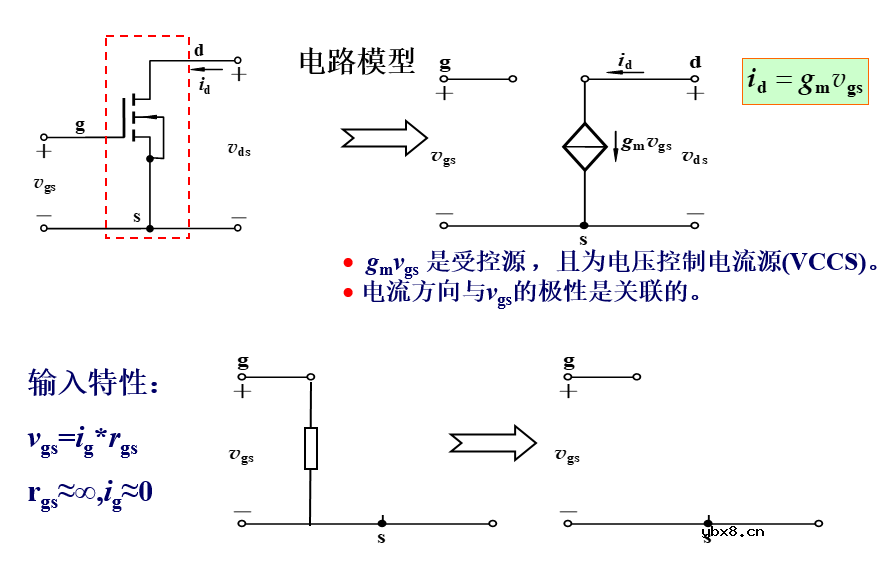

MOSFET的小信号模型：

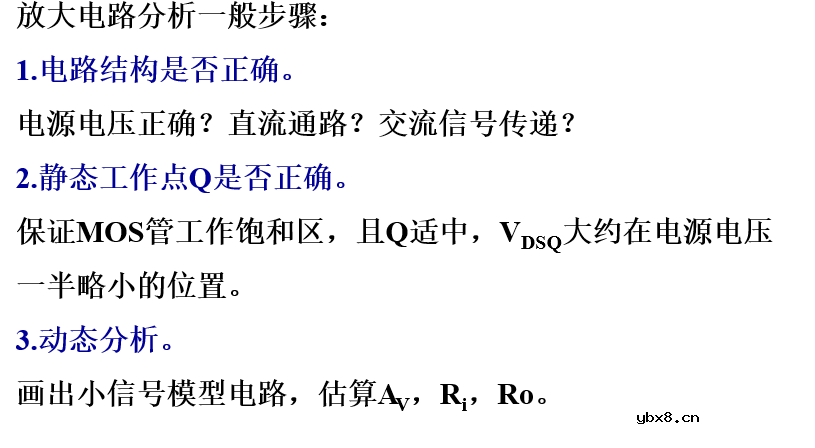

用小信号模型分析共源放大电路的步骤：

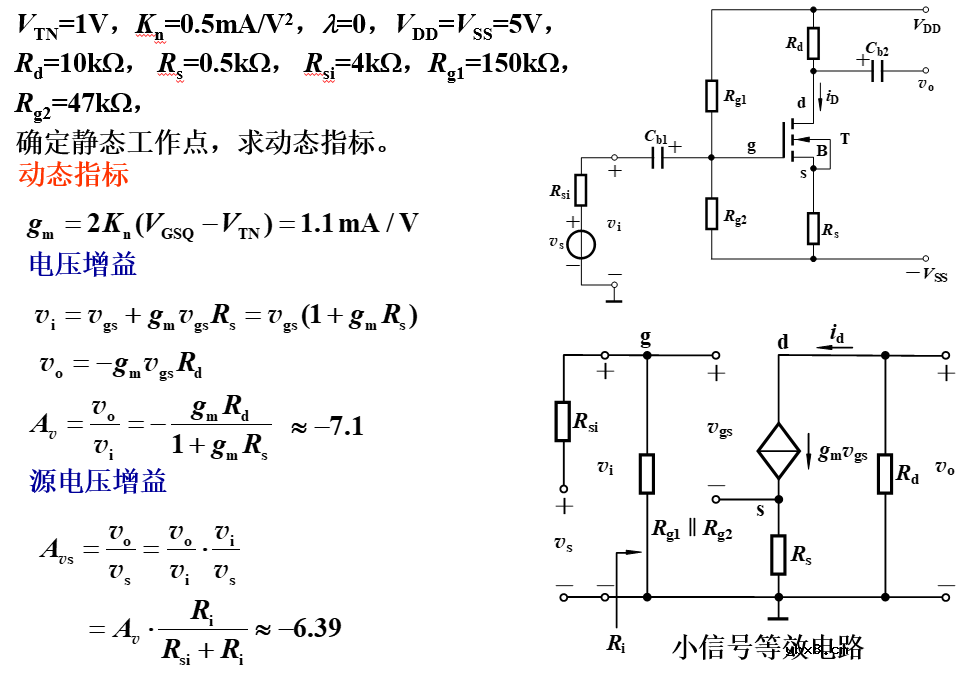

再看一个例题：

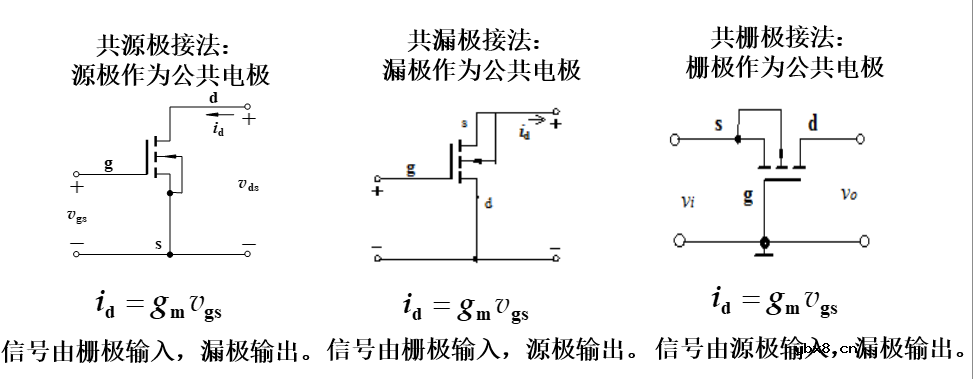

三种组态放大电路：

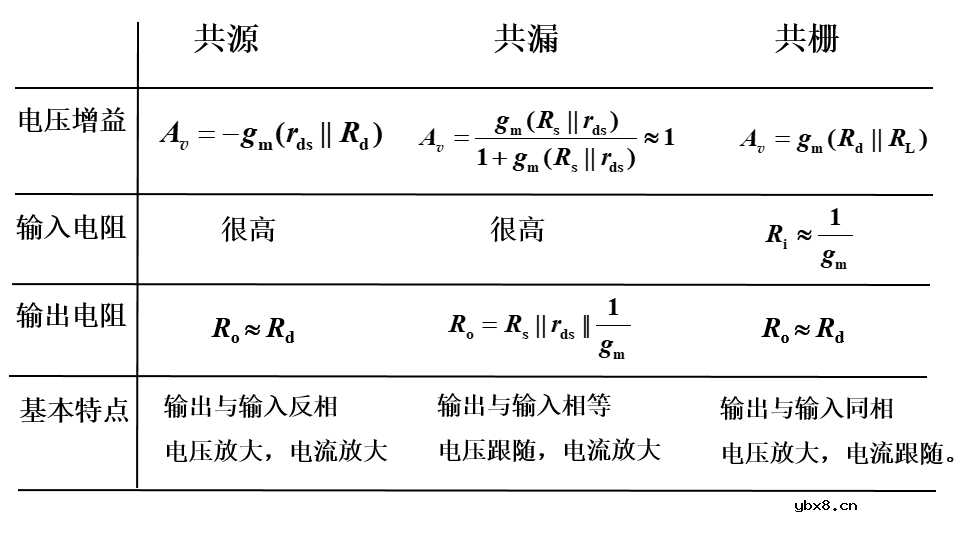

三种组态动态性能比较：
