MOS管的普遍用法，你知道么？

MOS管相对于三极管，因其没有结点电压，深受广大电子发烧友欢迎。

这里重点讲MOS的基础特性与实际应用。

一、MOS管的基础特性

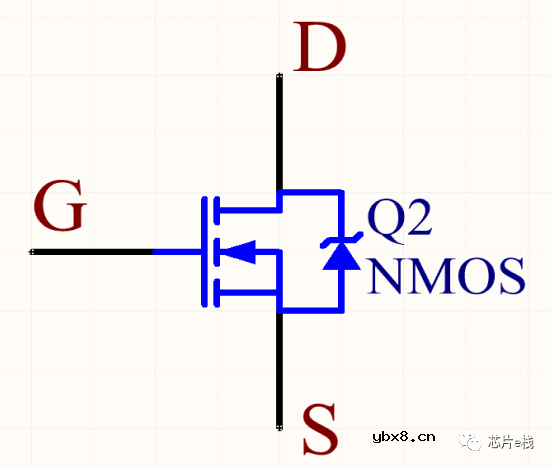

（1）MOS管有栅极G，漏极D，源极S；

（2）PMOS管（类似于PNP），低电平导通，高电平截止；

（3）NMOS管（类似于NPN），高电平导通，低电平截止。

二、MOS管的开关特性应用

1、阻断VCC端

用于阻断VCC端，使用PMOS管，且源端S接VCC端。

使用Multisum仿真，效果如下：

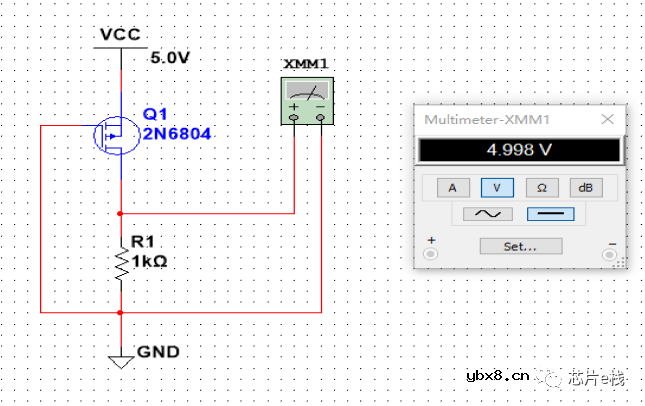

（1）G极接低电平

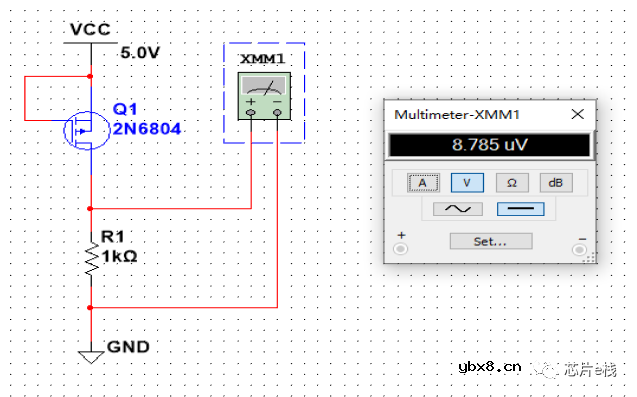

（2）G极接高电平

2、阻断GND端

用于阻断GND端，使用NMOS管，且源端S接GND端。

使用Multisum仿真，效果如下：

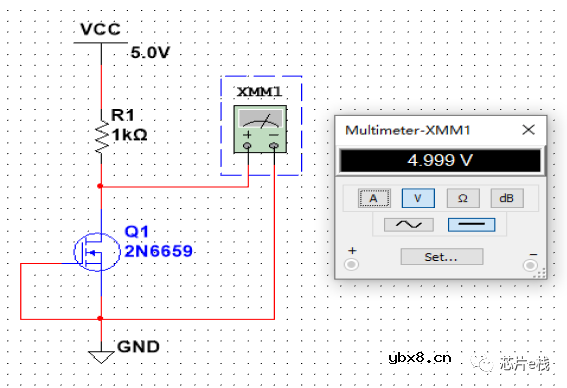

（1）G极接低电平

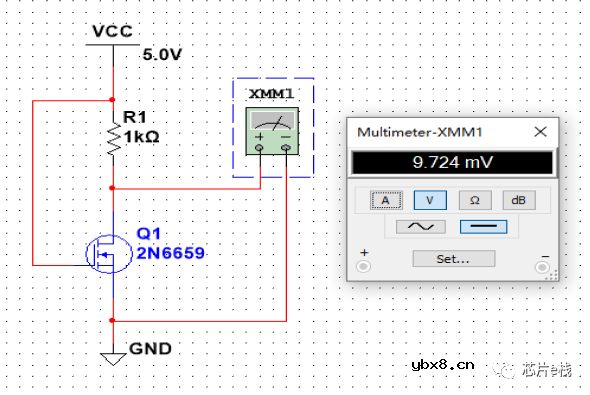

（2）G极接高电平

三、MOS管的实际应用

（1）替换三极管

因MOS管没有结点电压，三极管有0.3V的CE极结点电压，故常用于替换三极管，做信号端控制。

（2）用于低功耗电路的电源输出控制

在做电池供电类的低功耗产品时，对于主控休眠时，需要对不工作的电路部分，进行断电，来减少电量损耗。

如遥控器不操作时，芯片休眠，且断开对射频部分的供电。

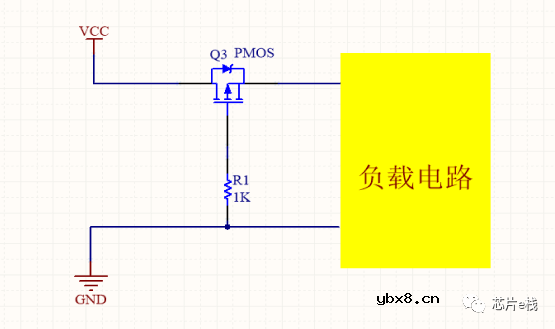

（3）用于防反接电路

防止电路中，VCC与GND接反，导致电路烧坏。

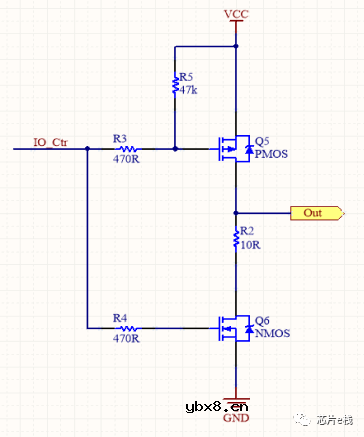

（4）用于推挽输出
