555时基电路典型应用电路

1.脉冲触发式单稳态电路

脉冲触发式单稳态电路如图18-74 所示。电路中把输入端TH 和放电端DIS 同时接在定时电容CT上，这样做的目的是使电容CT具有自动快速放电的功能。另外用触发输入端币作为脉冲输入启动端，平时要求接高电平，输入负脉冲时才能使电路触发启动。

电源接通后.因为Ui平时为高电平，它的输入端

为高电平，即

=1 。它的输出端被置为0 ，即Vo = 0 。此时，内部电路的放电开关接通， DIS 端接地，定时电容CT上的电压为零， TH (R) 输入端也为零，即R=0。因此它的输出一直保持低电平.即Vo = 0 。这就是单稳电路的稳态。

当在触发输入端

输入一个负脉冲时而且脉冲的幅度低于1/3Vcc时，则

=0，使电路的输出端发生翻转，UO由低电平转变为高电平，即Vo = 1 。与此同时，电路内部的放电开关被打开，电源通过RT向CT'充电，暂稳态开始。

经过一段时间tD之后， CT上的充电电压上升到大于2/3Vcc，它的TH端达到高电平，即R=1.于是电路又重新翻转回原来的稳态，即Vo = 0 。这时内部放电开关重新接通. CT上的电荷快速放电到零，为下一次触发翻转做好准备。tD为暂稳态时间，可由下式求出:

图18-75 给出了脉冲触发式单稳态电路的各点波形。从图中可以看出，在暂稳态时间tD内出现的触发脉冲是不起作用的。

2. 555 定时电路
利用555 时基电路可以组成各种定时电路，其基本电路和工作原理与单稳态电路相同，下面介绍几个实用典型电路。

(1)开机延时输出高电平电路
该电路如图18-76 所示。当开机接通电源后，由于电容C 来不及充电， 555 的②、⑥脚处于高电平，③脚输出低电平。随着电容C 充电， 555 的②、⑥脚电位开始下降，直到②脚电位低于1/3Vcc时，电路发生翻转，输出端Uo 由低电平变为高电平，并一直保持下去。开机延迟时间Tw =1.1 RC 。二极管VD是为电惊断电后电容C 放电而设置的。这种电路一般用来控制电源电路的延迟接通。

(2) 开机延时输出低电平电路
该电路如图18-77 所示。当电路接上电源后，由于电容C 来不及充电， 555 的②、⑥脚处于低电平，③脚输出高电平。随着电容C 充电， 555 的②、⑤脚电位开始上升，直到②脚电位升到2/3Vcc，电路发生翻转，输出端Uo由高电平变为低电平，井一直保持下去。延迟时间tw = 1.1 RC 。这种电路多用来控制整机电路中的局部电路在开机工作一定时间后断开电帽、而使其停止工作。

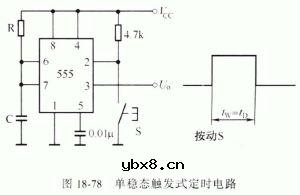

(3) 单稳态触发式定时电路
该电路如图18-78 所示。这里将555 接成
单稳态、形式，平时按钮开关S 处于常开状态555 的③脚输出低电平。此时内部放电开关闭合，电容C 上的电压为零。当按下按钮开关S时，触发电路翻转， 555 的③脚由低电平变为高电平，电路进入暂稳状态。暂态时间结束后，输出端由高电平变为低电平。暂态时间to 即为定时时间t w = 1.1 RC 。这种电路每按动一次开关S ，电路就进入定时工作状态一次，所以这种电路适用于需要手动控制定时工作的场合。

3. 555 多谐振荡器

用555 时基电路可组成各种形式的自激式多谐振荡器，其基本电路如图18-79 (a) 所示。当电路刚接通电源时，由于C 来不及充电， 555 电路的②脚处于零电平，导致其输出端③脚由高电平。当电源通过RA 、RB向C 充电到b÷VJ ，输出端③脚由高电平变RA为低电平，电容C 经RB 和内部电路的放电开关管放电。当放电到Vc<=1/3，输出端又由低电平转变为高电平。此时电容再次充电，这种过程可周而复始地进行下去，形成自激振荡。图18-79 (b) 给出了输出端及电容器C 上电压的波形。
