集成功率放大器应用参考电路

来源:网络发布者:电工基础发布时间:2026-03-12 10:40

集成功率放大器应用参考电路

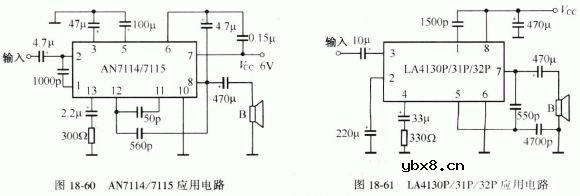

AN7114/7115 应用电路如图18-60 所示。LA4130P/31P/32P 应用电路如图18-61 所示。

集成功率放大器应用参考电路

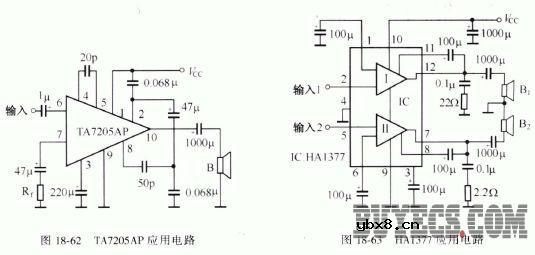

TA7205AP 应用电路如图18-62 所示。HA1377 应用电路如图18-63 所示。

集成功率放大器应用参考电路

TA7232P 应用电路如图18-64 所示。

集成功率放大器应用参考电路

利用D 系列集成功率放大器可以很方便地组成一个单声道OTL 或OCL 音频功率放大器，如图18-65 和图18-66 所示。若采用两块D系列集成功率放大器，则可方便地组成双声道功率放大器，如图18-67 所示。
