三端固定正稳压器

三端固定正稳压器是一种能够输出正电压的集成稳压器，它具有内部过热保护、输出端电流短路保护和输出半导体管保护等保护功能。三端固定正稳压器的典型应用电路如图18-5所示。图中的C2 、C 3 主要用来消除可能产生的高频寄生振荡。为防止输入端短路而烧毁集成电路，可以在稳压器的输入、输出端接一个大电流二极管。三端固定正稳压器的外形及引脚排列如图18-6 所示。

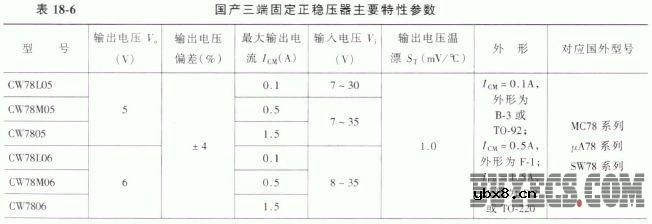

根据输出电流的大小，国产CW7800 系列三端固定正稳压器分有三个系列，每个子系列有七个电压等级，即5V 、6V 、9V 、12V 、15V 、18V 和24V。电流等级有三个: 0.1A 、0.5A和1. 5A。其主要特性参数见表18-6 。
