led闪光电路

led闪光电路：此电路是通过单片机来控制闪光的LED闪光灯电路。

如图所示，是LED闪光电路，这些电路用于电子设各的显示或告警。

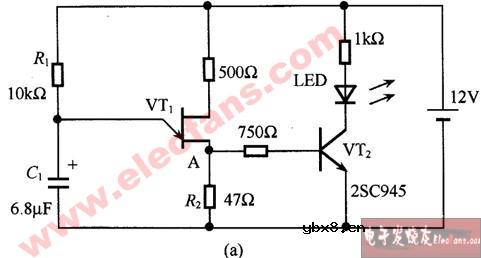

图（a）是最简单的LED闪光电路，VT1和C1等构成多谐振荡器，VT2将R2上的脉冲信号进行放大从而驱动LED闪光显示。

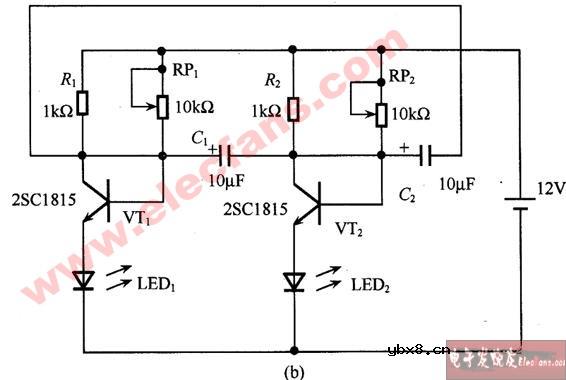

图（b）是采用2个晶体管的LED闪光电路。电路中，VT1的输出电压通过C2加到VT2的基极，而VT2的输出电压通过C1加到VT1的基极，从而构成晶体管振荡电路。LED接在晶体管的发射极，为着改善电路的开关特性，并兼有对VT1和VT2的保护作用，LED的闪光时间t＝C1RP1n2（＝C2RP2ln2）。

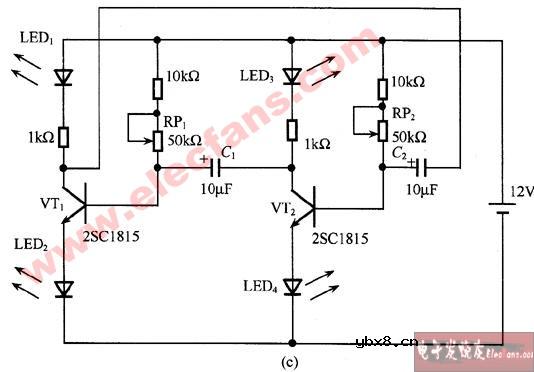

图（c）的工作原理与图（b）基本相同，只是增设2个LED。

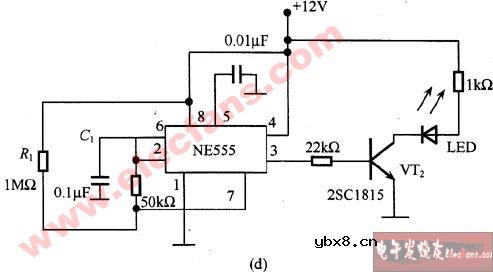

图（d）的振荡器采用NE555定时器的LED闪光电路，LED的亮灭时间为50％，多用于各种电子设各的告警电路。由于NE555的输出较小，因此，采用VT1将其输出放大来驱动LED。VT1采用集电极开路的晶体管，因而，加在LED上电压可根据需要而选定。
