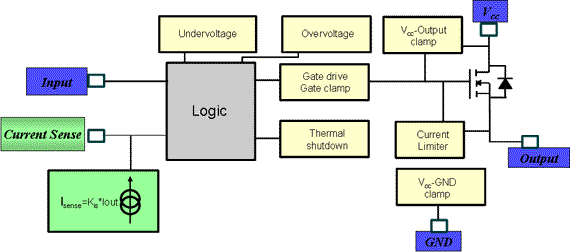

首先定义一下高边开关:[high side switch]HSD，刚开始接触这个东西觉得不太明白，其实就是一个带Logic驱动的Mosfet。
　　高边开关的作用在于降低低压汽车,工业照明和电机控制应用的成本及复杂性.高边开关是模拟电路和强劲的负载/输出驱动器的经济高效的集成.此累系统封装器件的设 计为严格的汽车应用带来了强劲的高电流负载控制.高边开关的设计能够提高主板空间的效率,节约系统的成本,他们于微控制器在一起为各种负载如马达,照明,传动器等等提供必要的保护和控制. 只需一个简单的TTL逻辑输入，并将诊断输出状态集成到微控制器中。他们可轻松地驱动电感负荷和电阻负荷。
分成两种：数字反馈和模拟反馈，两种在驱动上是一致的在诊断上有非常大的不同。以后会详细叙述高边开关的保护策略。

前面都是简介，下面来计算HSD的功耗，重点叙述阻性负载，如果要算驱动灯泡可以把灯泡的电流随电压变化的公式代入后求得。

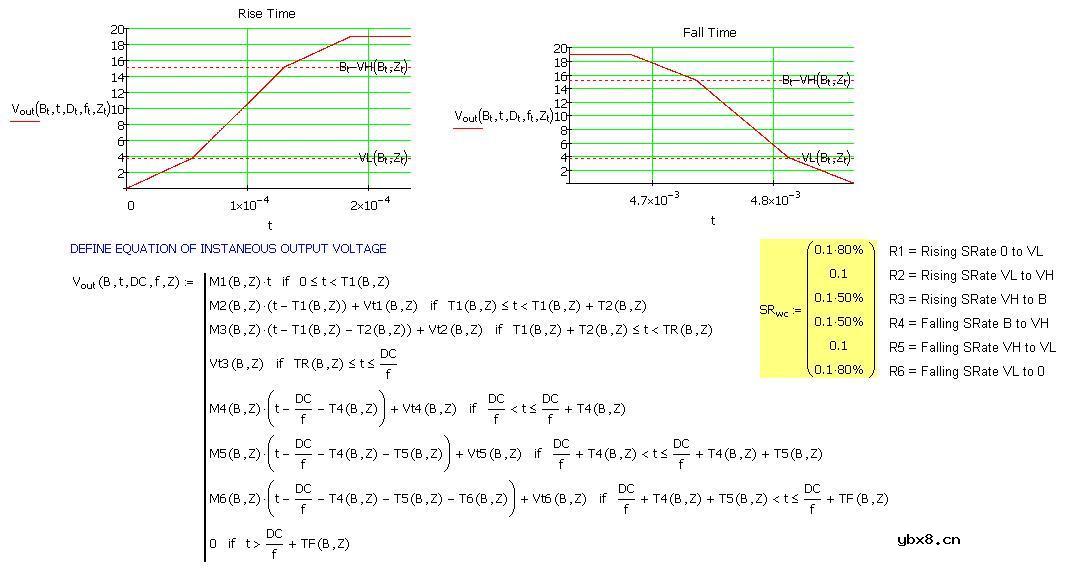

根据Datasheet上面的数据，得到电压上升和下降的函数，按一个周期内进行描述。

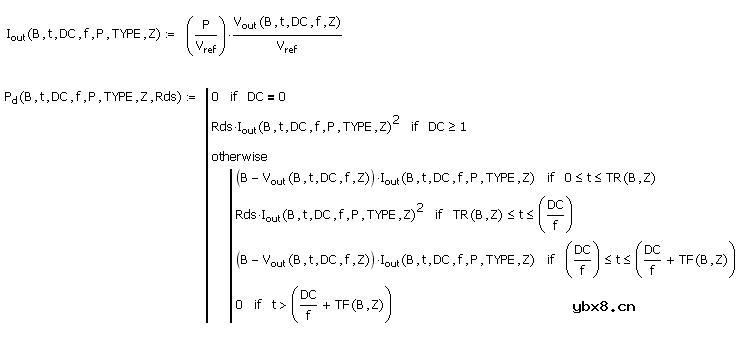

然后列出电压和电流的关系，进而可以得到功耗公式。
在三种不同情况下，
DutyCyle=0，打开，无功耗
DutyCyle>=1，常闭按照I*I*R计算
0

按照这样的算法，可以得出HSD的功率。
