分励脱扣器怎么接线_分励脱扣器接线图解

　　分励脱扣器的概念

　　分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线圈会被烧断。塑壳断路器为防止线圈烧毁，在分励脱扣器串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从闭合状态转换成断开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按纽，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重新回到闭合位置。但万能式DW45产品在出厂时要由用户在使用时在分励脱扣器线圈之前串联一组常开触头。

　　分励脱扣器的作用

　　分励脱扣器主要用于远距离使开关分闸，以控制断开回路。作用原理：压脱扣器，其脱扣器（线圈）正常工作时是有电压的，此电压使脱扣器的锁钩克服弹簧力，以使断路器能够正常合闸。当电压降低到其设定值时，脱扣器的锁钩会复位，断路器会跳闸。以断开回路。

　　分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线圈会被烧断。

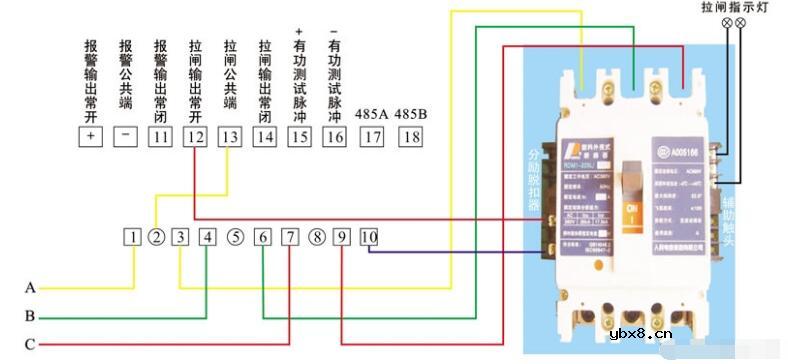

　　分励脱扣器接线图解

　　分励脱扣器属于电磁脱扣器：它是断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，并且配合断路器达到上述功能，断路器与分励脱扣器可以是一体的，也可以是组合装配的，同时当施加一个信号给分励脱扣器线圈时，它促使断路器分断跳闸。

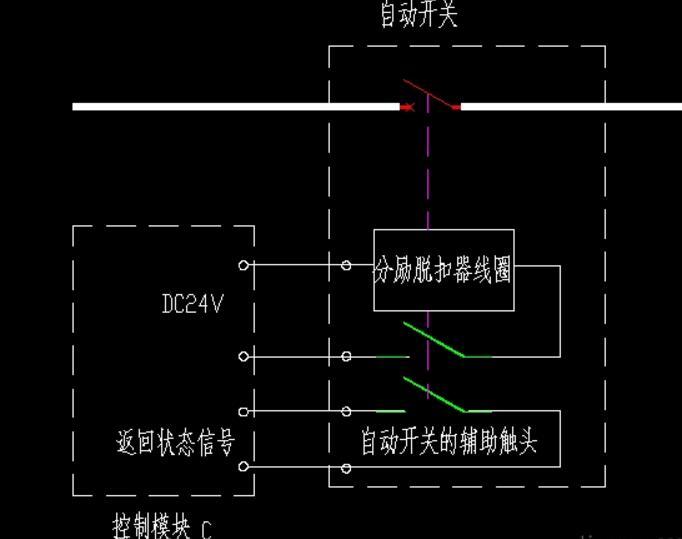

　　自动开关分励脱扣器接线原理图

　　分励脱扣器用于远距离操作低压断路器分闸控制。它的电磁线圈并联在低压断路器的电源侧。需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。
