空气开关接线图及接线方式解析

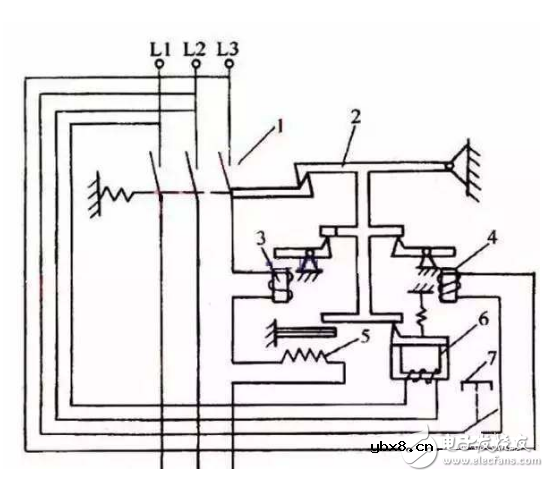

空气开关，又名空气断路器，是断路器的一种。是一种只要电路中电流超过额定电流就会自动断开的开关。空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

本文为大家带来详细的空气开关接线方法。

空气开关接线图及接线方式

如果从大电表到家里有3根线，红蓝花三色的，可以用一个带漏电保护的空气开关做总控开关（A0），另外有三个普通的空气开关分别控制家里的灯（A1）、空调（A2）、插座（A3）。从正面看，其中A0上方是2个接线桩，右边的刻了一个N符号，下方也是2个接线桩，右边的刻了一个N符号；A1、A2、A3是一样的，上方和下方分别有一个接线桩。

该如何对这些空气开关进行接线，形成一个安全的线路呢？

接线方法如下：从外面进来的三根电线是这样区分的：红色火线（L）、蓝色零线（N）、花线是地线（E/PE/G/GND）地线通常是黄绿相间的。如果你要安装室内电路，那么你室内电路的电线也要相应地使用这三种颜色的导线；开关要正面安装，上端为进线，下端为出线。一般情况，地线不进开关。

1、接室内线

（1）在下方标有字母N接零线零线（蓝色），所有室内的零线都接这里。

（2）在下方A1接照明线（电灯）的火线。

（3）在下方A2接插座线的火线分路。

（4）在下方A3接空调线的火线分路。

2、接进户线（外面进来的电线）

（1）在上方N接零线（蓝色）

（2）在上方L接火线（红色）

注意：地线不用进入开关。
