双控开关的接线原理及接线图

　　双控开关接线图顾名思义就是用两个开关去控制一个灯。最常用于照明线路中，新房装修中必定会用到双控开关接线图知识，卧室房间门口一个开关，床头一个开关，两个开关控制一个灯，这是最常见的应用场景之一。当然还可以应用于楼梯间，楼上楼下各一个开关，也是控制一个灯，但是如果楼层比较多就不实用了，一般农村楼房都能用此双控开关接线图，上了三层楼就要用声控开关或三控开关了，这儿不作介绍。

　　双控开关接线图原理

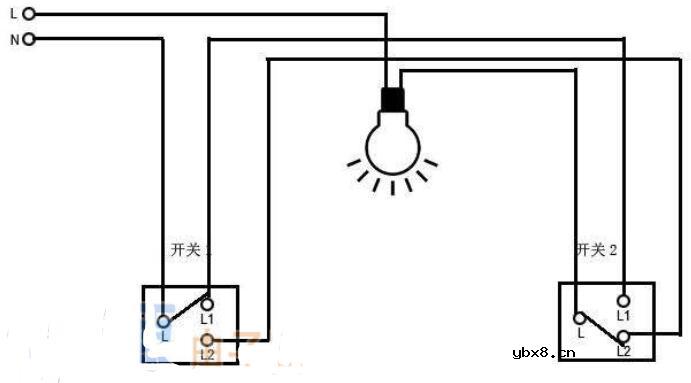

　　原理很简单，一般所有开关都支持应用于双控开关接线中，购买开关时只要接线柱有三个就能支持双控开关接线，双控开关接线图原理图如下：

　　从原理图中可以看到，开关1和开关2有一个共同点，那就是开关1的L1接在开关2的L1上，而开关1的L2接在开关2的L2上，一一对应，在开关接线板上开关1和开关2分别只有一个孔没有接线了，开关1 L孔就接交流电220V输入，开关2 L孔就接去灯头，在灯头另接入零线就可以了，整个线路接线完成。

　　

　　双控开关接线图－实物1

　　当知道双控开关接线图原理后，在看下面实物接线图其实就很简单了，都是根据原理接线的。如下图中，在实据布线时，两个开关的L1端不能接错。紫色线不能接入L1端上。

　　

　　双控开关接线图－实物2

　　

　　上面就是关于双控开关接线图的全部介绍，通过本文介绍相信能正确接线了，还有什么不明白的地方请在文章下方留言。
