挨近开关的原理接线图

　　在THWSKW一2A中所运用的挨近开关的类型是三线制NPN常开型。当挨近开关查看到档块时，就会有限位信号或参阅点减速信号发作。接线办法如图1所示。

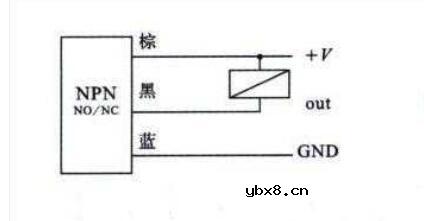

　　图1挨近开关的接线

　　不论是哪一种挨近开关，在运用时都有必要留意被查看物的资料、形状、规范、运动速度等要素，如图2所示。

　　图2挨近开关的运用场合

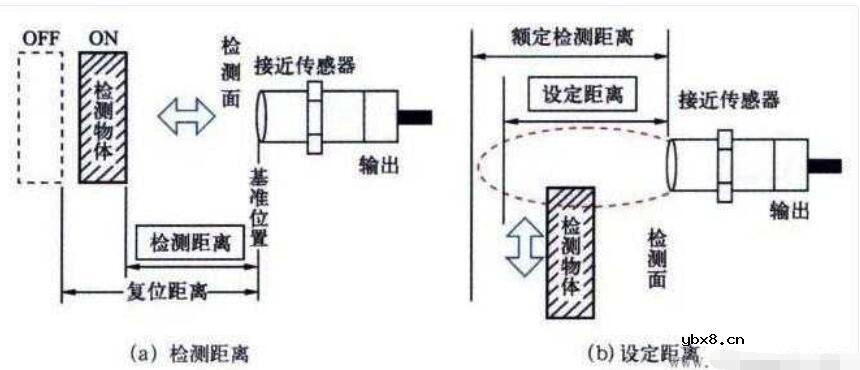

　　在挨近开关设备与选用中，有必要细心思考查看间隔、设定间隔，确保THWSKW一2A上的挨近开关牢靠动作。设备间隔留意阐明如图3所示。

　　图3设备间隔留意阐明

　　在一些精度请求不是很高的场合，挨近开关能够用来商品计数、丈量转速乃至是旋转位移的视点。但在一些请求较高的场合，一般用光电编码器来丈量旋转位移或许直接丈量直线位移。
