接近开关的工作原理是什么

　　接近开关按工作原理可以分为以下几种类型。

　　（1）高频振荡型：用以检测各种金属体。

　　（2）电容型：用以检测各种导电或不导电的液体或固体。

　　（3）光电型：用以检测所有不透光物质。

　　（4）超声波型：用以检测不透过超声波的物质。

　　（5）电磁感应型：用以检测导磁或非导磁金属。

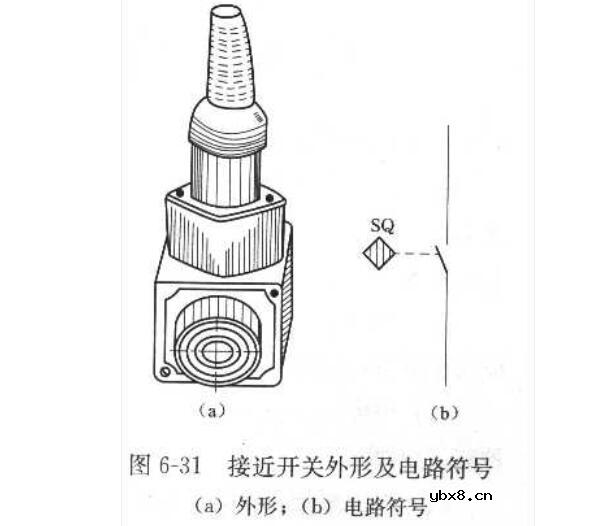

　　高频振荡型接近开关是目前最常见的类型，它几乎占接近开关产量的80%以上。它是由传感器、振荡器、开关器、输出器以及稳压电源等组成的，电子线路装调好后用环氧树脂密封，具有良好的防潮防腐性能。它通常做成插接式、螺纹式或感应头外接式等，可以根据不同的安装方式与使用场合来选定。LXU系列高频振荡型接近开关的外形及电路符号如图6-31所示。其工作原理框图如图6-32所示。

　　工作时，将电源接通，随即振荡器起振。当金属物体进入一个以一定稳定频率振荡的高频振荡器的磁场时，由于金属物体内部产生涡流损耗，对铁磁性物体有磁滞损耗，使振荡回路电阻增大，能量损耗增加，以致振荡减弱直至停振。振荡与停振是两种不同的状态，它通过接在振荡回路后面的开关器与输出器转换成二进制的开关信号，发出检测到金属物体的信号，并能输出相应的控制信号去控制继电器或其他电器。
