自动空气开关符号_自动空气开关安装

　　自动空气开关符号

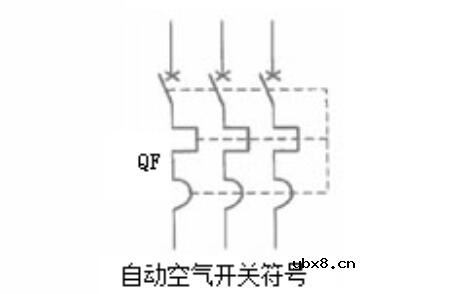

　　自动空气开关种类很多，电力拖动与自动控制线路中常用的自动空气开关为塑壳式。自动空气开关符号如图：

　　自动空气开关安装

　　自动空气开关安装调整的安全要求如下：

　　（1）不宜安装在易受振动的地方，以免振动造成开关内部零件松动。

　　（2）—般应垂直安装，灭弧室应位于上部。

　　（3）自动空气开关操作机构安装调整应符合下列要求（对框架式开关）：1）操作手柄或传动杠杆的开、合位置应正确，操作力不应大于产品允许规定值。2）触头在闭合、断开过程中，可动部分与灭弧室的零件不应有卡涩现象。3）触头接触应紧密可靠，接触电阻小。

　　（4）自动空气开关接线时，一定要接触紧密、牢固，否则运行中将发热，甚至引起开关爆炸。

　　自动空气开关安装要点

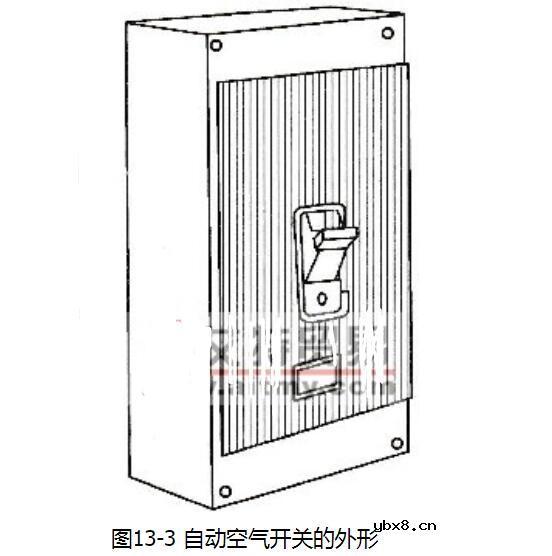

　　自动空气开关也叫自动开关，它是低压电路中担负分、合电路及作电气设备的过载、短路、失压的保护电器。安装自动空气开关时，应垂直安装，其上下接线端连接导线。裸露在箱体外部容易触及的导线端子应加绝缘保护。自动空气开关与熔断器配合使用时，熔断器应尽可能安装于自动空气开关之前。电动操作机构的接线应正确，触头在闭合断开过程中，可动部分与灭弧的零件不应有卡阻现象；触头接触面应平整，合闸后应接触良好；脱扣器电磁铁工作面的防锈油脂应清除。自动空气开关的外形见图13 -3。
