　　转换开关是一种切换多回路的低压开关。轴上迭焊多个动触头，轴转动时动触头依次与静触头接通或分断，切换电路。把电路从一组连接改换到另一组连接的电器。有分立式和集成式两种。

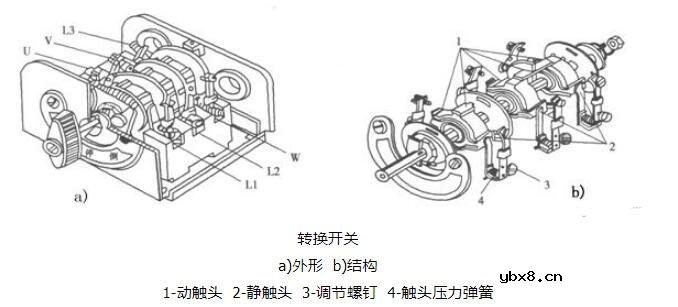

　　转换开关结构

　　专用作小容量异步电动机的正反转控制转换开关。其开关右侧装有三副静触头，标注号分别为L1、L2和W，左侧也装有三副静触头，标注号分别为U、V、L3。转轴上固定有两组共6个动触头。开关手柄有“倒”、“停”、“顺”三个位置，当手柄置于“停”位置时，两组动触头与静触头均不接触。

　　

　　当手柄置于“顺”位置时，一组3个动触头分别与左侧三副静触头接通；当手柄置于“倒”位置时，转轴上另一组3个动触头分别与右侧三副静触头接通。

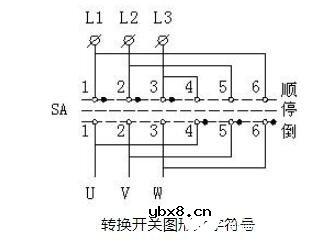

　　转换开关图形文字符号见图。图中小黑点表示开关手柄在不同位置上各支路的通断状况。开关手柄置于“停”位置时支路1~6均不接通，置于“顺”位置时支路1、2、3接通，置于“倒”位置时则支路4、5、6接通。

　　

　　转换开关的用途

　　转换开关可作为电路控制开关、测试设备开关、电动机控制开关和主令控制开关，及电焊机用转换开关等。转换开关一般应用于交流50HZ，电压至380V及以下，直流电压220V及以下电路中转换电气控制线路和电气测量仪表。例如常用LW5/YH2/2型转换开关常用于转换测量三相电压使用。

　　组合开关适用于交流50HZ，电压至380V及以下，直流电压220V及以下，作手动不频繁接通或分断电路，换接电源或负载，可承载电流一般较大。
