　　组合开关原理

　　组合开关是指在电气控制线路中，一种常被作为电源引入的开关，可以用它来直接启动或停止小功率电动机或使电动机正反转，倒顺等。

　　通常，组合开关分两个手柄和一个按钮：

　　①左手柄

　　是灯光控制开关。控制转向信号灯、前照灯及其他灯光。 转弯前，按转向盘转动的方向前后扳动手柄，可分别打开左、右转向信号灯。顺时针为右转，逆时针为左转。此时组合仪表中相应的转向指示灯也应该亮。

　　新式汽车在转弯后，转向盘回正时，手柄会自动回位，转向信号灯会自动关闭。

　　有的汽车有变车道挡位，稍向前（或后）扳动手柄，就可打开转向信号灯，松手后自动回位。

　　其末端可绕手柄的轴线扭动，控制其他灯光，也分三挡：

　　OFF空挡，全部灯光熄灭。白天应在此挡。

　　1夜间用：除前照灯外，其他灯光全开，包括：仪表灯、前位灯、后位灯、牌照灯等。

　　2前照灯打开：近光灯开，其他灯也开。在此挡时，向下推手柄即可变远光。

　　如果上下推拉手柄，即可发出超车信号。

　　②右手柄

　　是刮水器和风窗洗涤器开关。分四挡： OFF空挡，刮水器不工作。

　　INT间歇工作（每4到5s一次）。

　　LO低速工作。

　　HI高速工作。

　　如向上拉起手柄，可使风窗洗涤液喷出。有的在手柄末端有洗涤液按钮。

　　③操作

　　组合开关上方正中，有危险报警闪光灯按钮，向下按即可打开危险报警闪光灯

　　组合开关图形符号

　　组合开关在机床电气设备中用作电源引入开关，也可用来直接控制小容量三相异步电动机非频繁正、反转。

　　组合开关由动触头、静触头、方形转轴、手柄、定位机构和外壳组成。它的动触头分别叠装于数层绝缘座内。组合开关的图形、文字符号如图所示。当转动手柄时，每层的动触头随方形转轴一起转动，并使静触头插入相应的动触片中接通电路。HZ15系列组合开关的额定电流为10　A、25　A、63　A等，额定电压有AC　220　V、AC　380　V。

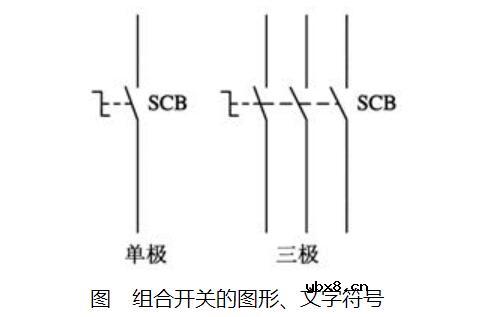

　　组合开关的图形、文字符号如下图：
