电压互感器V/V接法和Y/Y接法

　　电压互感器VV接线如何取三相电压？

　　-般V-V接线的电压互感器是由二个相同的单相电压互感器组成的，每个单相电压互感器的一次绕组（高压绕组）的二个引出端分别标有A和X，而这个单相电压互感器的二次绕组（低压绕组）的二个引出端分别标有a和x;

　　标准的接法是第一个单相电压互感器的高压引出端A接电源A相，第一个单相电压互感器的高压引出端X与第二个单相电压互感器的高压引出端A按在一起，接到电源B相，第二个单相电压互感器的高压引出端X接到电源C相，组成AX-AX接线;

　　但对这样的单相电压互感器，哪一个引出端当A，哪一个引出端当X都无所谓，只是需要将电压互感器的二次引出端和一次相对应就行，即高压接成了“XA-XA” ，低压也要接成“xa-xa”;

　　虽然“XAXA”、“AXXA“ 、“XAAX” 这些接法只要二次跟着变换，原理就没有错，功能也能实现，但不算标准，容易出现问题，在工程实践中，还是要选用标准接法

　　电压互感器VV形接线二次侧需要接地

　　电压互感器VV接线，B相接地二次侧电压各相对地分别为： a地：100V b地：0V c 地： 100V

　　二次侧线间电压分别为100V

　　电压互感器VV接线，电压互感器变比是10000/220的，B相接地，二次侧电压是多少？

　　ac相的电压是多少？

　　电压互感器变比是10000/220的，b相接地，二次侧电压是220v，ac想属于同电位

　　VV接线为不完全星型接线其一次绕组不能接地二次绕组接地所以只用两个互感器就就能得到三个对称的线压但无法得到相对地电压

　　vv接线ab.bc电压是100v，ac 相电压也是100v，b相二次是接地的

　　虽然电压互感器接成V/V接线后，二次b相接了地，但二次其它地方就不接地了，三相间的平衡对称关系关没有打破，Uab和Ubc是100V，则Uac也是100V的;

　　电压互感器V/V接法和Y/Y接法

　　1、电压互感器V/V接法

　

　　电压互感器V/V接法3D示意图

　　

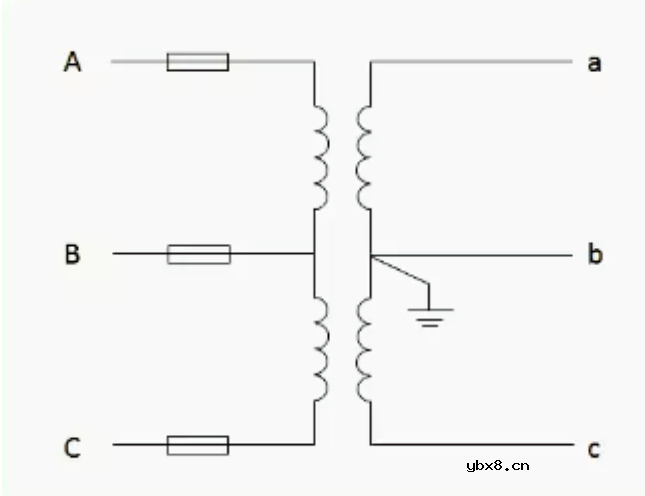

　　电压互感器V/V接法原理图

　　2、电压互感器Y/Y接法

　

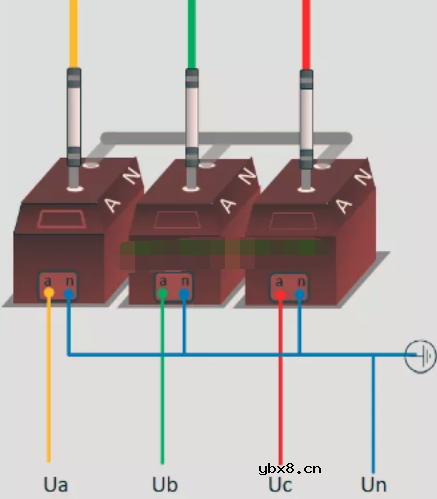

　　电压互感器Y/Y接法3D示意图

　　

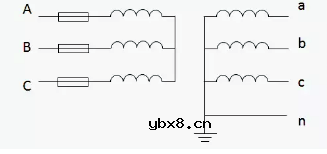

　　电压互感器Y/Y接法原理图
