令牌环网（Token Ring）是一种 LAN 协议，定义在 IEEE 802.5 中，其中所有的工作站都连接到一个环上，每个工作站只能同直接相邻的工作站传输数据。通过围绕环的令牌信息授予工作站传输权限。 令牌环是IBM公司于80年代初开发成功的一种网络技术。 之所以称为环，是因为这种网络的物理结构具有环的形状。环上有多个站逐个与环相连，相邻站之间是一种点对点的链路，因此令牌环与广播方式的Ethernet不同，它是一种顺序向下一站广播的LAN。与Ethernet 不同的另一个诱人的特点是，即使负载很重，仍具有确定的响应时间。令牌环所遵循的标准是IEEE802.5，它规定了三种操作速率：1Mb/s、 4Mb/s和16Mb/s。开始时，UTP 电缆只能在 1Mb/s的速率下操作，STP电缆可操作在 4Mb/s和16Mb/s，现已有多家厂商的产品突破了这种限制。

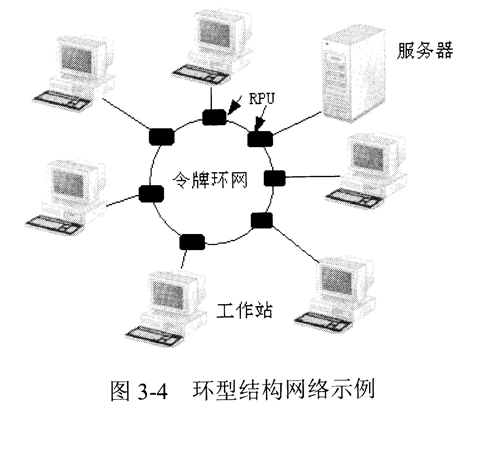

令牌环的基本结构如图1（a）所示，工作站以串行方式顺序相连，形成一个封闭的环路结构。数据顺序通过每一工作站，直至到达数据的原发者才停止。图1（b）是基本环形结构的改进型，在此结构中，工作站未直接与物理环相连，而是连接到一种多站访问单元（MAU），称为IBM8228。MAU可连接8个工作站。

构成令牌环物理结构的传输媒体有屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。

从令牌环物理结构可以看出，组成令牌环网需要的主要部件包括：1、网卡；2、多站访问单元（MAU）；3、传输媒体；4、连接附件。

网卡是计算机连入网络的必备硬件，制造令牌环网卡的厂商很多，选购时首先要弄清所适应的总线以及要安装在具有何种总线的计算机上，例如，对于 ISA总线的工作站，适用的网卡有：

IBM Token-Ring PC Adapter

IBM Token-Ring 16/4 Adapter

IBM Token-Ring PC AdapterⅡ

3Com TokenLink Ⅲ 16/4-3C619

对于具有微通道结构的PC机，适用的网卡有：

IBM Token-Ring PC Adapter/A

IBM Token-Ring 16/4 Adapter/A

IBM Token-Ring 16/4 Busmaster Server Adapter

3Com TokenLink Ⅲ 16/4-3C629

MAU在令牌环网络中类似于集线器或集中器。最常用的MAU为IBM8228，可连接8工作站，MAU的两个末端端口分别称为RI（入环）和RO（出环）端口，不能用来连接工作站，而是用于MAU的互连，如图2所示。在使用屏蔽双绞线条件下的一个网络上可连接260个工作站。

令牌环网所用的媒体最初是150Ω的屏蔽双绞线（STP)。目前除这种媒体外，通过使用无源滤波设备也可使用100Ω的无蔽双绞线（UTP)用以实现4Mb/s和16Mb/s 的传输。由于这种网络技术是IBM公司发明的，所以令牌环用的媒体通常是经过IBM认证的、并按照TypeX加以编号。Type1,Type2,Type6和Type9在令牌环网络中都可使用,但使用地点不同。Type1,Type2，Type9可用于连接MAU和信息座；Type6可用于连接适配器（网卡）。用于令牌环的UTP最好是第4类双绞线。
