顺序控制就是按照生产工艺预先规定的顺序，在各个输入信号的作用下，根据内部状态和时间的顺序，在生产过程中各个执行机构自动地有顺序地进行操作。

示例：一锅炉在启动引风机12s后，鼓风机自动启动。当停止鼓风机工作12s后，引风机自动停止。

顺序控制功能图是一种通用的技术语言。主要由步、有向连线、转换、转换条件和动作（命令）组成。

步与动作

步——将系统的一个工作周期，按输出量的状态变化，划分为若干个顺序相连的阶段，每个阶段叫做“步”。

“步”——用编程元件（如位存储器M和顺序控制继电器S）表示。

初始步——与系统的初始状态对应的步叫“初始步”，用双线方框表示。

活动步——当正系统处于某一步说在的阶段时，该步处于活动状态，称该步处于“活动步”。步处于活动状态时，相应的动作被执行；处于不活动状态时，相应的非存储型动作被停止执行。

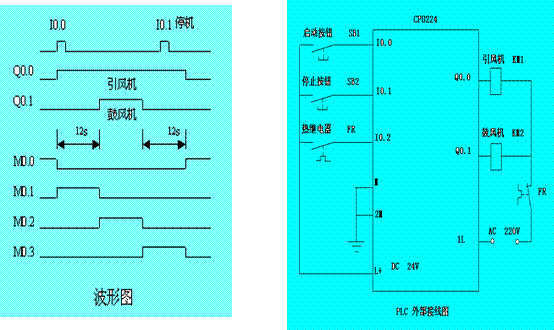

系统外部接线图

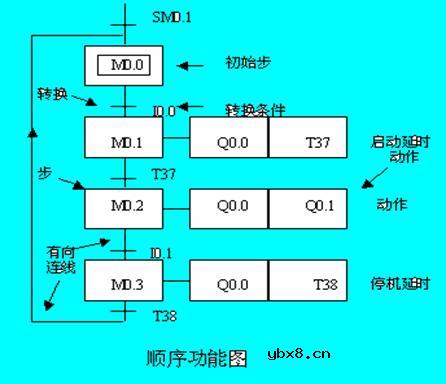

顺序功能图

梯形图
