压电陶瓷片的工作原理

　　压电陶瓷材料的特性是具有压电效应，当在压电陶瓷片两极之间外加一个交变的电压时，它就会产生同频率的机械振动。如果交变电压的频率在音频范围内，就可以听到它推动空气发出的声音。这时，压电陶瓷片起到扬声器的作用。压电效应具有可逆性。当压电陶瓷片在受到机械振动而发生形变时，两极之间就会产生电压。例如，对着压电陶瓷片讲话，它受到声波的振动而发生前后弯曲，在压电陶瓷片的两电极之间就会产生相应的音频电压。这样就把声音变换成了电信号，压电陶瓷片起到传声的作用。
　　压电陶瓷片有自己固有的谐振频率。它的几何尺寸越小，谐振频率越高。例如，直径20mm的压电陶瓷片，它的固有谐振频率大约为4KHz。在压电陶瓷片两端加上的交变电压频率与它的固有谐振频率一致时，压电陶瓷片发出的声音为响亮。
　　压电陶瓷片的检测

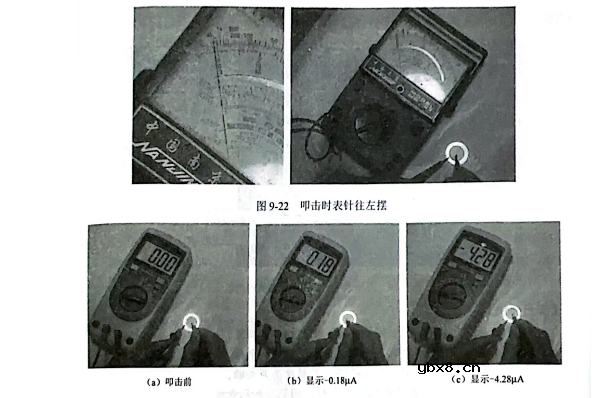

　　用万用表的直流电压挡可以检查压电陶瓷片的质量好坏。具体方法是，把压电陶瓷片的镀银层片电极朝上，平放在桌面上，将指针式万用表置于直流电压量程挡(例如 500型万用表的 2.5V挡、MF-47型万用表的0.25V挡)，用红表笔接金属片电极，黑表笔不时轻轻叩击压电陶瓷片的镀银层片电极，每叩击，万用表的指针都会向左摆动一下，接着返回零位，如图9-21、图 9-22所示。在叩击力度相同的情况下，表针的摆动幅度越大，说明压电陶瓷片的灵敏度越高;如果表针不动，说明压电陶瓷片已经损坏。交换两支表位置后重新测试，表针应该向反方向(右边)摆动。

也可利用数字式万用表的直流电流挡，检查压电陶瓷片的好坏。将数字式万用表置于直流电流量程挡，如20uA挡，红表笔接金属片电极，黑表笔不时轻轻地击压电陈瓷片镀银层片电极，每叩击，万用表都会有数字显示，叩击压电陶瓷片力度不同，显示的数值也不相同，如图 9-23 所示。

图9-23用数字式万用表的直流电流挡检测
