电子与空穴理论

　　在半导体研究中，两个关键概念对于理解材料的行为至关重要：电子理论和空穴理论。两者都涉及电荷载流子如何在半导体中移动，但从不同的角度来处理这一现象。我们将分解这两种理论之间的差异，它们如何影响材料的行为，以及它们与半导体技术的相关性。

　　电子理论：基础知识
　　电子理论以带负电的电子的行为为中心，负电电子负责导电材料中的电流流动。在纯半导体中，例如本征硅，电子填充价带，在那里它们与原子紧密结合。当施加能量（无论是来自热、光还是外部电场）时，其中一些电子获得足够的能量以脱离价带并跃迁到导带。
　　一旦进入导带，电子就成为自由电荷载流子，能够穿过材料并传导电流。这种运动对于 n 型半导体中的导电至关重要，其中材料中掺杂有比主体材料更多电子的施主原子。在这种情况下，电子是主要的电荷载流子，它们的迁移率在确定半导体的电特性方面起着重要作用。
　　讨论电子理论时的一个重要指标是电子迁移率，它定义了电子在电场影响下穿过材料的速度。这种迁移率由电子与晶格、杂质和温度的相互作用决定。例如，较高的温度会增加晶格振动（声子），从而阻碍电子的运动，从而降低其迁移率。材料中的纯度和缺陷水平进一步影响电子移动的自由程度，因为杂质充当可以捕获或偏转电子的散射中心。
　　孔理论：互补的观点
　　虽然电子理论关注带负电粒子的物理运动，但空穴理论提供了补充观点。

　　当电子腾出其在价带中的位置并跃迁到导带时，它会留下一个空位。这种电子的缺失被称为“空穴”。尽管它不是物理粒子，但空穴的行为就像带有正电荷一样。因此，空穴通常被认为是“准粒子”。

　　电子与空穴理论

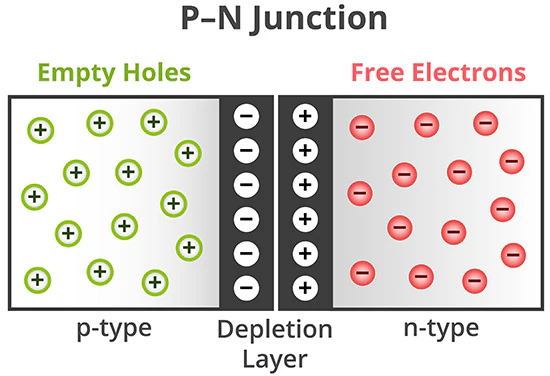

　　PN 结中的空穴和电子。
　　在 p 型半导体中，用受体原子（其价电子比主体原子少）掺杂材料会在价带中引入更多空穴。这些空穴充当主要电荷载流子。从概念的角度来看，p型材料中的电流是由空穴的运动携带的，尽管从物理上讲，这种运动是由电子填充价带中的空位引起的。当电子在相邻原子之间跳跃以填充这些空穴时，空穴就会出现，并沿电子流的相反方向移动。
　　空穴迁移率虽然对于 p 型传导至关重要，但由于价带的性质，通常低于电子迁移率。导带中的电子可以自由地穿过材料移动，而空穴则依赖于在原子位点之间移动的移动性较小的价带电子。晶格结构和价带内的相互作用对空穴运动施加了额外的限制。
　　比较电子和空穴
　　尽管电子和空穴都负责半导体中的电流流动，但它们在几个重要方面存在差异。首先，电子是具有质量和负电荷的实际粒子，而空穴是抽象概念（本质上不存在电子），其行为就像带正电的粒子一样。这种区别影响着每种物质对导电的贡献。
　　电子迁移率通常远高于空穴迁移率。在导带中自由移动的电子比空穴受原子相互作用和杂质的影响更小，空穴依赖于价电子的受限运动。因此，依赖电子流的器件（例如 n 型半导体）往往比依赖空穴的器件（例如 p 型半导体）表现出更高的电导率。
　　在 pn 结（例如二极管和晶体管中的 pn 结）中，电子和空穴都会发挥作用。当施加正向电压时，电子从 n 型区域移向 p 型区域，并与空穴复合。这种复合形成了器件中电流的基础。在反向偏压下，n型和p型材料之间形成的耗尽区变宽，防止电子空穴复合并有效地阻止电流流动。
　　对半导体的实际影响
　　电子和空穴传导之间的区别影响着现代半导体器件的设计和操作。
　　例如，在场效应晶体管 (FET) 中，掺杂类型（n 型或 p 型）决定了多数载流子是电子还是空穴。 N 沟道 FET 依靠电子作为主要电荷载流子，而 P 沟道 FET 依靠空穴。电子迁移率大于空穴迁移率通常会导致 n 沟道器件具有更快的开关速度和更高的效率，这就是它们更常用于高性能应用的原因。
　　电子与空穴理论

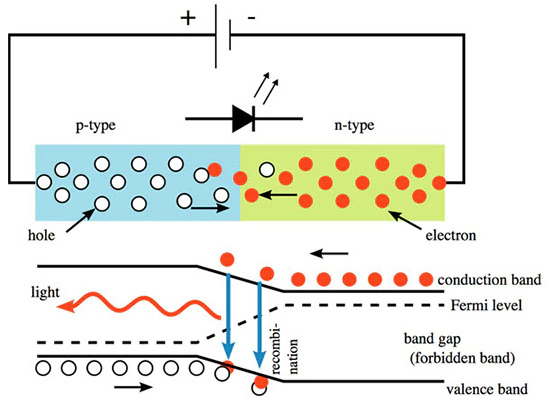

　　LED 光子发射发生在特定波长，具体取决于半导体的带隙。

　　电子和空穴之间的相互作用也决定了双极结型晶体管 (BJT) 等器件的性能特征，其中电流放大需要两种电荷载流子。在这些器件中，必须仔细管理 n 型区域中的电子和 p 型区域中的空穴的行为，以确保高效运行。
　　此外，电子空穴对在 LED 和太阳能电池等光电器件中发挥着重要作用。在 LED 中，当电子与空穴复合时，它们会以光的形式释放能量。在太阳能电池中，光子的吸收产生电子空穴对，然后电子空穴对分离以产生电流。
　　结论
　　电子和空穴理论是两个互补的概念，可提供对半导体中电荷传输的全面理解。作为负电荷载流子的电子物理上穿过导带，而作为概念上的正载流子的空穴则由价带中的空位产生。这些电荷载流子的相互作用是从晶体管到太阳能电池的许多半导体器件的。通过掌握它们的行为和移动性的差异，工程师可以设计和优化材料和设备，从超高速处理器到高效能量转换系统。
