实际上,这只是动态功耗。历史上,CMOS 技术可确保非常低的静态功耗,但这种情况正在发生一些变化,因为随着 FET 的缩小,静态漏电流变得更加显着。尽管如此,我们将重点关注动态功耗,因为电路板设计人员无法采取太多措施来降低静态功耗。

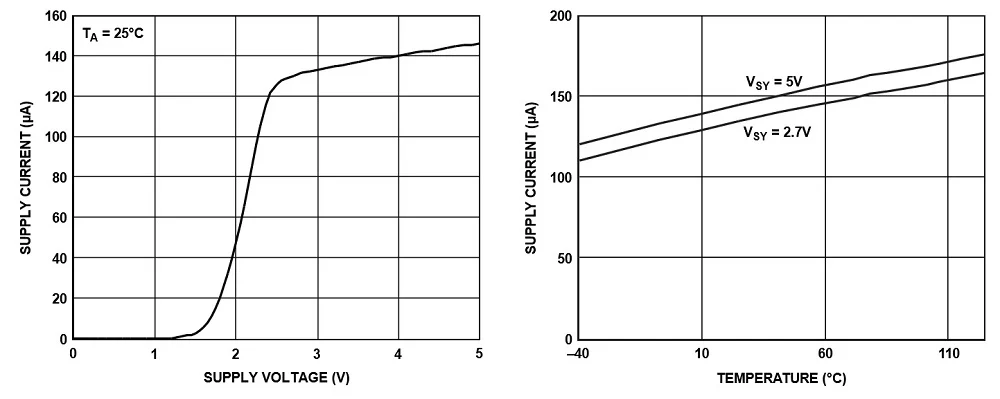

例如,AD8538运算放大器数据表的页显示“低电源电流:180 A”。这为您提供了一个总体思路,这很好,但真正的信息位于“典型性能特征”中:

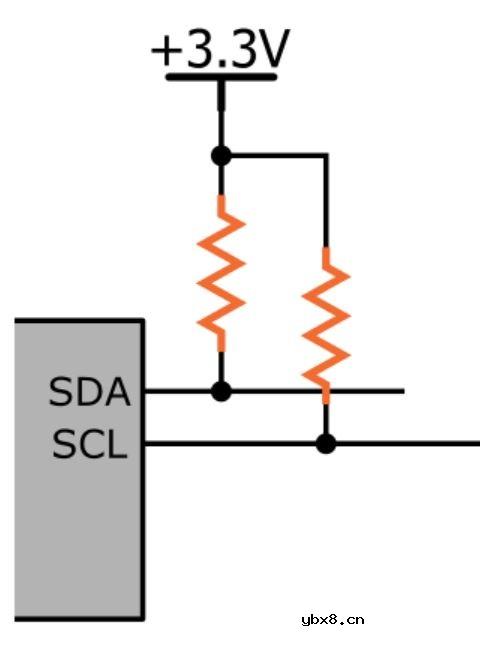

上拉(或下拉)电阻:如果 3.3 V 系统中有 1 kΩ 上拉电阻,则只要相应信号驱动至逻辑低电平,该电阻就会消耗 3.3 mA 的电流,而单个电阻器则消耗 3.3 mA 的电流。在低速运行的复杂微控制器拉电流小于 1 mA 的时代,电流非常大。
