插槽天线的电磁行为

　　理论上的基本插槽天线只是导电平面中的矩形孔。如果将RF（射频）电压信号应用于光圈的相对侧，则电流将围绕周围流动，并且结构将辐射。
　　空空间充当高性能天线的想法是违反直觉的，您可能会发现调用Babinet原理，然后想象一个插槽天线作为基础天线构型的“双重”，称为偶极子。请注意，如果您不熟悉偶极天线，则可以在马克·休斯（Mark Hughes）的这篇出色的文章中阅读有关它们的信息。
　　Babinet的原则实际上是从光学元件中获取的，它陈述了以下内容：
　　“通过屏幕传输的波的总和。 。 。再加上通过互补屏幕传播的波浪与没有屏幕相同。”
　　-Babinet的电磁场原理
　　亨利·布克（Henry Booker）将这个概念扩展到电磁领域，当Babinet -Booker原理应用于插槽天线时，它表明我们可以创建互补的导电模式并期望相似的辐射行为。图2显示了一个示例。

　　导电平面中间的插槽（a）和一个示例信号馈入偶极天线（b）。

　　图2。 导电平面（a）中间的插槽和供电到偶极天线的示例信号（b）。图片由John Borchardt提供上图取自Sandia National Laboratories的研究人员John Borchardt撰写的一篇论文。图2（a）显示了导电平面中间的插槽，在图2（b）中，信号被送入偶极天线，其导电截面对应于孔径的几何形状。 Borchardt使用偶极子版本来计算插槽版本的阻抗。

　　除了插槽天线行为的概念外，图3提供了另一个示例，这次是艾伦·桑斯特（Alan Sangster）的紧凑型插槽天线的演变。

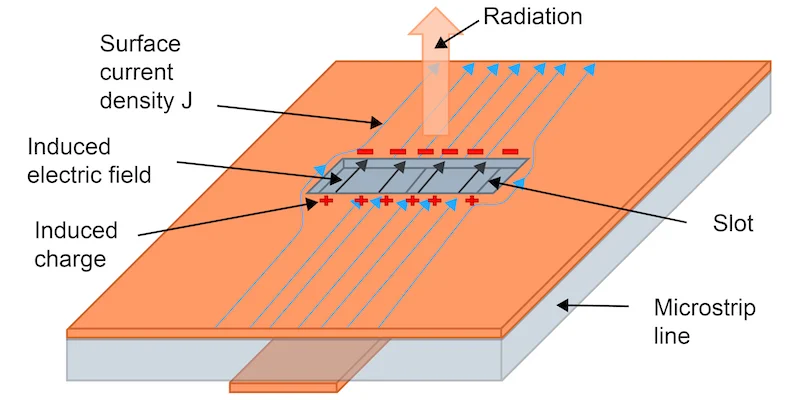

　　图3。 示例插槽天线行为图。图像是由艾伦·桑斯特（Alan Sangster）重新绘制的。
　　在这种情况下，将插槽天线实现为微带传输线中的光圈。注意方向，其中插槽直接在上方并垂直于微带，以破坏电流流量。这种破坏会导致电容和感应效应，当插槽的几何形状（相对于信号波长）有利于电感触感的共振时，传输线充当有效的散热器。
