三运放差动放大器电路图

三运放差动放大器电路图

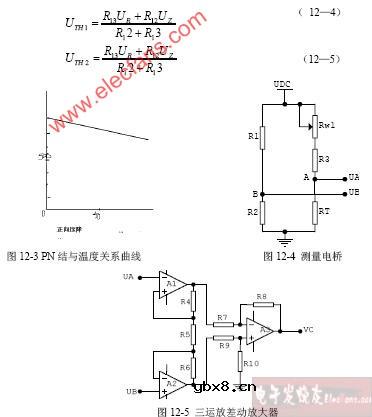

差动放大器的作用是把桥路的差模小信号放大并转换为单端输出信号。为了提高运算放大器的运算精度和共摸抑制比采用如图12-5所示的三运放差动放大器，图中A1，A2为电压跟随器，由于电压跟随器的输入电阻远大于测温电桥的内阻，故减小了差动放大器与桥路之间的相互影响，
减小了测量误差，提高了差动放大器的运算精度，为减小差动放大器输出的共模信号，提高共模
抑制比，在A1、A2的输出端引入了R4 、R5、R6，由于R4 、R5、R6的作用使A1、A2对差模信号有一
定的放大能力，而对共模信号只起到跟随作用，A3为差动放大器为了使电路对称要求R7= R9，Rf=
R10差动放大器的输出电压为：
