色环电阻的识别小技巧

在电阻器上用不同颜色的色环来表示不同的标称阻值和允许误差。常用的色环电阻分为四色环电阻和五色环电阻，精确度更高的还有六色环电阻。

1）四色环电阻

四色环电阻用三个色环来表示其阻值（前两个色环表示有效值，第三个色环表示倍率，即有效数字后面应添加“0”的个数），第四个色环表示允许误差。如下图：

四色环电阻表示方法（网络图片）

2）五色环电阻

五色环电阻是指用五个色环来表示阻值的电阻。五环电阻为精密电阻，第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数，即有效数字后面应添加“0”的个数；第五道色环表示允许误差。如下图：

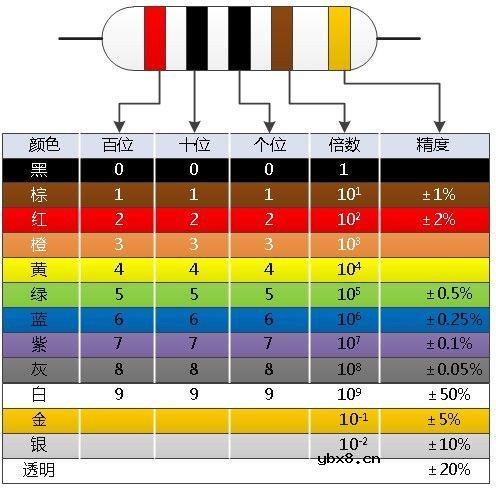

五色环电阻表示方法（网络图片）

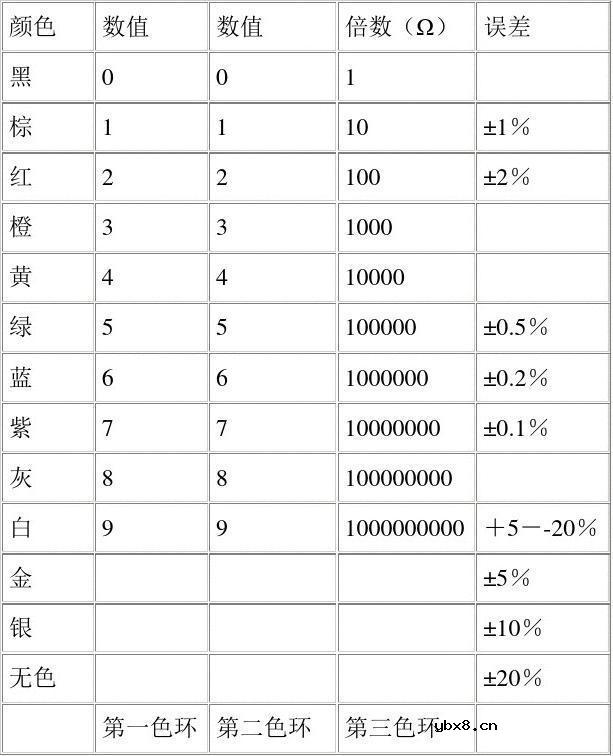

色环电阻器色标—数码对照如下图表：

色标—数码对照表（网络图片）

色环电阻识读小技巧：

1.读有效数字：两位有效数的电阻值，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。三位有效数的电阻值，用前四个色环来代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密电阻的表示。

2.读倍率：色环电阻用三个色环来表示其阻值（前两个色环表示有效值，第三个色环表示倍率，即有效数字后面应添加“0”的个数）。

3.读允许误差：靠近电阻后端的一条色环用来代表公差精度。
