介绍几种常见的直流15V转9V的经典电路

工作中经常要用到各种各样的电压转换电路，但是每次使用的实际环境又不尽相同，今天给大家介绍几种常见的直流15V转9V的经典电路，以备不时之需，当然小白朋友们一起来分析这些电源的原理，会对电子能力的提升有很大帮助。

分压

上图这个转换电路大家一定都看得懂，用的就是刚开始学电子时的知识，也是最经典的分压公式所得。用一个2K的电阻和一个3K的电阻串联分压，9=15*（3/5）便可以得到9V电压。不过这种电路一般应用于负载电流很小的环境中，例如比较器等，

串联降压

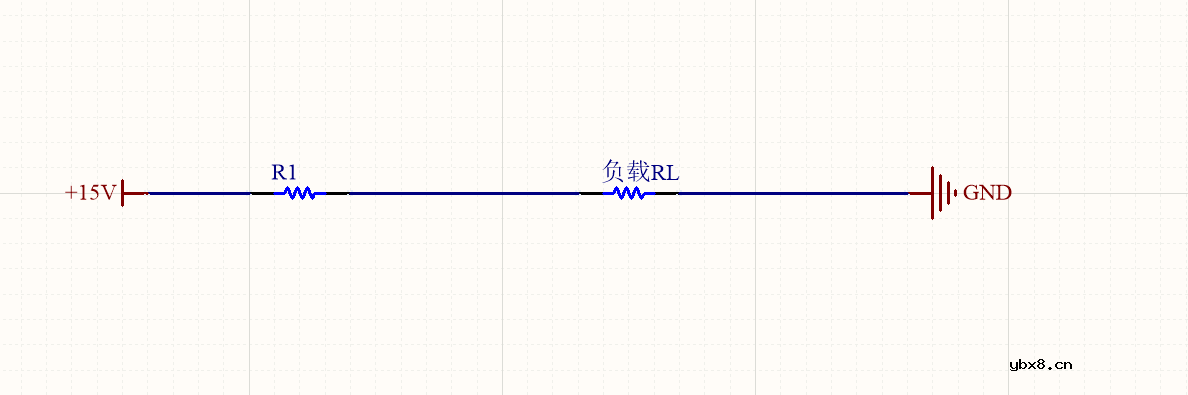

这个电路原理图是直接用串联电阻进行降压，例如负载电流为1A,那么R1=（15-9）/1=6Ω，便可以得出需要的电阻阻值。这个电路一般用在负载电流稳定对电压波动没啥要求的环境中.

稳压管稳压

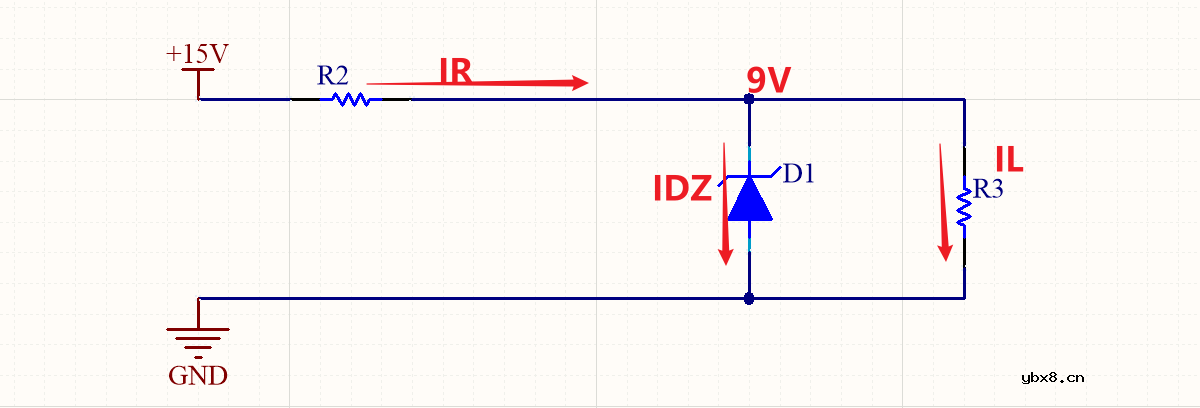

上面这个电路图用的是9V的稳压管稳压得到9V的电压，D1是一个9V的稳压二极管，R2是一个限流电阻，R3便是负载，我们可以根据负载R3需要的电流来确定稳压二极管D1的选型，以及限流电阻R2的值。

稳压器稳压

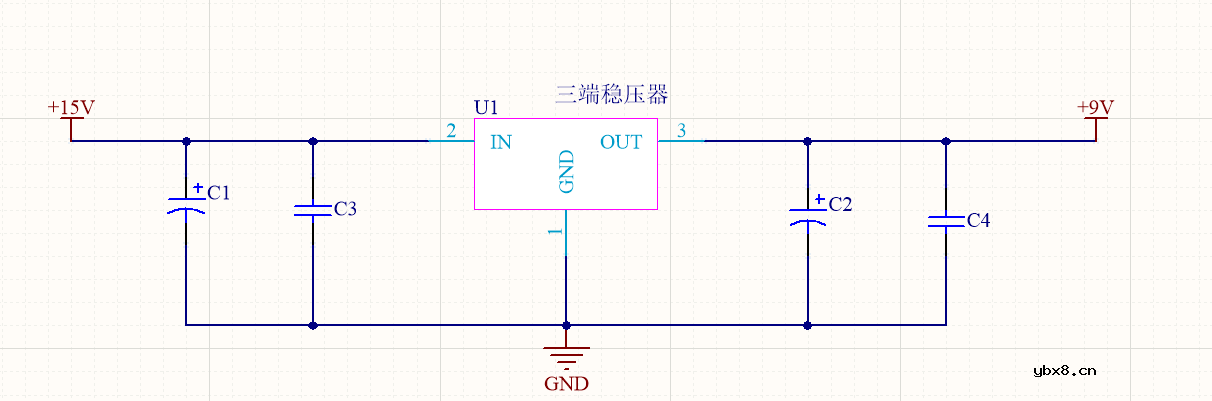

上面这个电路原理图用的是一个三端稳压器转换成9V电压。这个电路一般可用在负载电流小于2A的环境中。

不过这个电路在实际应用是时要注意给三端稳压器U1足够的散热空间哦，因为对于的电都是通过热量来消耗掉的。
