中线安防保护器对电网中三次谐波的治理

中线安防保护器对电网中三次谐波的治理

1.三次谐波的产生原因

在通常情况下，受三次谐波污染严重的用电场景便为低压配电网。其中，致使电网中出现三次谐波的非线性负荷主要包括以下几类：

1►  晶闸管电源、电弧焊接等

2►  彩色电视机和监视器：根据有关调查可知，该部分电气设施在日常工作过程中，会产生含量高的三次谐波

3►变频器：在日常生活阶段，洗衣机、空调以及微波炉等电气设备被广泛使用，这部分设备一般都拥有“变频”的功能

4►  镇流器、荧光灯或者节能灯等：根据有关调查可知，这部分电器在日常的工作环节中一般都会拥有大比例三次谐波的电流量

中线安防保护器对电网中三次谐波的治理

2.三次谐波对中性线的影响

伴随着科学技术的迅猛发展，越来越多微波炉、空调和洗衣机等变频电器被广泛应用于民众的生活中。通常情况下，上述电器均为非线性负载，其在工作时，三次谐波占比极大。这种不良现象除了会增加整体电力系统的耗损，更会致使中性线线负载变大，严重影响电力系统整体的安全性以及稳定性，甚至会引发一系列的安全事故。

3.安科瑞中线安防保护器（ANSNP）

ANSNP系列中线安防保护器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。中线安防保护器的基本原理为：

通过电流检测环节采集系统中性线上过电流信息，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与过电流幅值相等方向相反的补偿电流，并注入中性线，从而消除中性线中过大的电流。

产品特点

✓对3N次谐波和三相不平衡引起的中性线过电流均可治理

✓具有过流反馈功能，可以自主设定过电流反馈值，进一步保障中性线安全

✓具有风扇自动调速功能，进一步降低模块能耗和运行噪音

✓人性化的人机交互界面，可通过该界面看到系统和本体的实时电能质量信息，操作简单

✓采用进口IGBT，功率密度大，可靠性高

✓采用DSP高速检测和运算的数字控制系统

✓模块主电路采用三电平拓扑

✓标准模块化设计，缩短交付周期，同时提高了使用的可靠性和可维护性

安科瑞中线安防应用案例

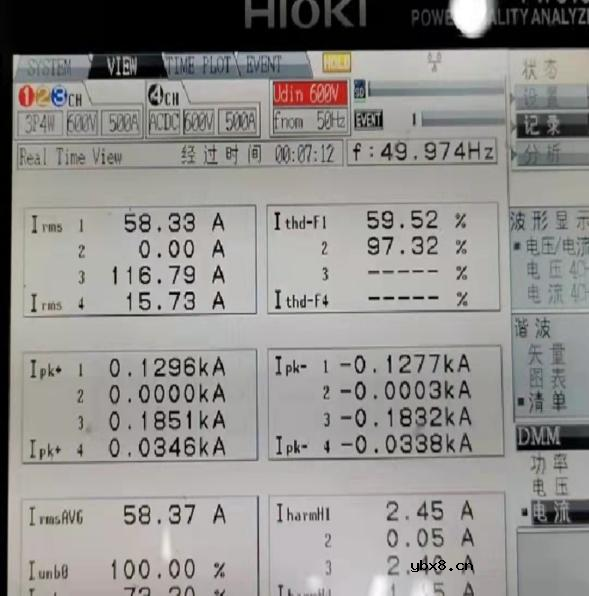

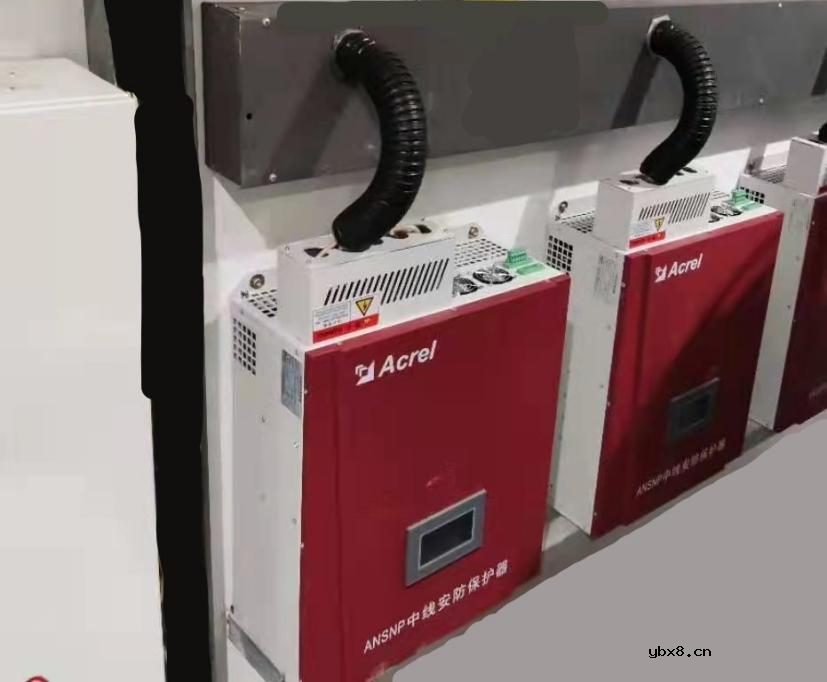

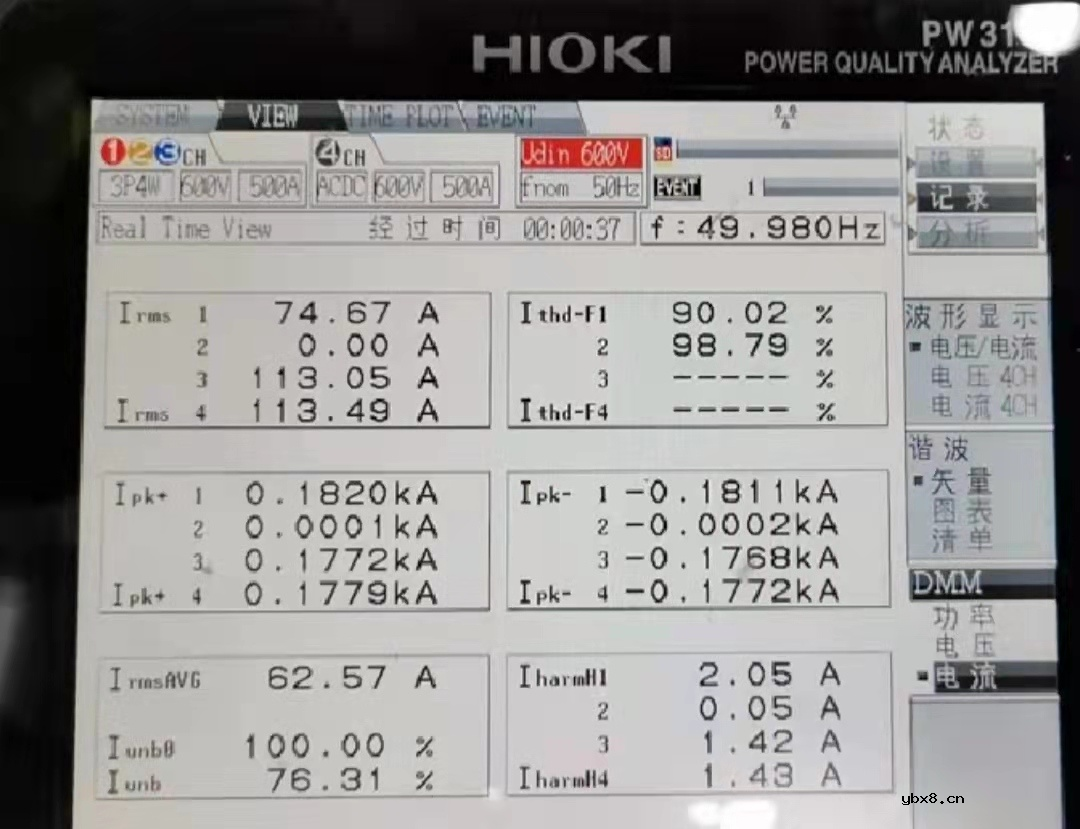

如下所示,为青岛某商场配电间内中线安防保护器治理前后数据对比与现场安装情况：
