供配电系统的负荷计算 变配电所总计算负荷的确定

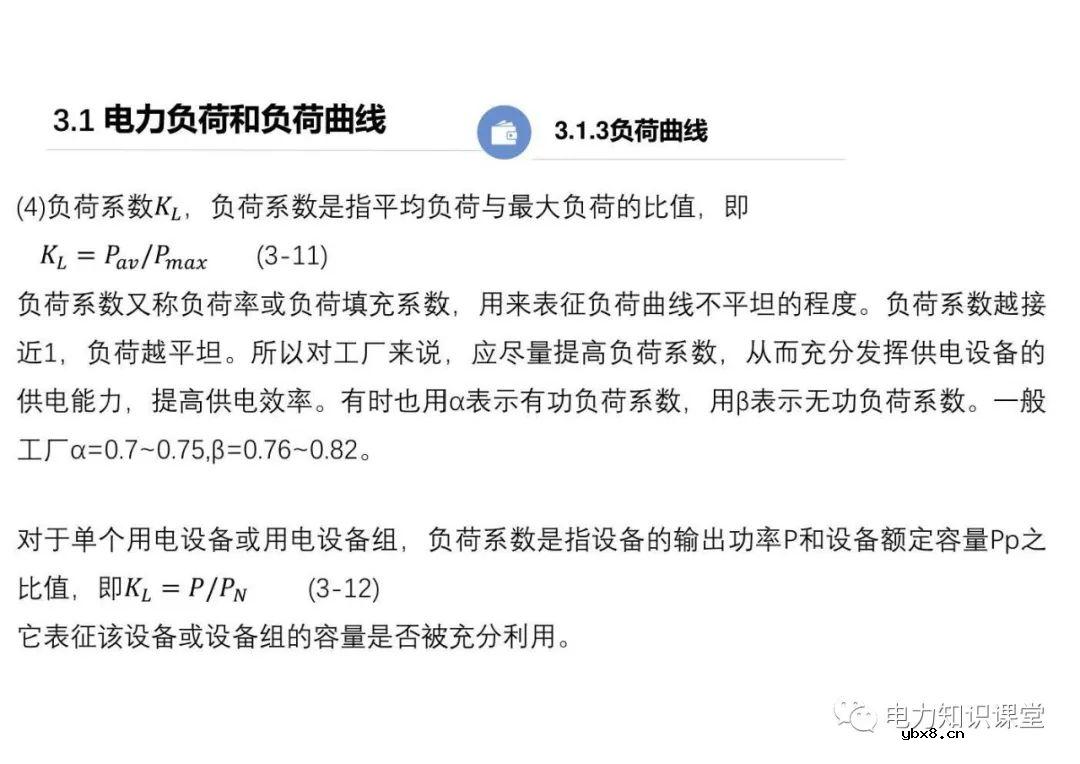

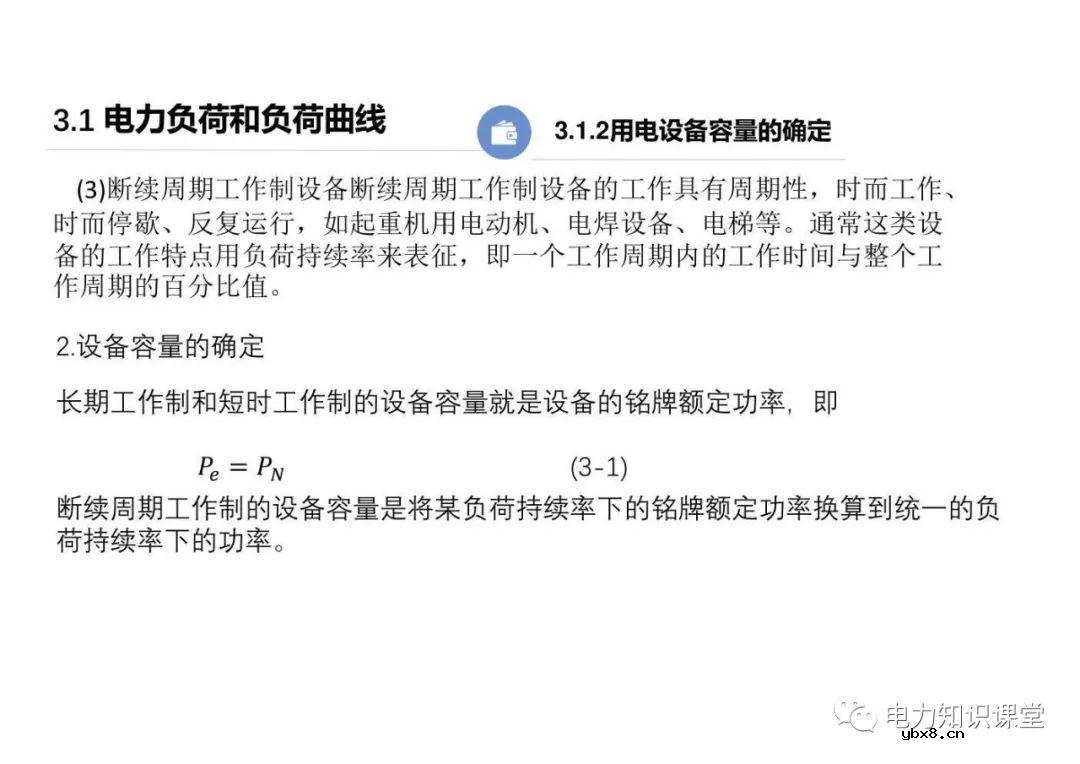

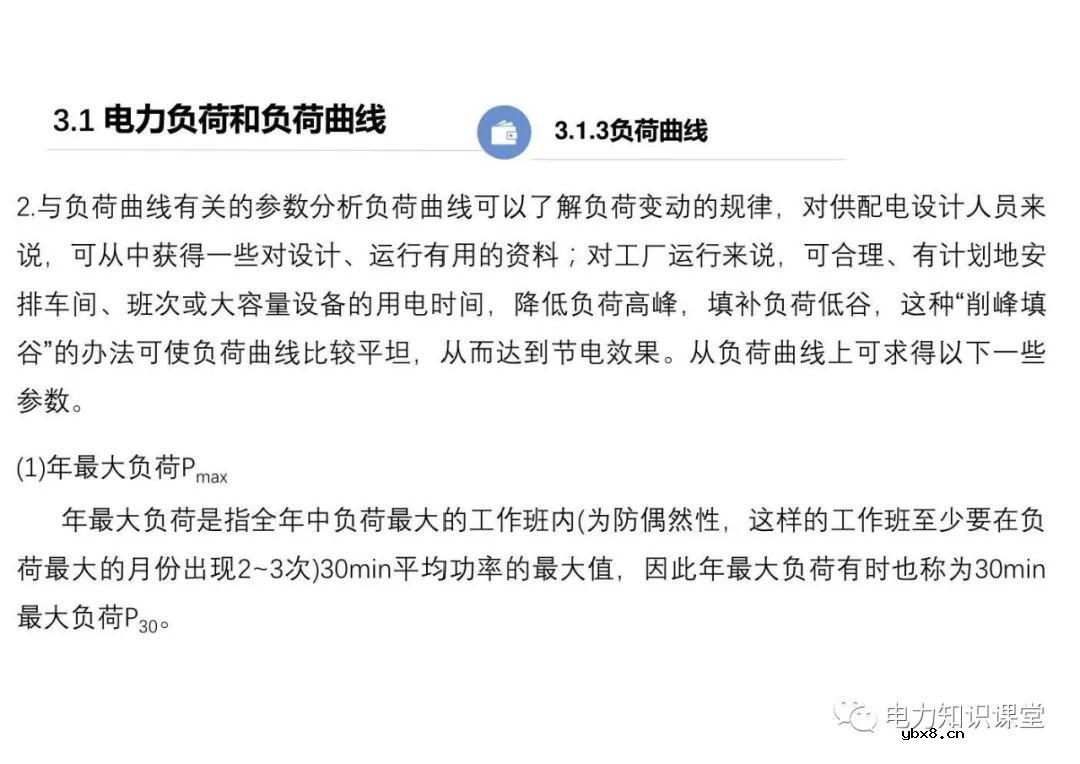

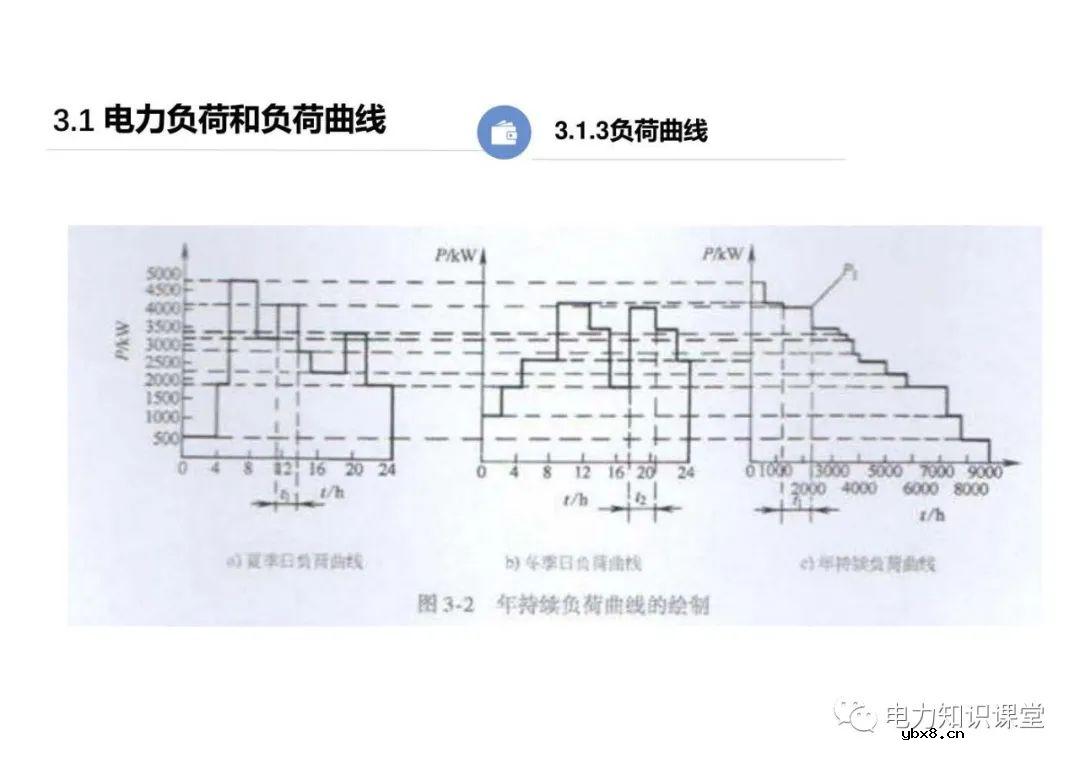

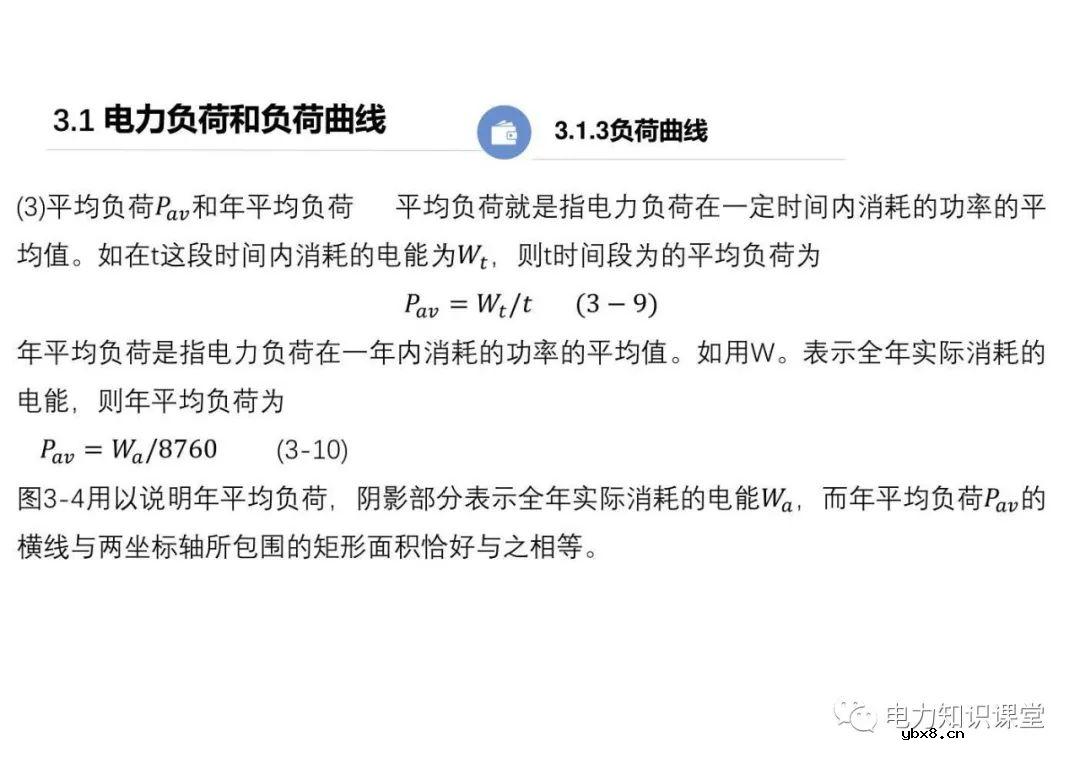

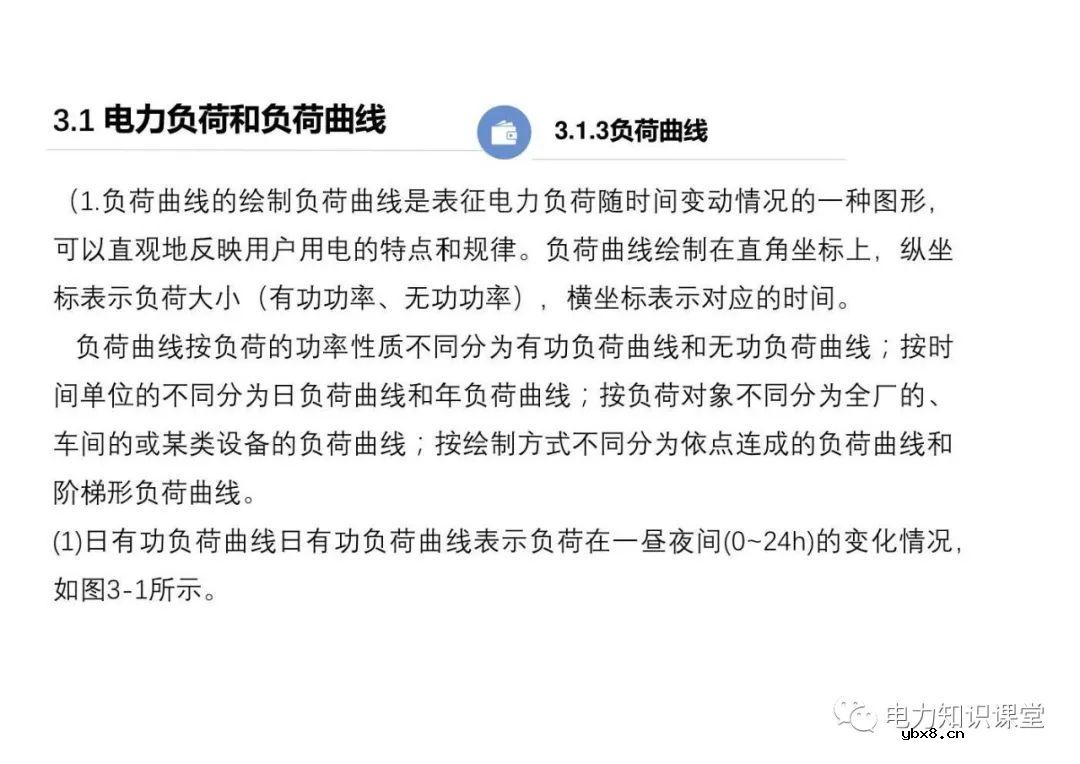

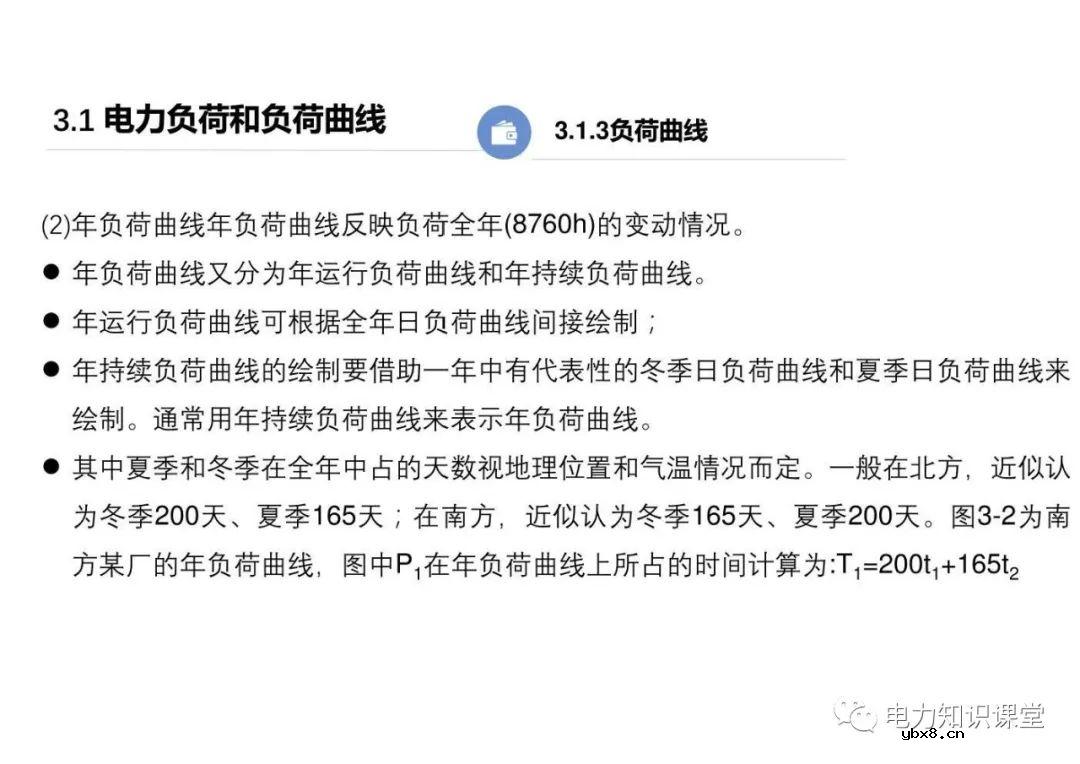

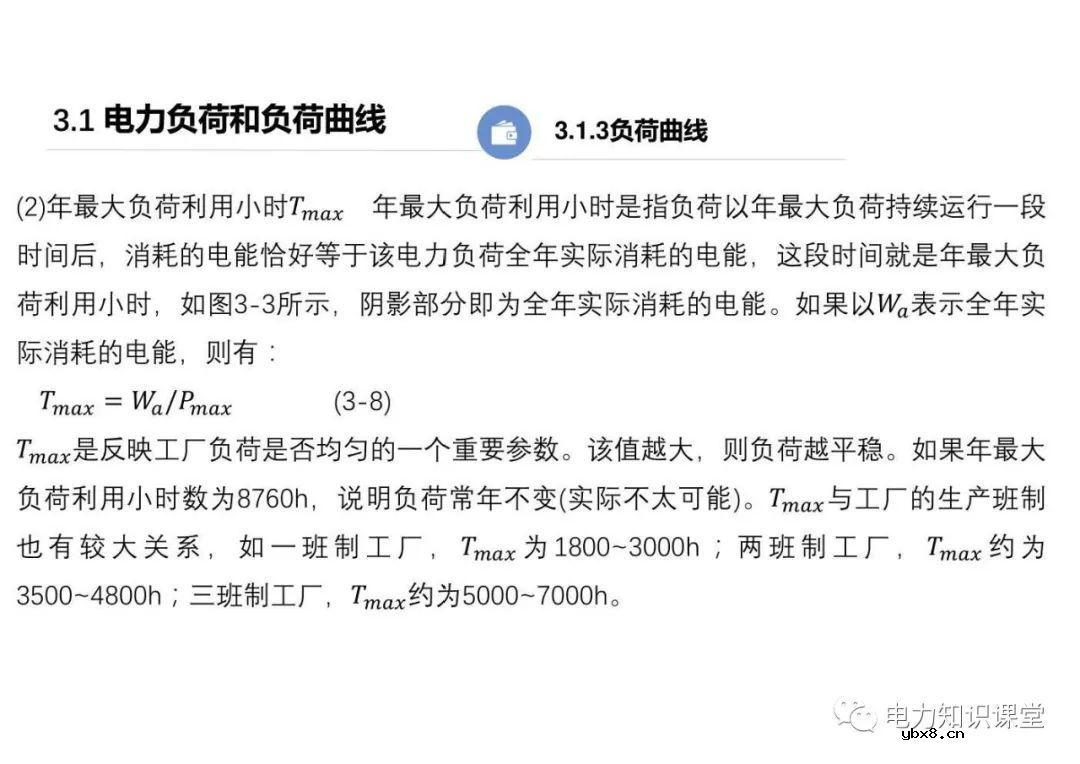

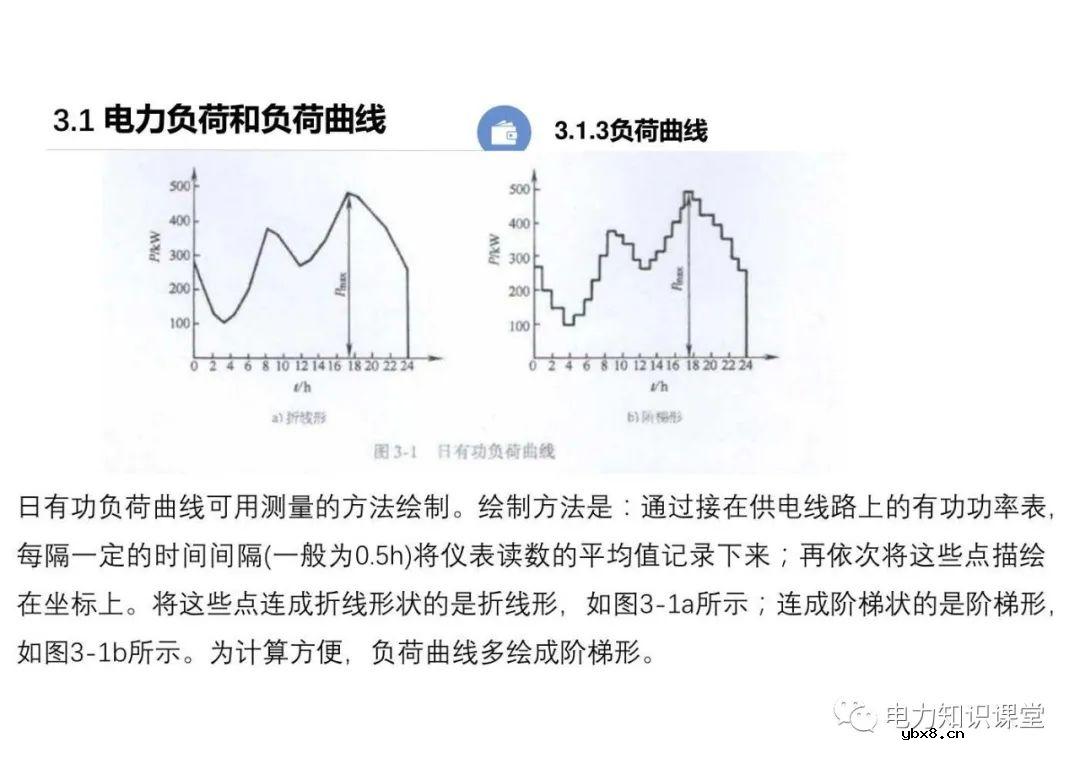

电力负荷和负荷曲线

3.1.1计算负荷的目的和意义

电力负荷在不同的场合可以有不同的含义，它可以指用电设备或用电单位，。也可以指用电设备或用电单位的功率或电流的大小。掌握工厂电力负荷的基本概念，准确地确定工厂的计算负荷是设计供配电系统的基础。

设计供配电系统的原始资料是用户提供的用电设备安装容量，这种原始资料首先要变成设计所需的计算负荷（计算负荷是根据已知用电设备安装容量确定的、预期不变的最大假想负荷），然后根据计算负荷选择、校验供配电系统的电气设备、导线型号，确定变压器的容量，制定改善功率因数的措施，选择及整定保护设备等。因此，计算负荷是供配电设计计算的基本依据。

计算负荷的确定是否合理，将直接影响到电气设备和导线电缆的选择是否经济合理。计算负荷估算过高，将增加供配电设备的容量，造成投资和有色金属的浪费;计算负荷估算过低，设计出的供配电系统的线路和电气设备承受不了实际的负荷电流，使电能损耗增大，使用寿命降低，甚至影响到系统正常可靠的运行。

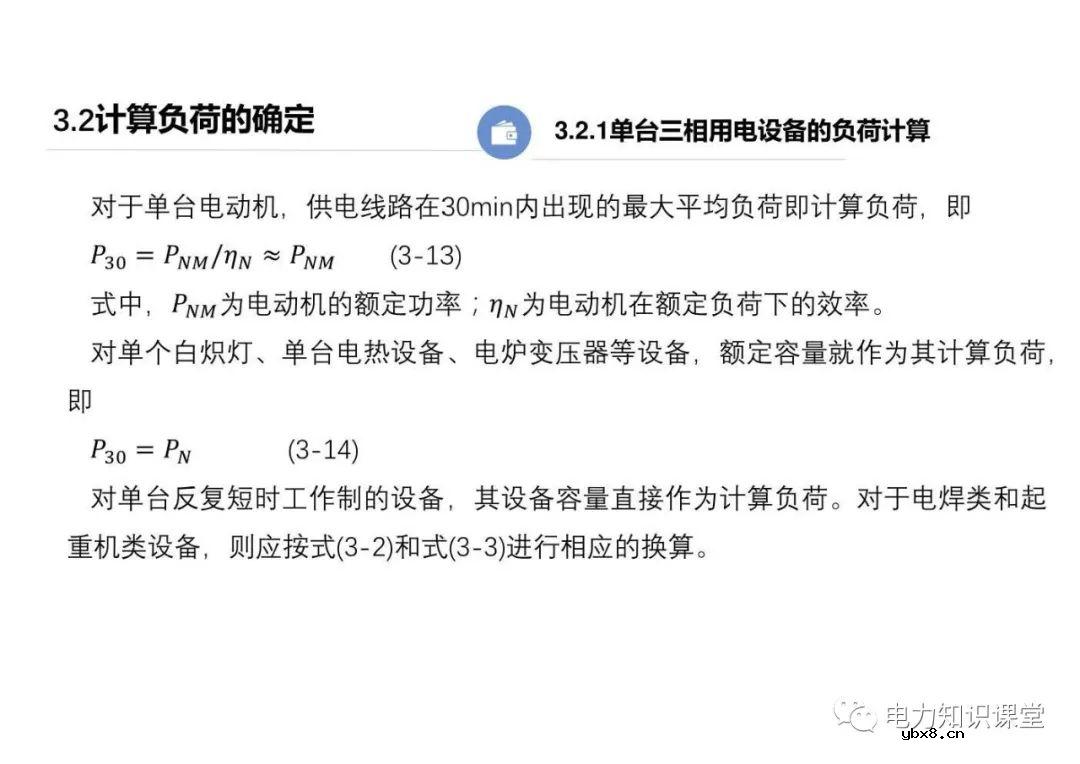

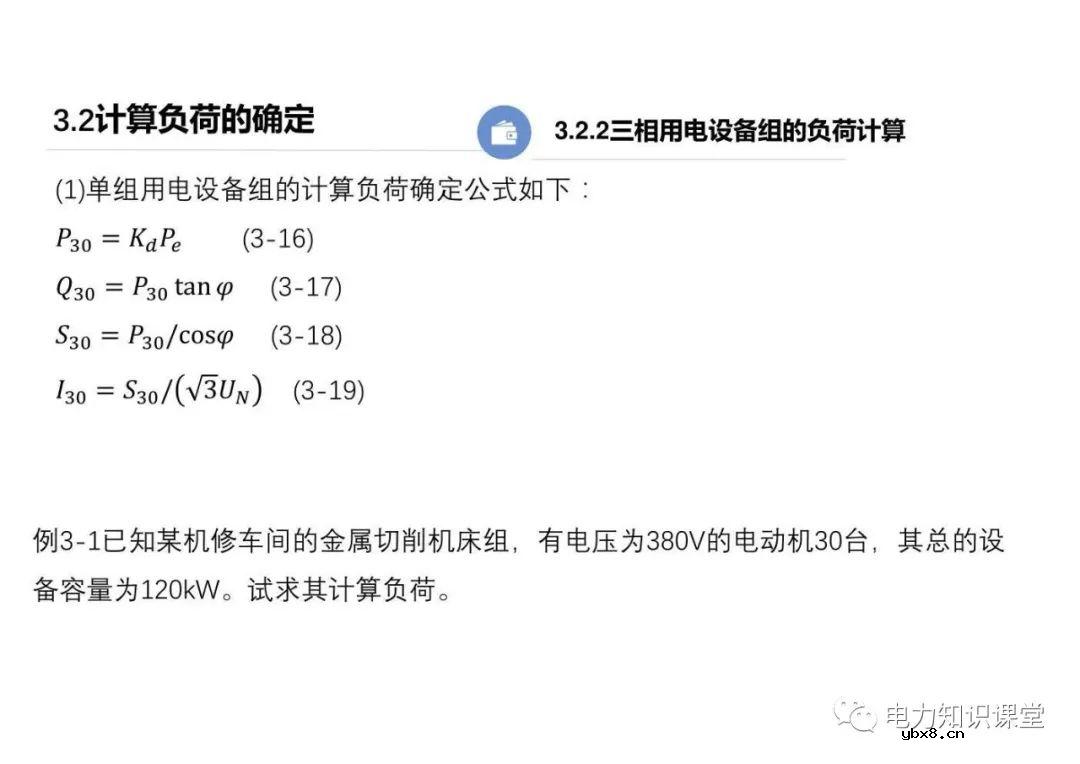

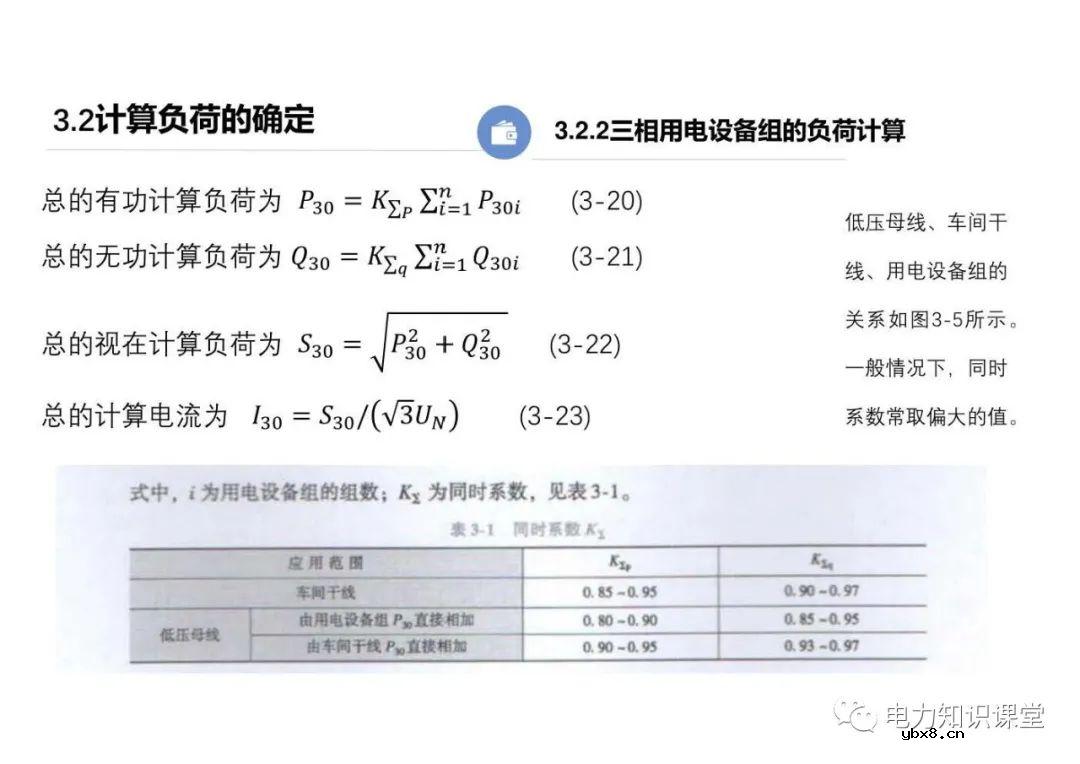

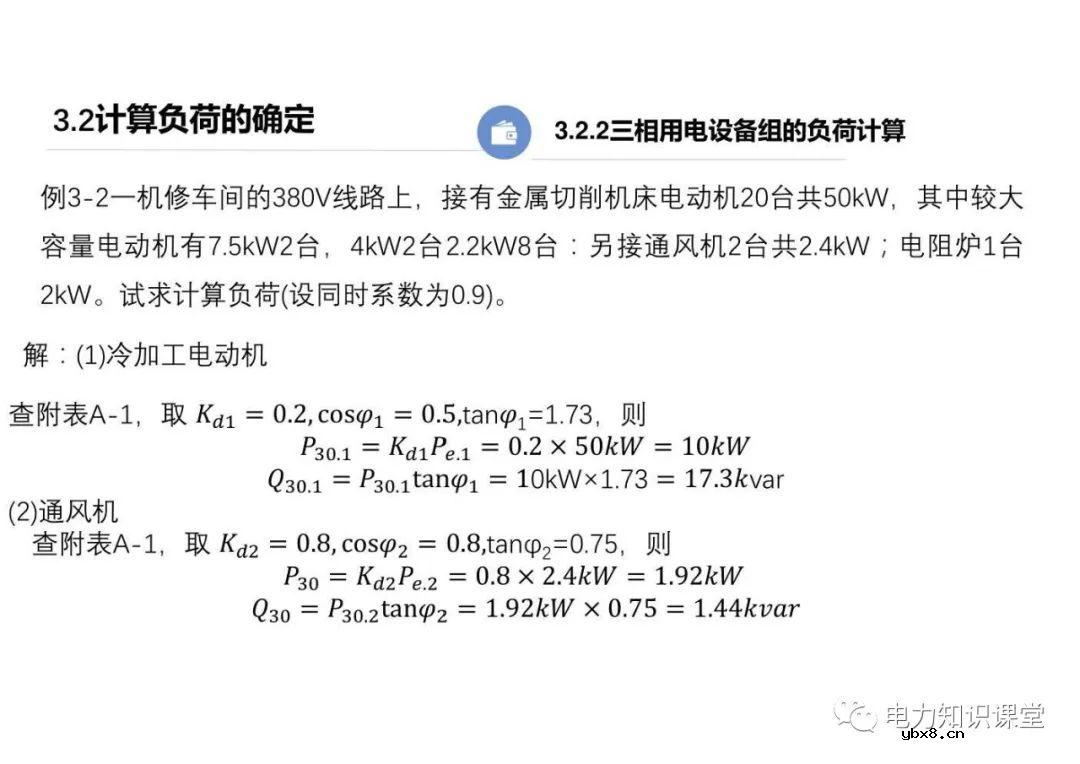

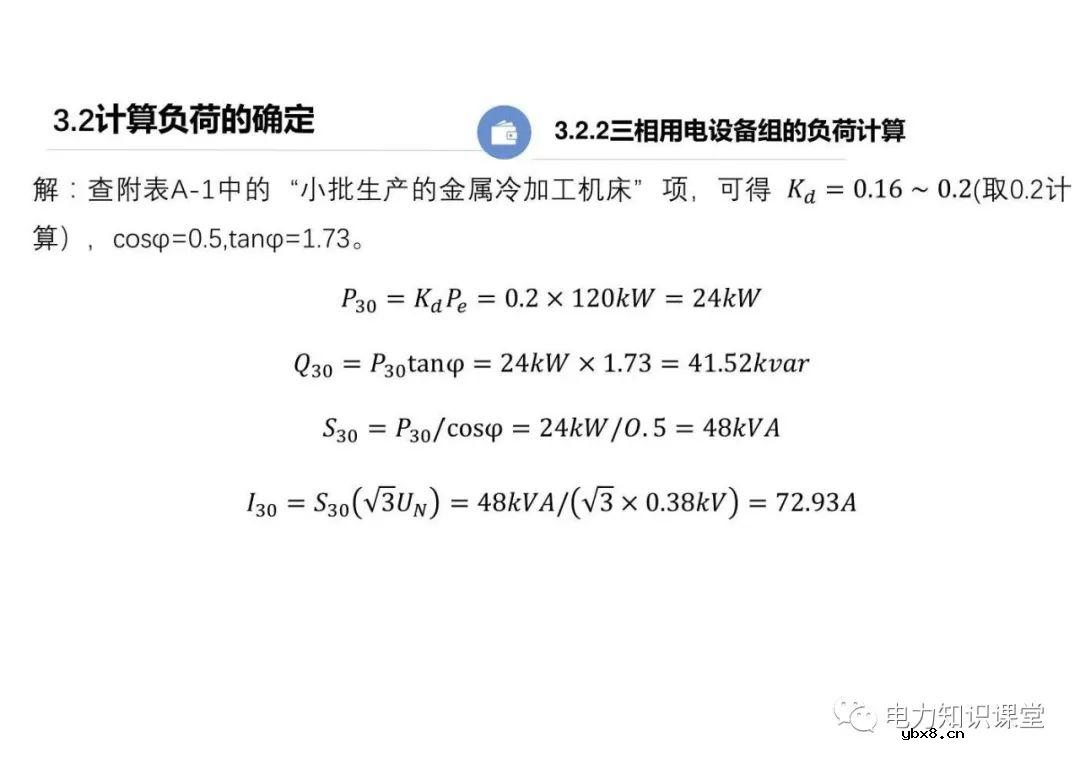

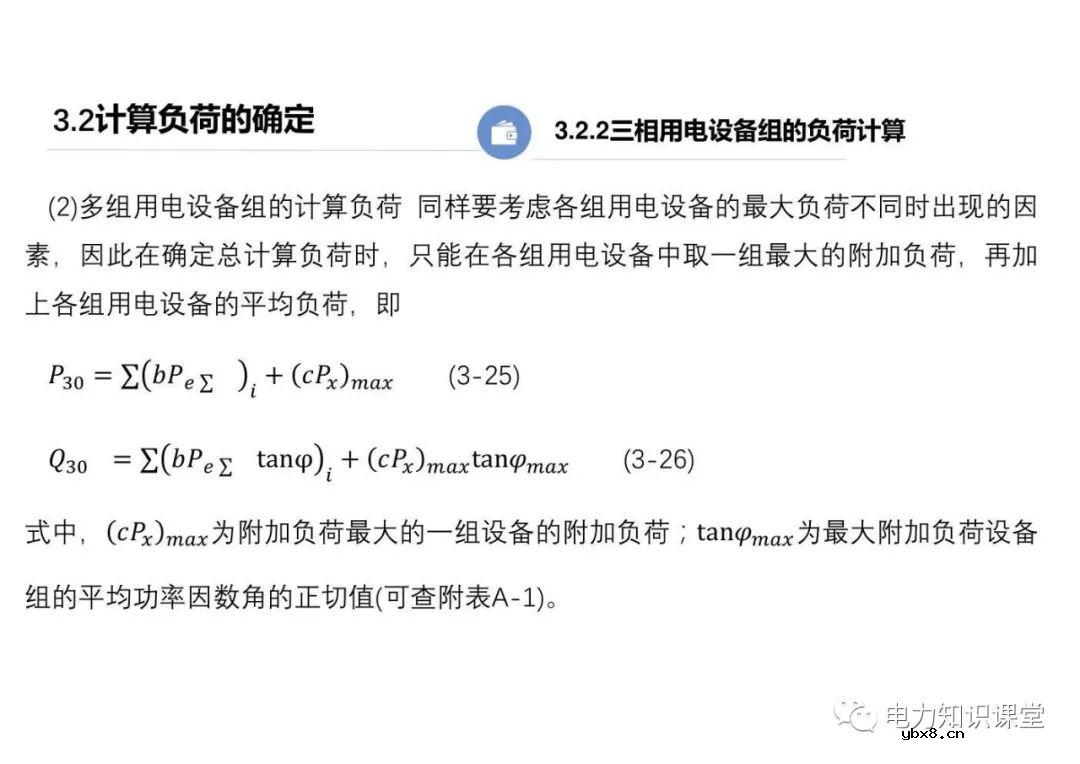

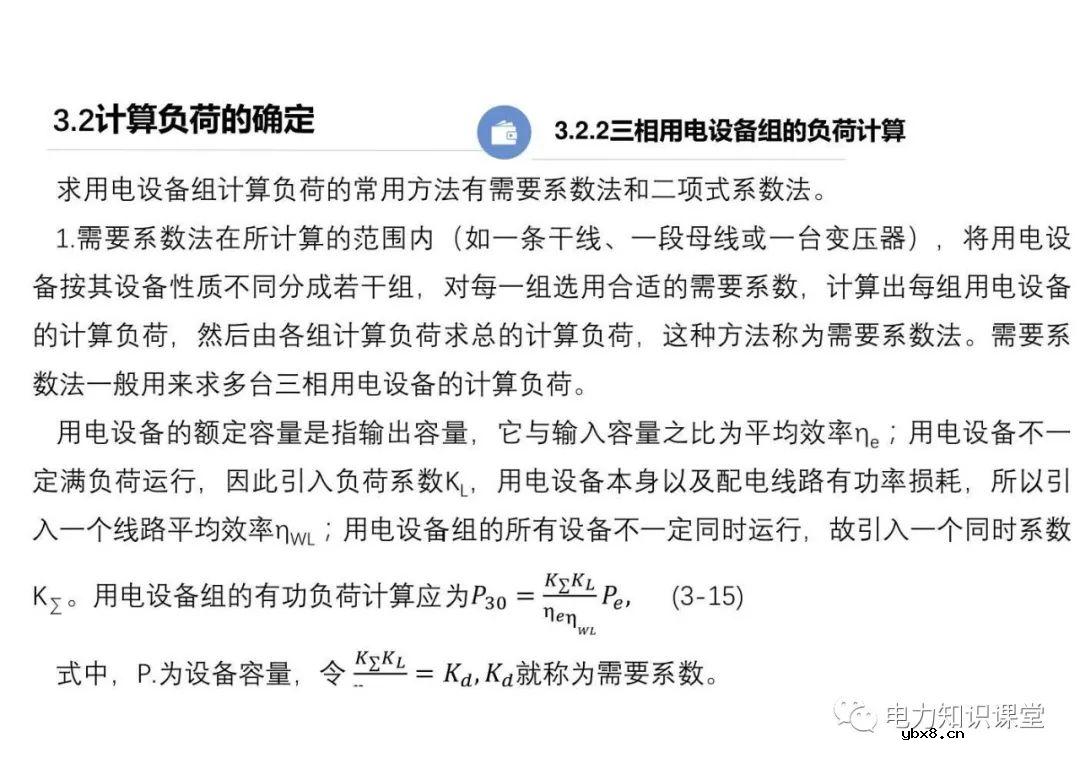

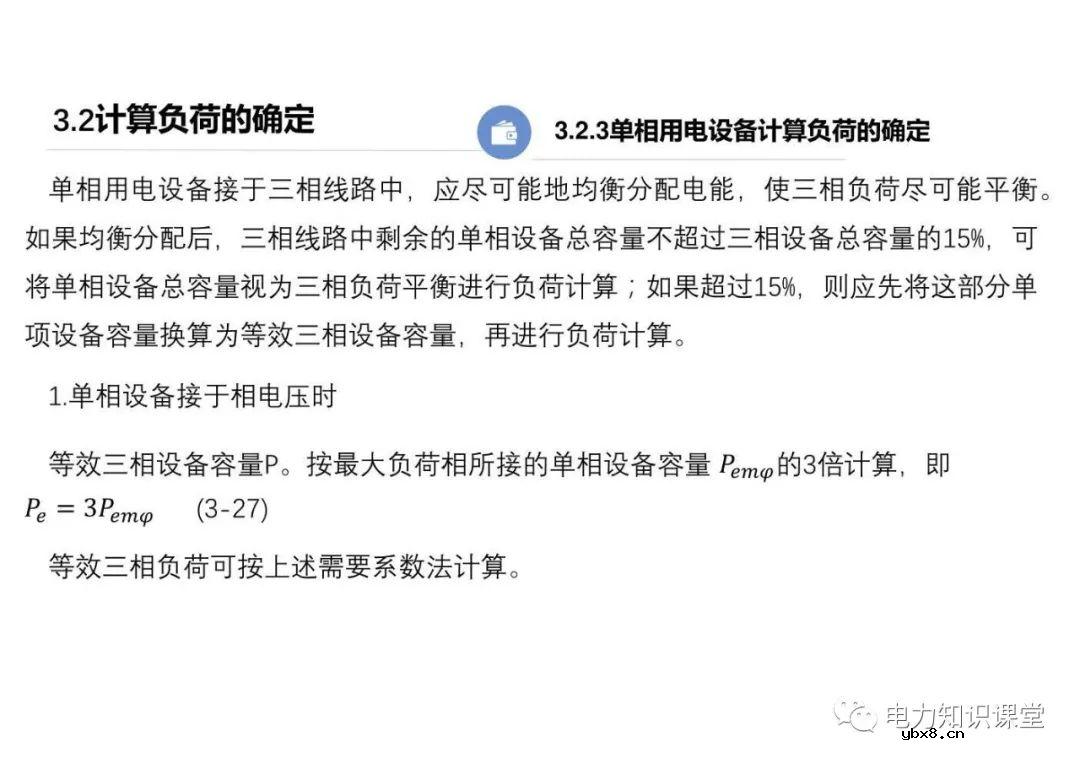

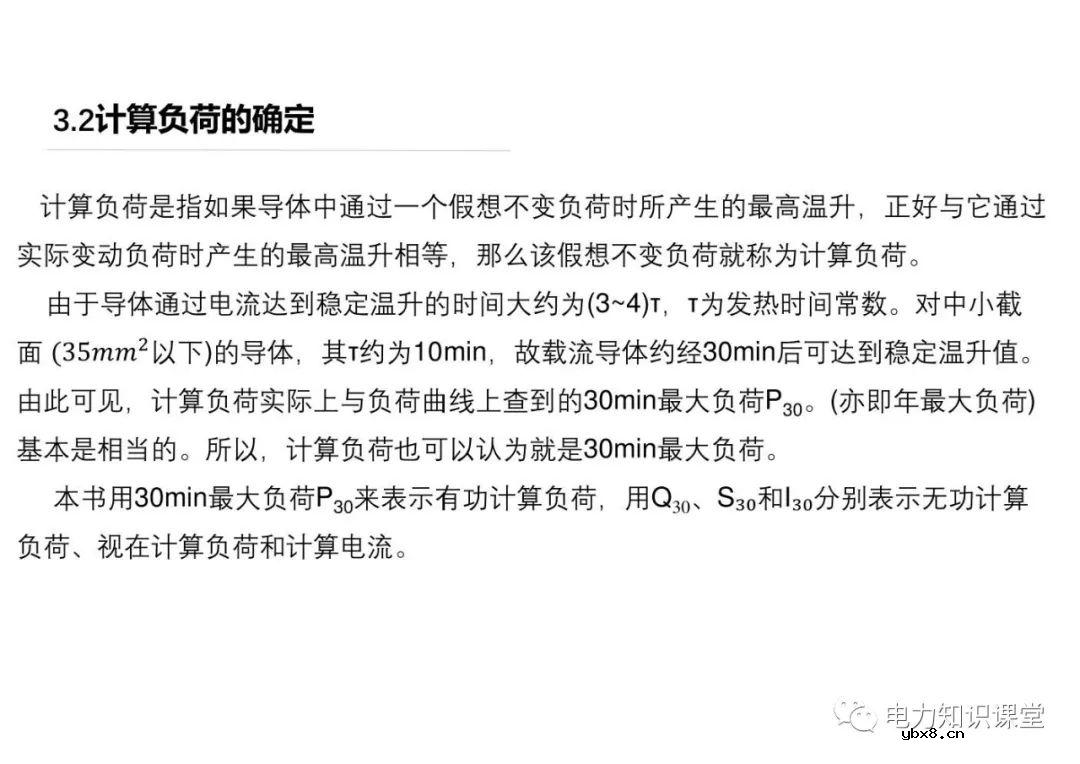

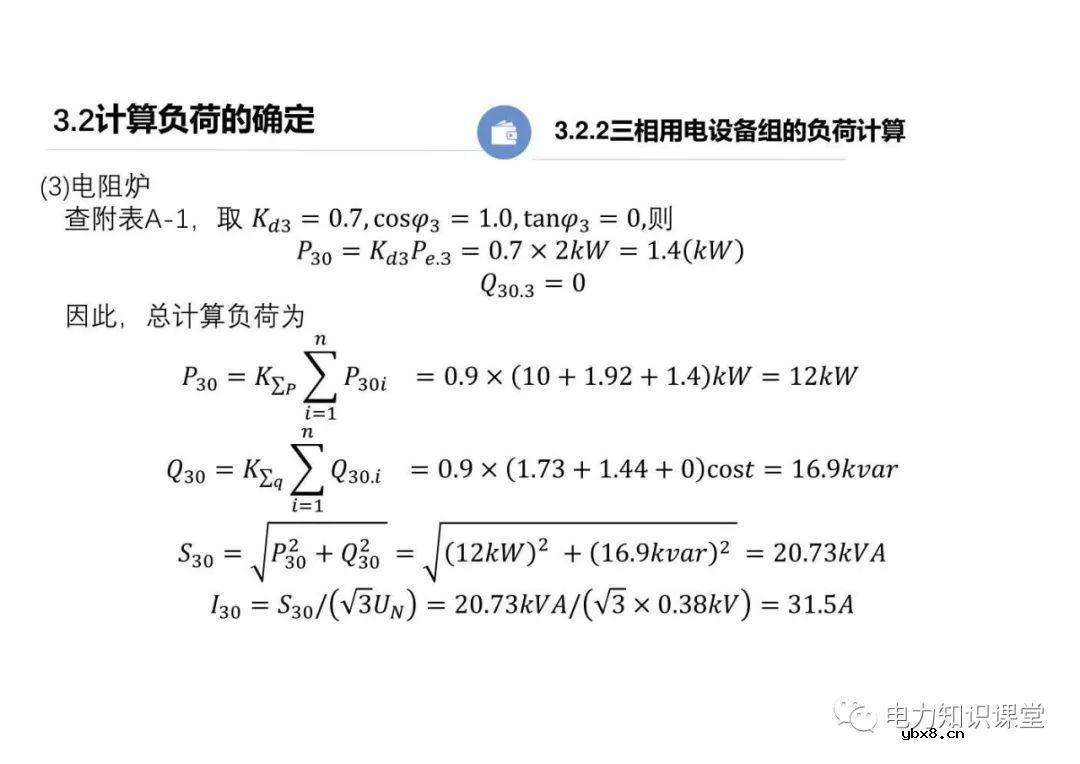

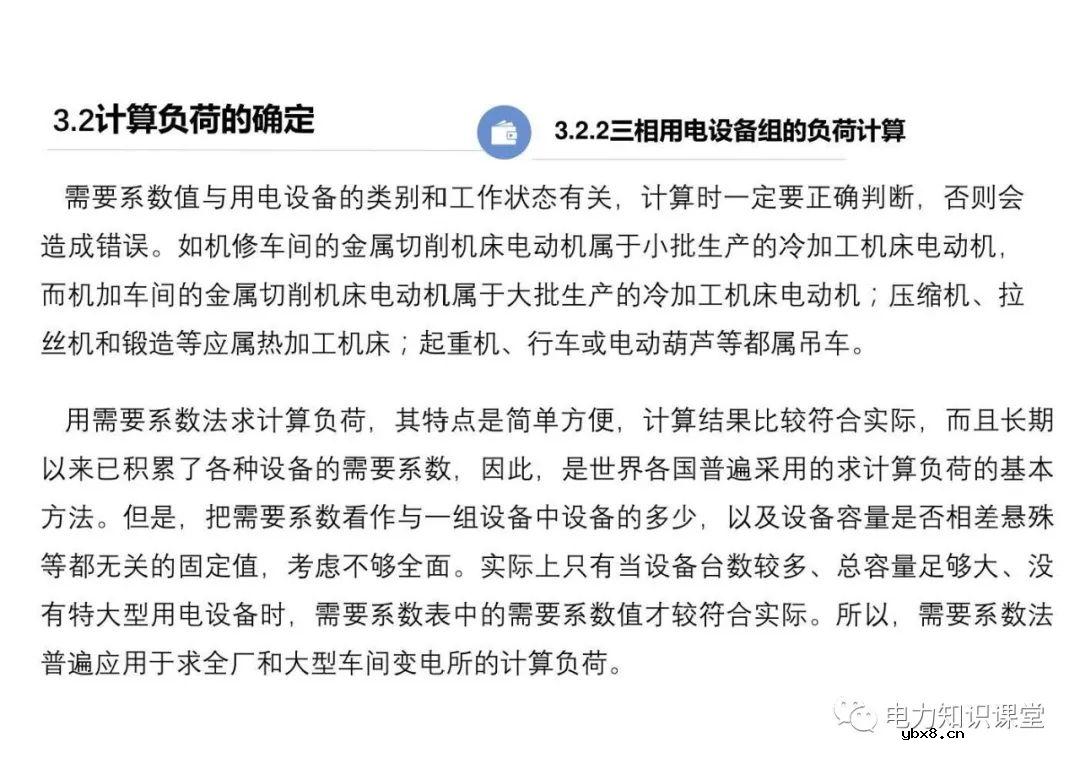

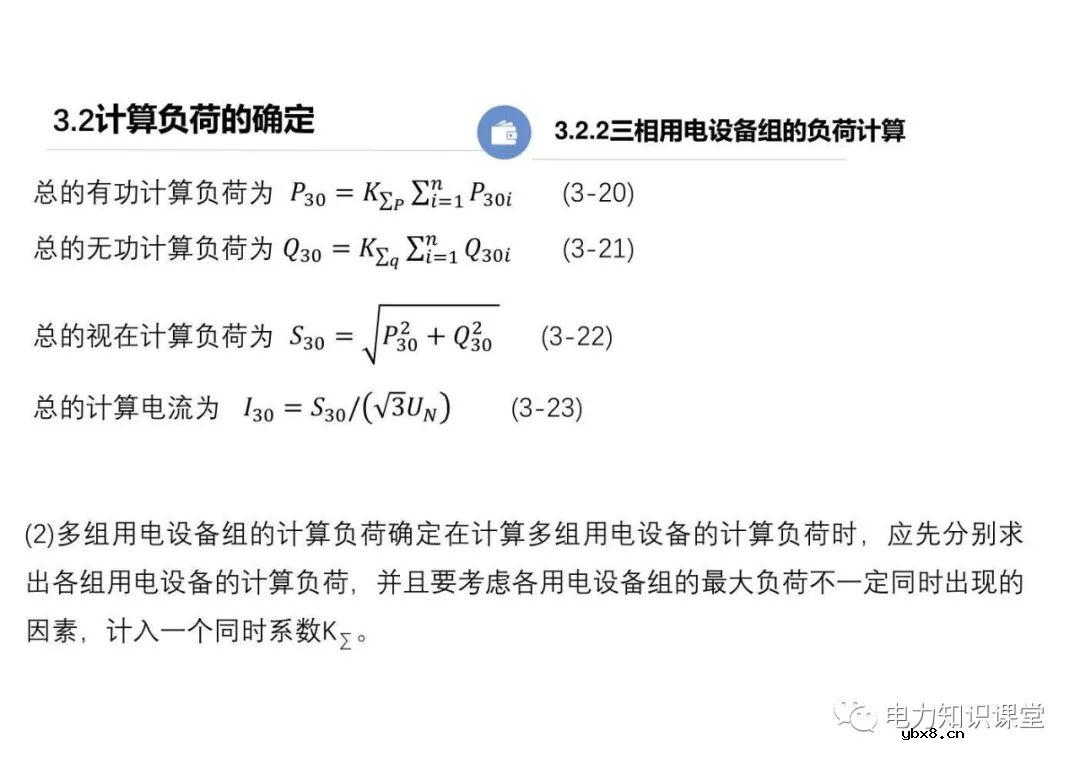

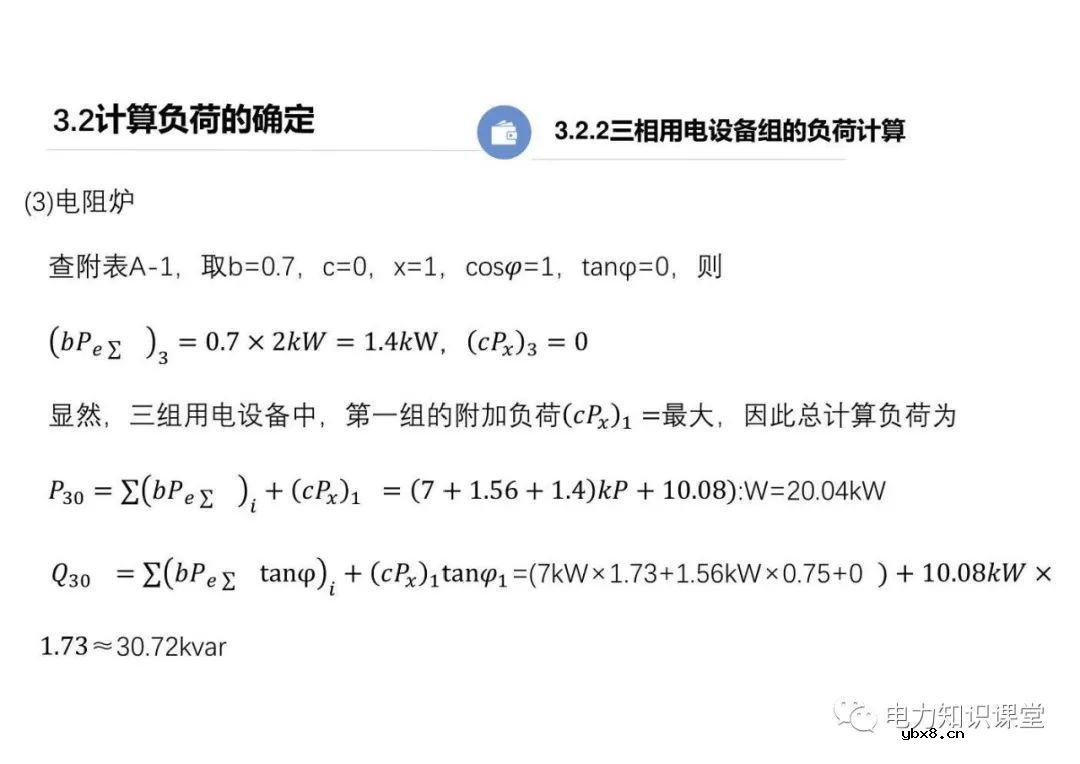

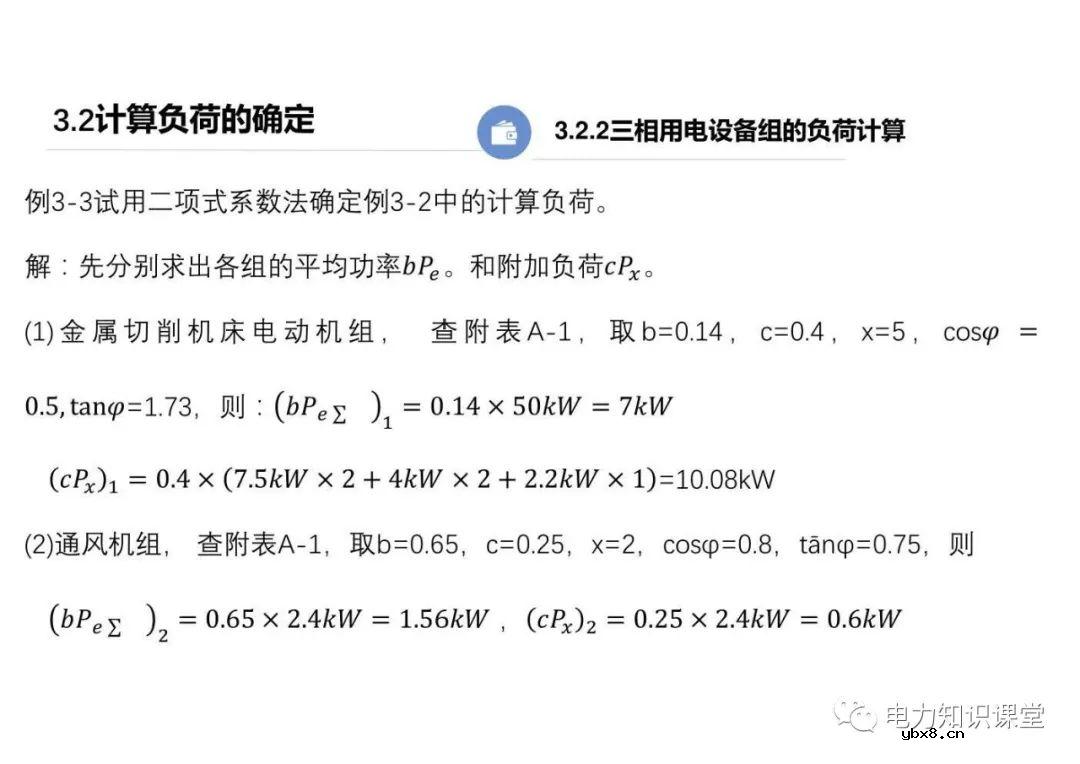

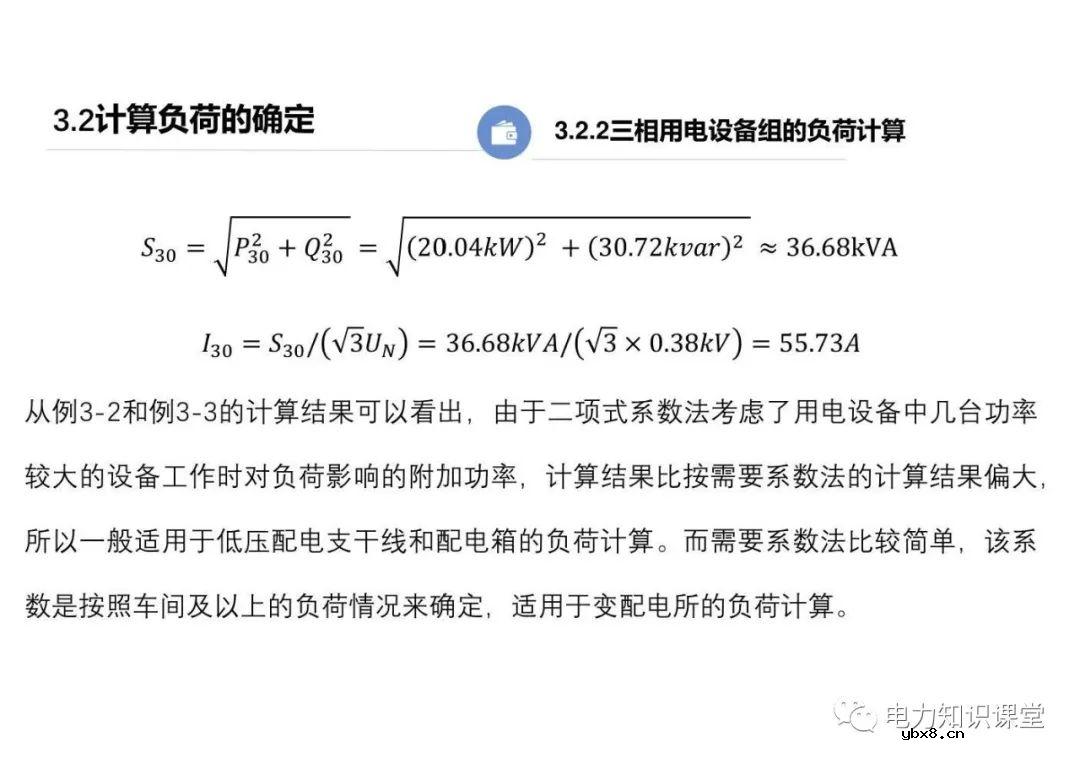

计算负荷的确定

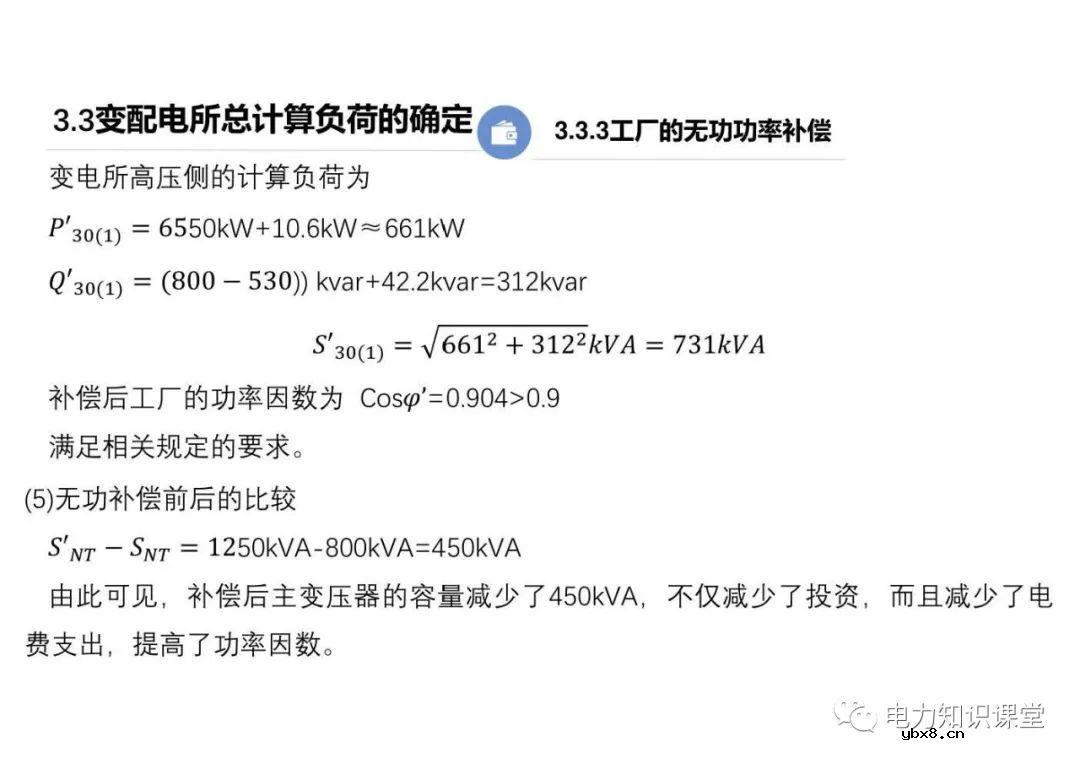

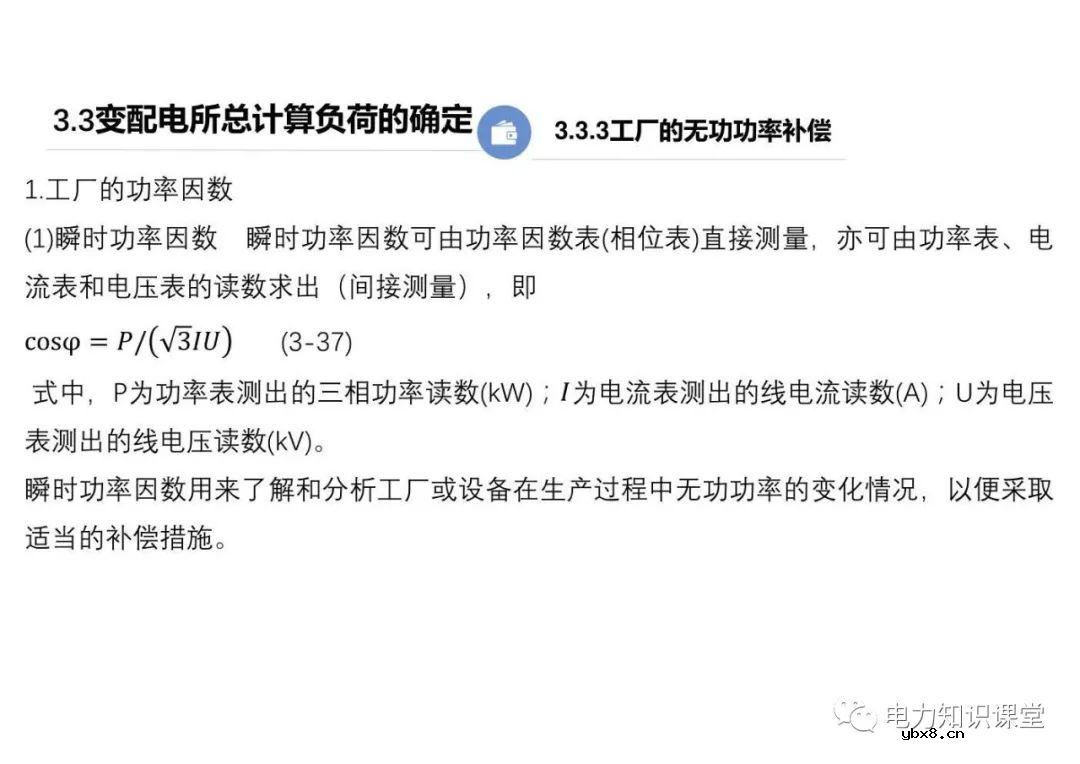

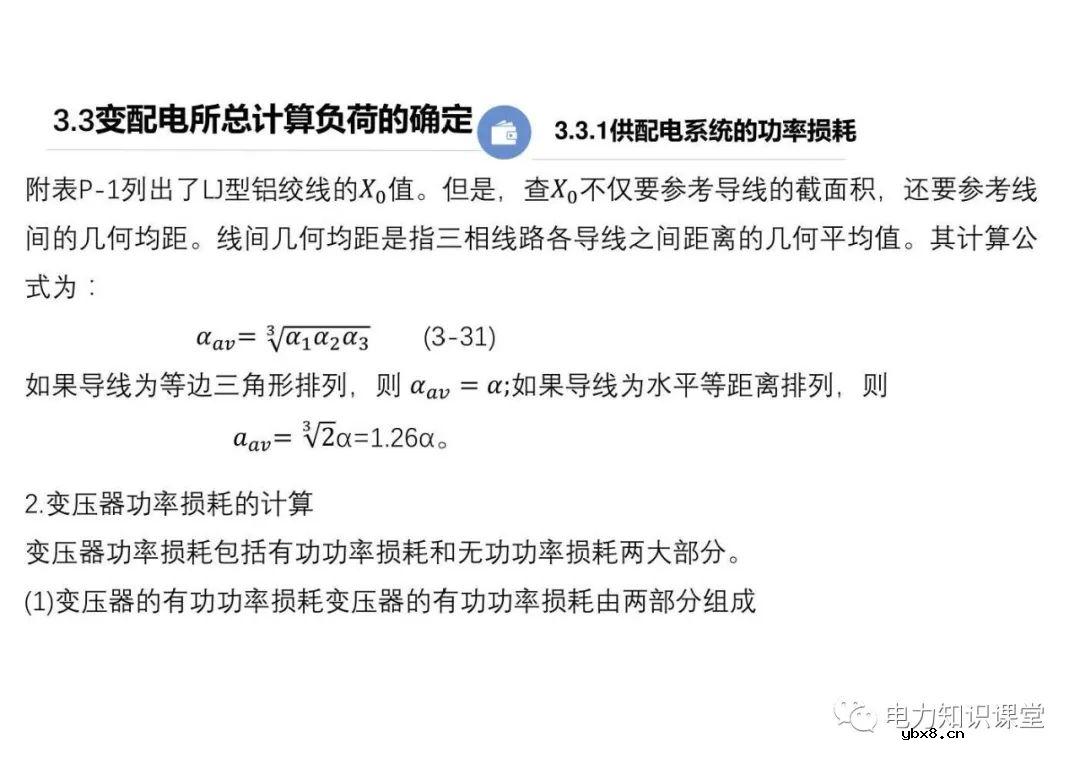

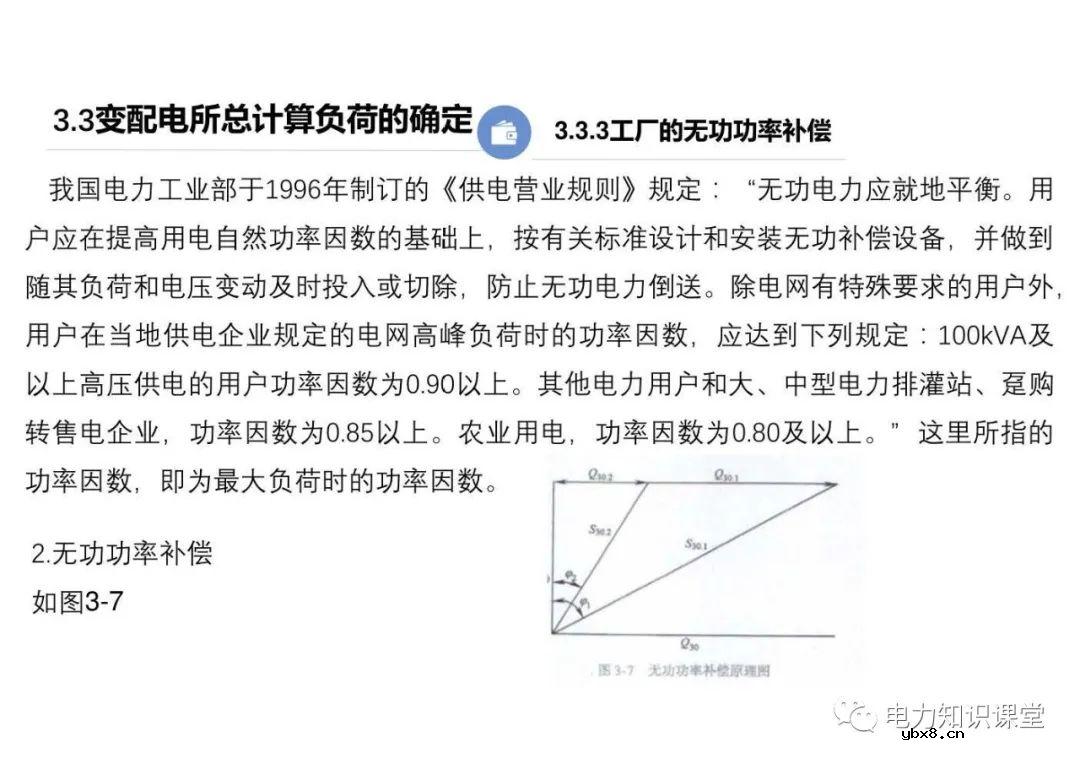

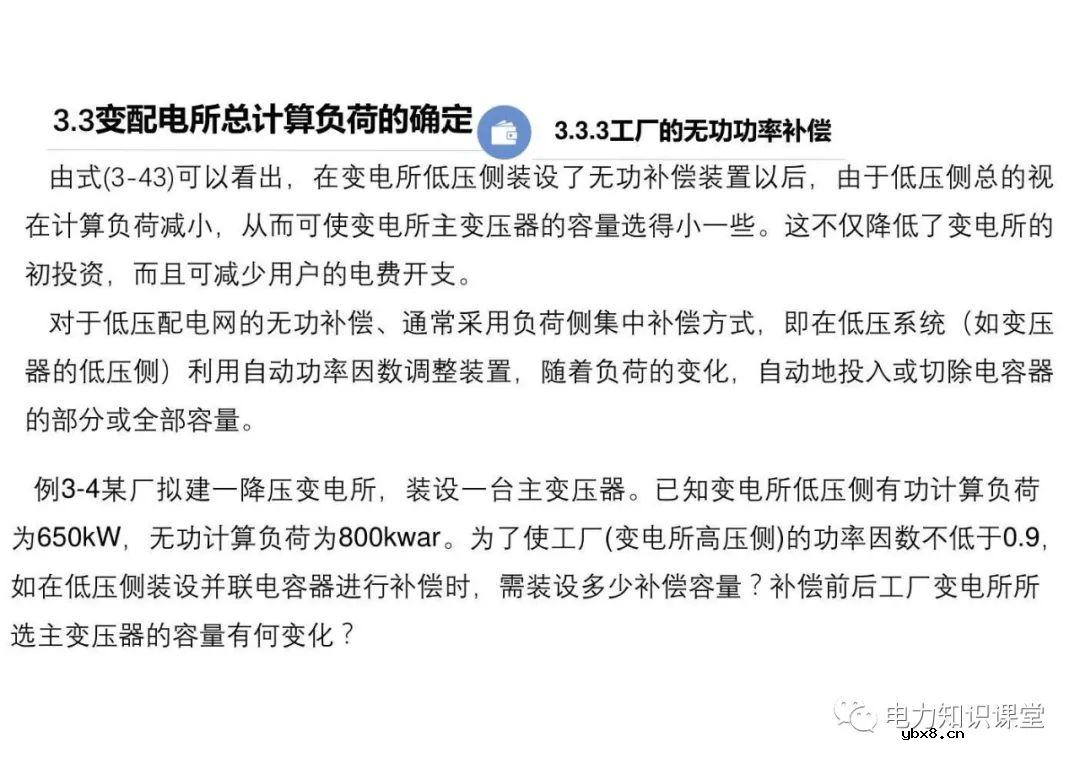

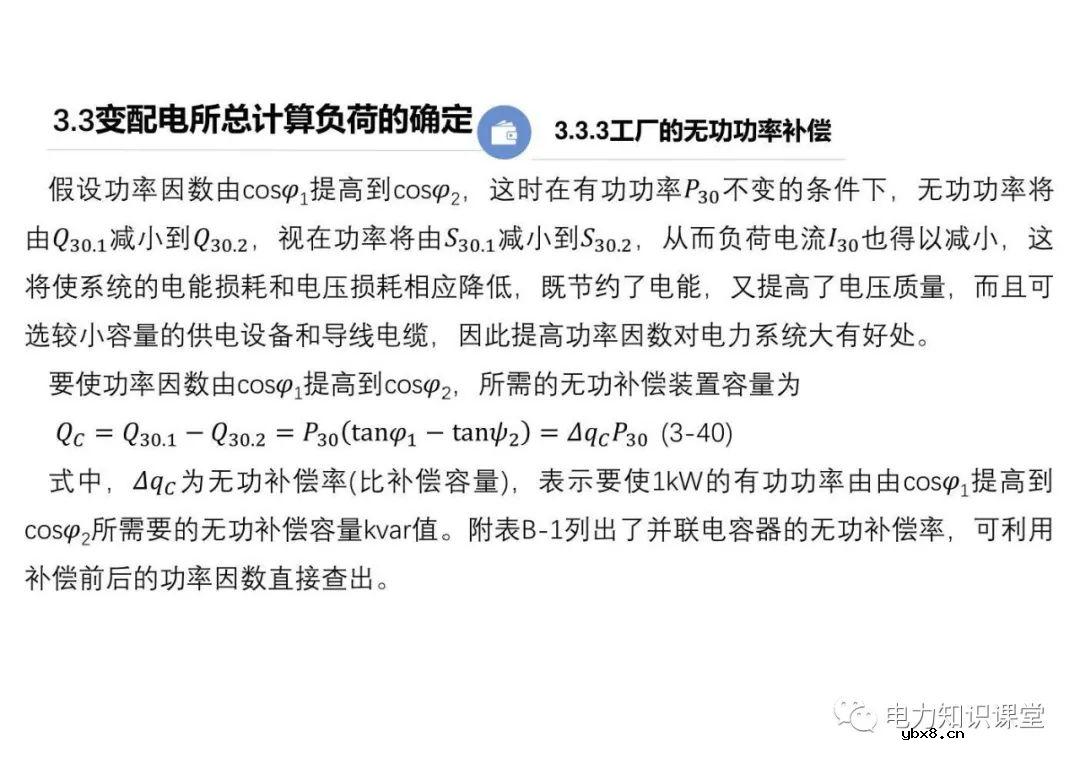

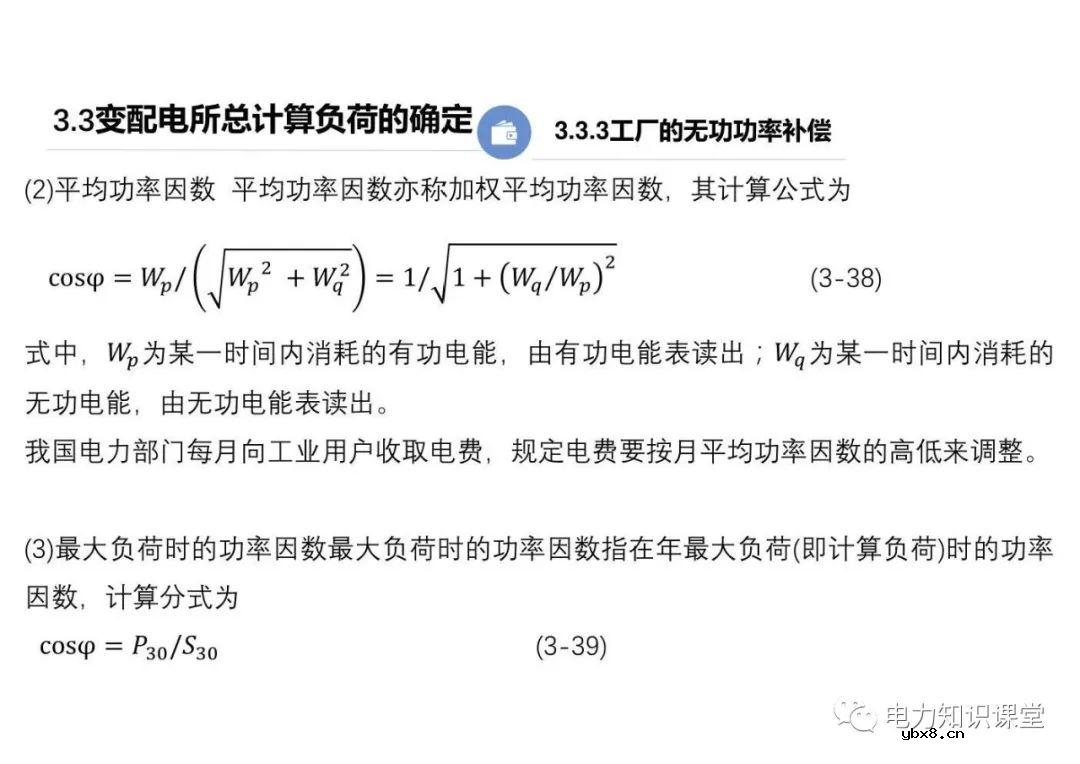

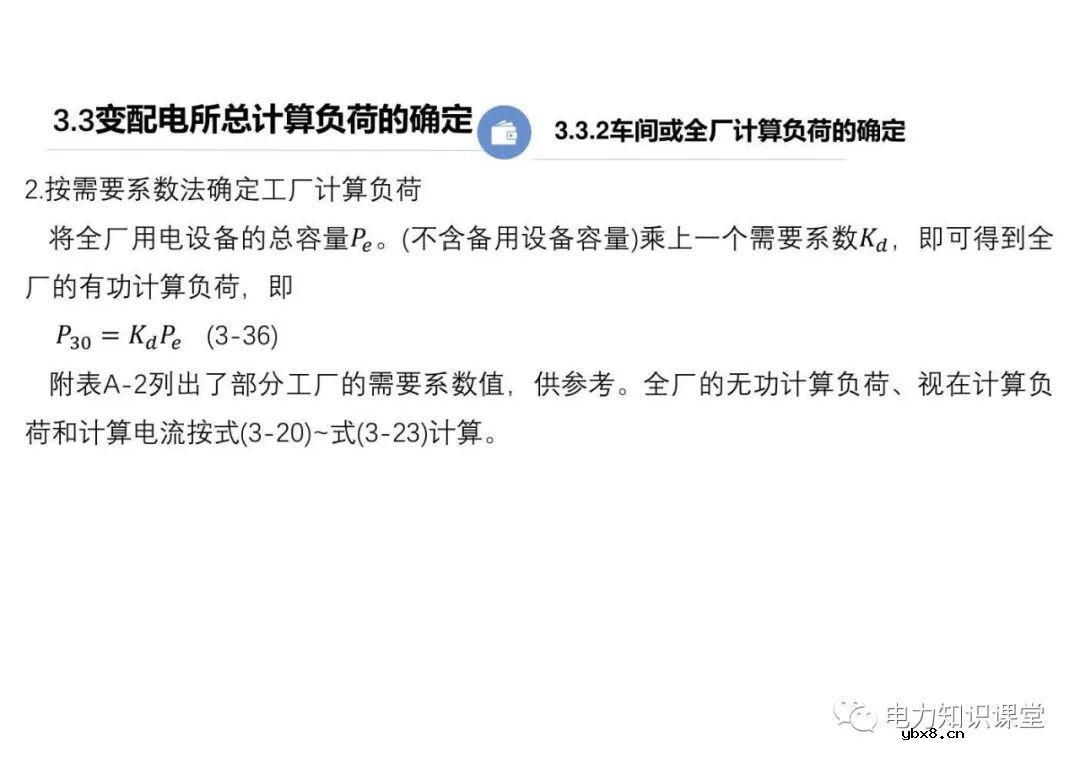

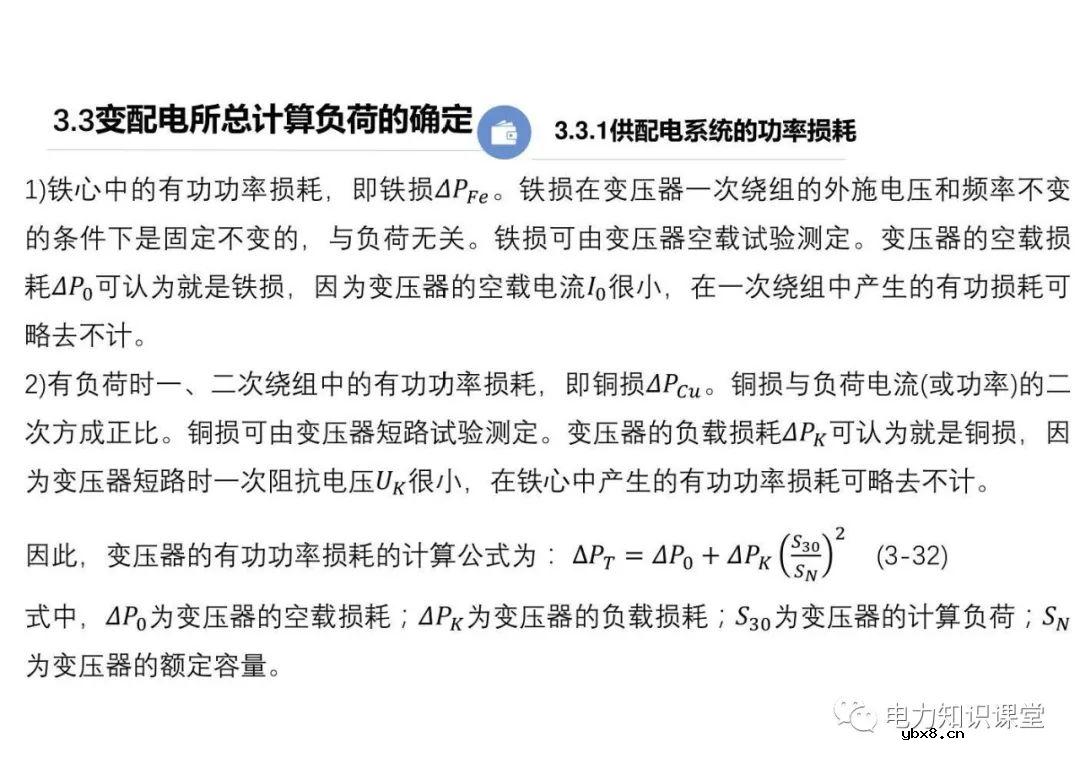

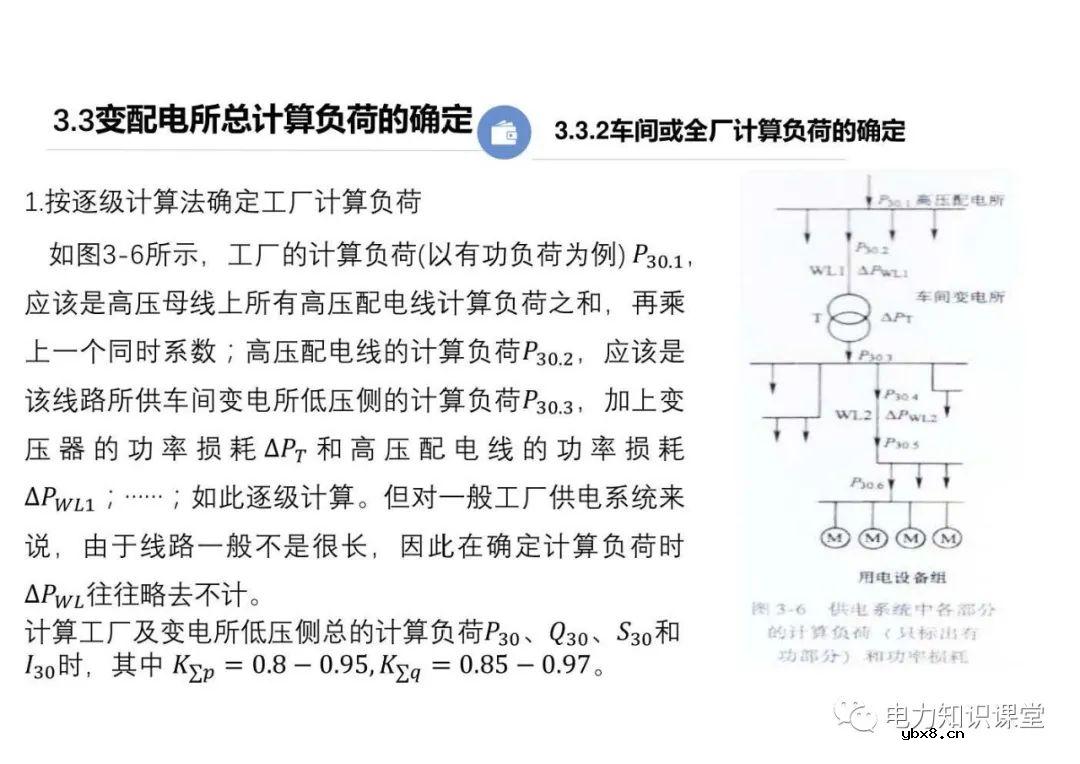

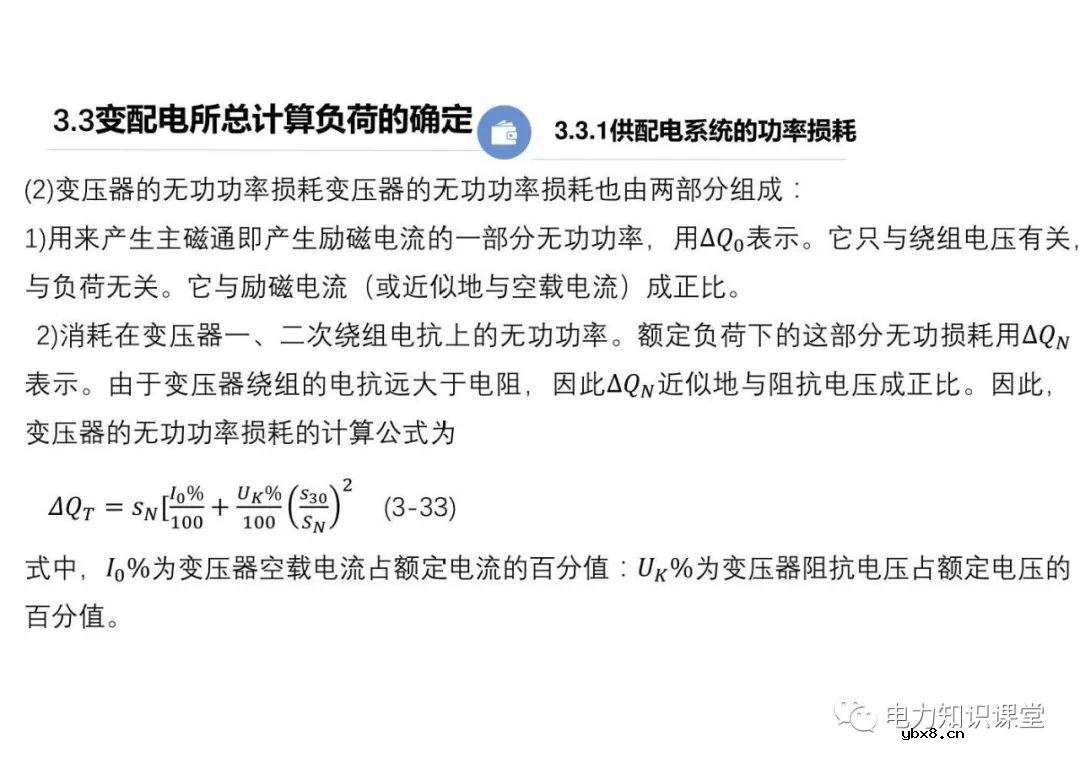

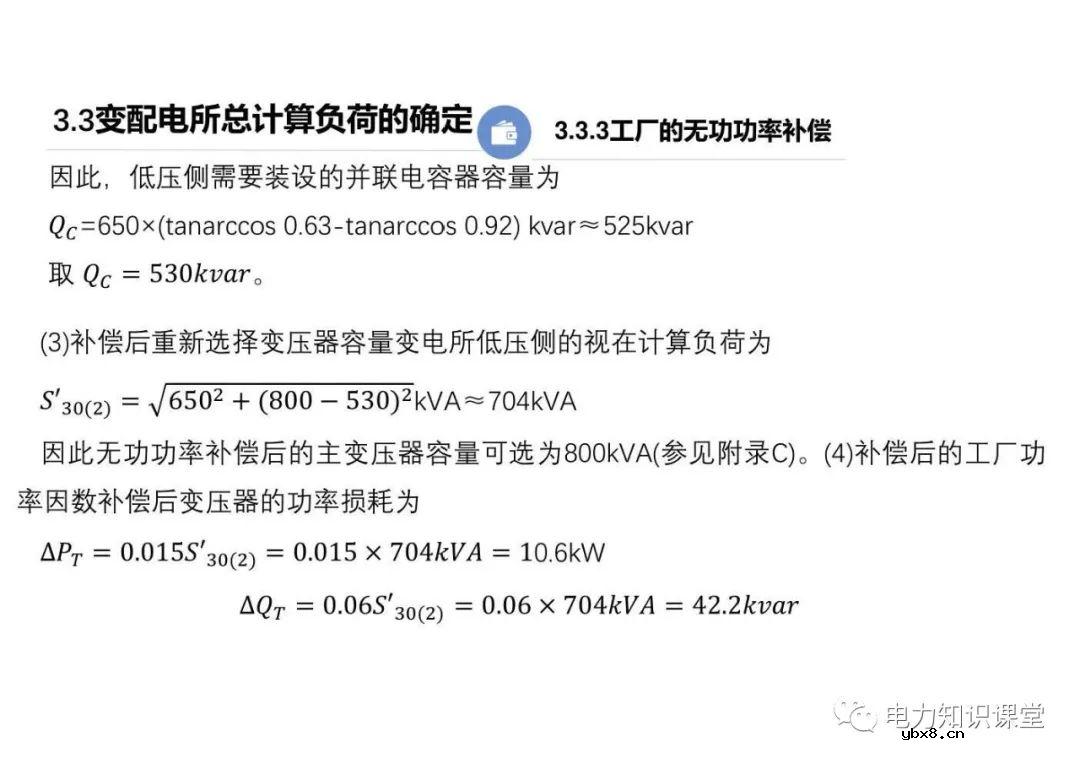

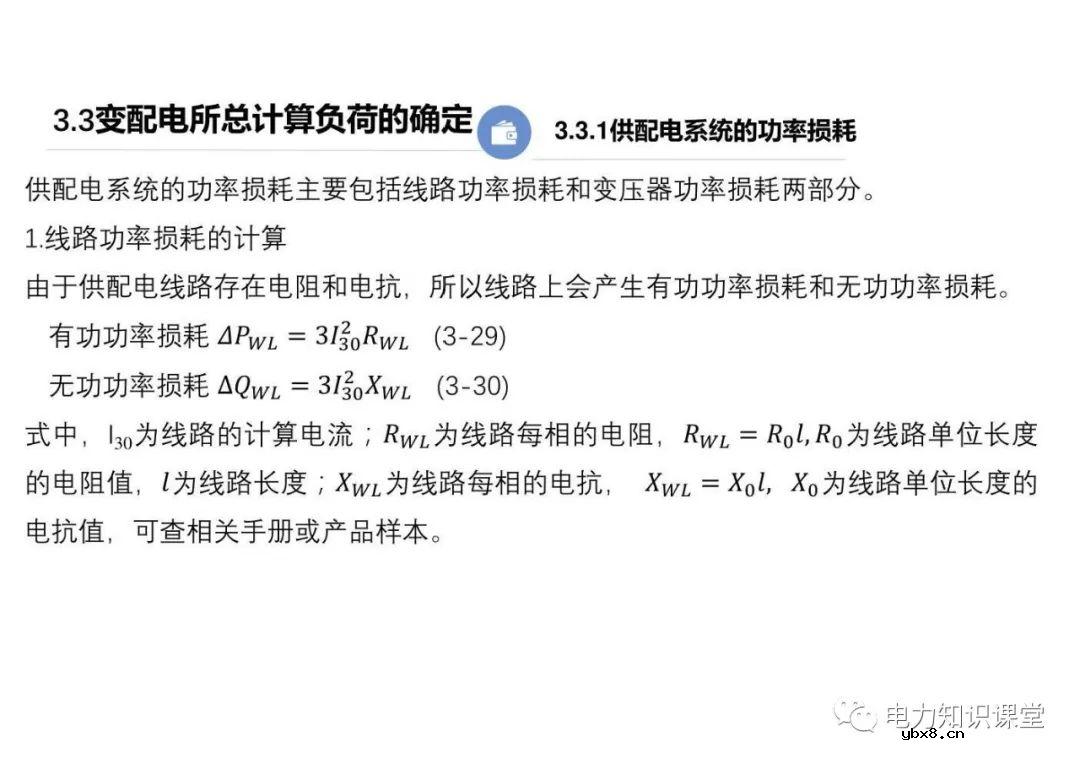

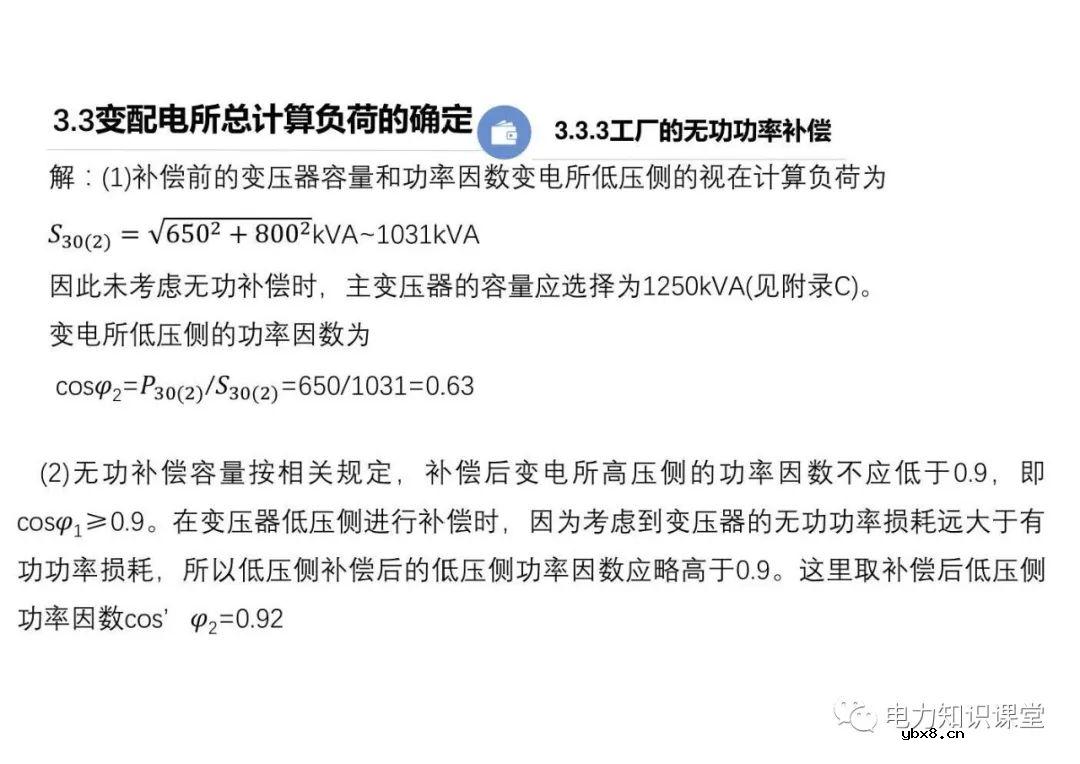

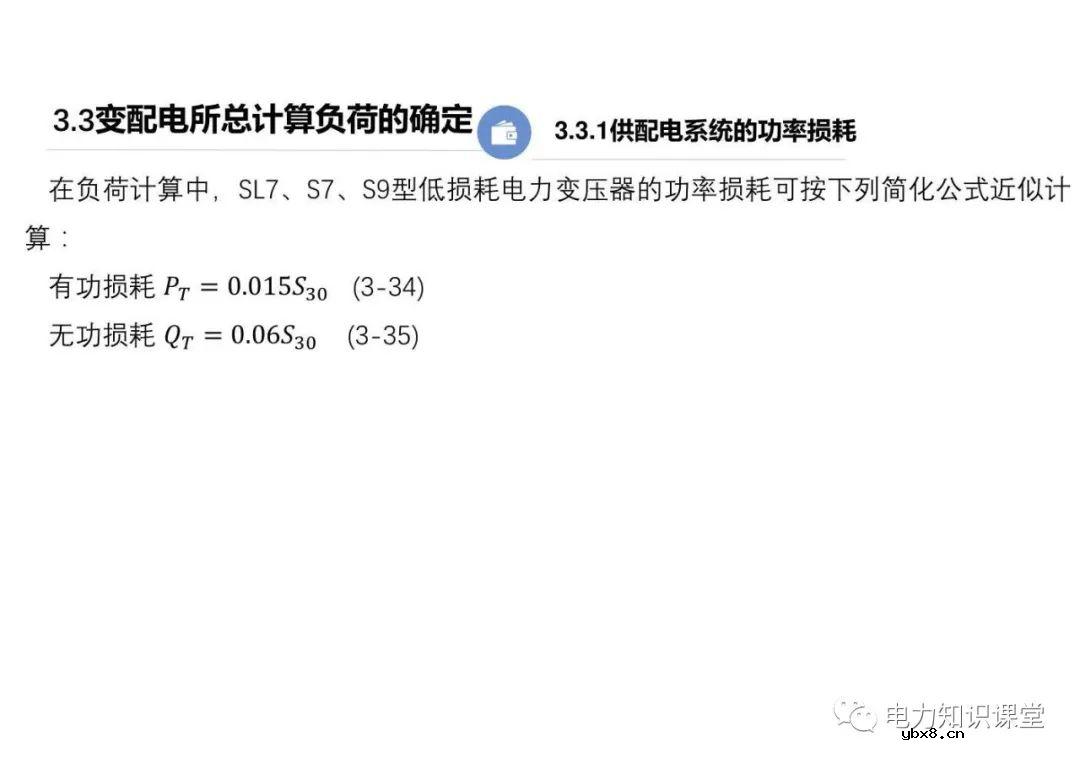

变配电所总计算负荷的确定
