Hi-Q Low ESR 积层陶瓷电容器的新要求

　　近年来，随着无线通讯市场的快速普及及大量数位资料的传输需求，相关通讯设备的传输频率迅速往上提升，从早期900/1,800MHz GSM系统快速发展至今日3G手机与无线网路通讯( Wi-Fi)，所使用的传输频率都在2GHz以上，甚至将来的60GHz应用也有越来越多的讨论，如下表所示。

　　由于高频讯号传输上，对于讯号的品质要求相当高，具备「低等效串联电阻(low ESR;即低耗能)及优越的高频率特性(high Q;即高讯号品质)」之高频通讯用积层陶瓷电容器(RF-application MLCC)，成为近期在积层陶瓷电容器技术发展上的重要研发项目。MLCC的等效电路如下图说明，当频率升高时，实体元件中的ESR与ESL寄生效应都一一浮现，造成元件阻抗随频率升高而降低，直到自我谐振频率 (Self-resonant frequency; SRF)后阻抗才又升高，但此时元件特性已经从电容性转变为电感性。

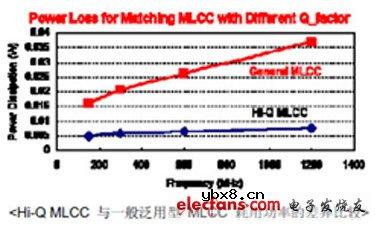

　　也就是说，当MLCC的ESR与ESL越低，将会越接近纯电容，其自我谐振频率会往越高频率移动，更适合在高频方面应用。以下列公式说明讯号通过电容器所耗用的功率与比较图，可以明显发现Hi-Q MLCC在高频率应用的优越之处：

　　Power Dissipation (Pd) on Capacitor = i2 * (XC/Q) or i2 * (ESR)
