电容器的发热特性_电容器发热量计算

　　电容器是储存电量和电能（电势能）的元件。一个导体被另一个导体所包围，或者由一个导体发出的电场线全部终止在另一个导体的导体系，称为电容器。

　　电容器的发热特性

　　在电容率的电压依赖性为非线形的高电容率类电容器中（电容的主要电气特性为C，电容。而电容器的寄生参数如ESR、ESL相对影响较小），需同时观察加在电容器上的交流电流与交流电压。小容量的温度补偿型电容器应具备100MHz以上高频中的发热特性，因此须在反射较少的状态下进行测量。

　　电容器发热量计算

　　随着电子设备的小型化，轻量化，部件的安装密度高，放热性低，装置温度易升高。尤其是功率输出电路元件的发热虽对设备温度的上升有重要影响，

　　但电容器通过大电流的用途（开关电源平滑用、高频波功率放大器的输出连接器用等）中起因于电容器损失成分的功率消耗变大，使得自身发热因素无法忽视。因此应在不影响电容器可靠性的范围内抑制电容器的温度上升。

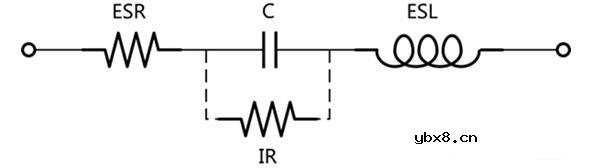

　　理想的电容器是只有容量成分C，但实际的电容器模型包括电极的电阻因素（等效串联电阻ESR）、电介质的绝缘电阻（IR）、电极电感因素（等效串联电阻），具体可用下图中的等效电路表示。

　　

　　交流电流通过电容器时，会因电容器的电阻成分（ESR），产生下式中所示的功率消耗Pe，导致电容器发热。

　　Pe=I2⋅ESR=Qh

　　其中：

　　Pe：电容器消耗的功率［W］。

　　I：流过电容器的电流［Arms］。

　　Qh：单位时间的发热量［J/s］。
