微网储能孤岛运行程序仿真应用案例

“Easygo 仿真平台配置简单，操作便捷，有效提高了工作效率，可代替实际样机进行定性和定量分析，为用户提供高效、安全的测试平台。”

——某储能系统公司

微电网作为大电网的补充，不但具有靠近用户侧、灵活、抗灾能力强等特点，而且还可以提高可再生能源的利用率。近年来，由于光伏发电具有清洁、可再生性，以光伏为主的微电网发展迅速。但由于光伏发电受天气、温度等多种环境因素的影响，具有波动性。为了保证供电的可靠性，光伏微电网需要配置合理容量的储能装置。

微网储能孤岛运行时，有单相带载的需求，当负载不平衡时会导致电压不平衡，需要抑制电压不平衡。为有效验证程序功能，缩短开发周期，某储能系统公司选用了Easygo 仿真平台进行硬件在环（HIL）仿真测试的试用。对此，将基于 EasyGo NetBox 实时仿真器搭建仿真测试系统，按照规程对微网储能孤岛运行程序进行验证测试。

本次实验使用了EasyGo NetBox仿真平台,搭载上位机软件DeskSim。NetBox利用FPGA进行ns级的电力电子系统实时仿真，通过物理IO 对接控制器进行测试，满足电力电子系统高频控制的特点。由于接口都是弱电信号，无需担心安全问题，极大加快测试的进程。

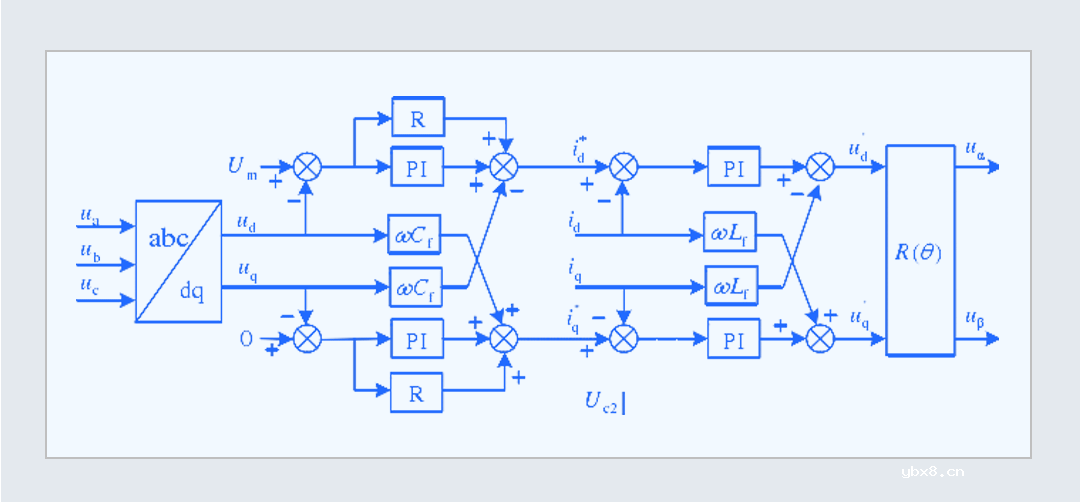

为测试三相系统不平衡负载下，PR控制策略的效果，在原来电压电流双闭环的基础上加入PR控制。分别使用MATLAB和半实物仿真验证带载50kw不平衡负载的效果，在实机上因条件限制只测试2.5kw的单相负载。

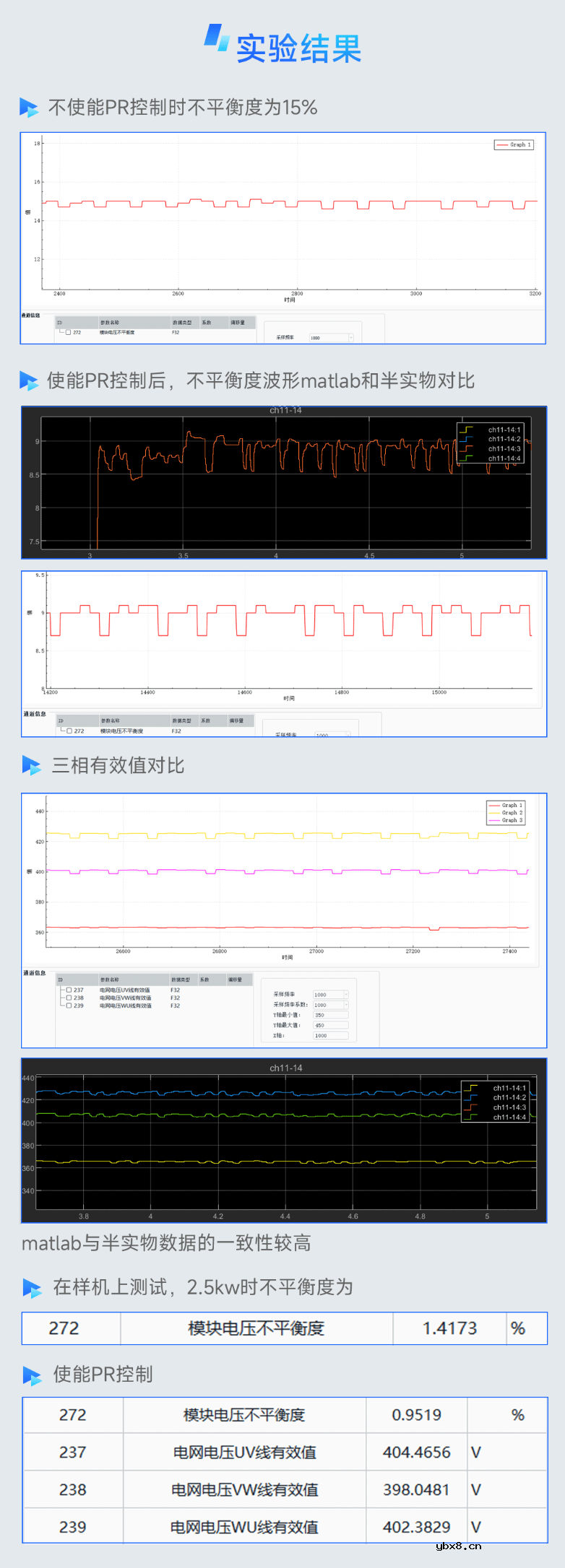

我们可以看到，不平衡度也明显改善。虽然不平衡控制与预期效果有轻微差距，但是从matlab、半实物和实际样机的数据来看，半实物能代替实际样机进行定性和定量分析。验证了EasyGo 仿真平台的准确性与可靠性，可为用户提供高效、安全的测试平台。

NetBox 是一款基于FPGA的电力电子实时仿真产品。FPGA无需编译，直接建好模型就可以运行，操作简单。离线仿真验证的模型基本无需修改，就能变为实时仿真模型，极大贴近用户simulink使用习惯。配置上EasyGo DeskSim软件，方便完成系统模型下载运行，实时调参，数据记录等功能，从而进行半实物仿真。
