变压器组别接线详细图

　　变压器组别接线

　　在变压器的接线中，常常遇到组别的问题，为了让大家 更快更好地记住变压 器的组别，特编辑此篇，方便大家记忆。

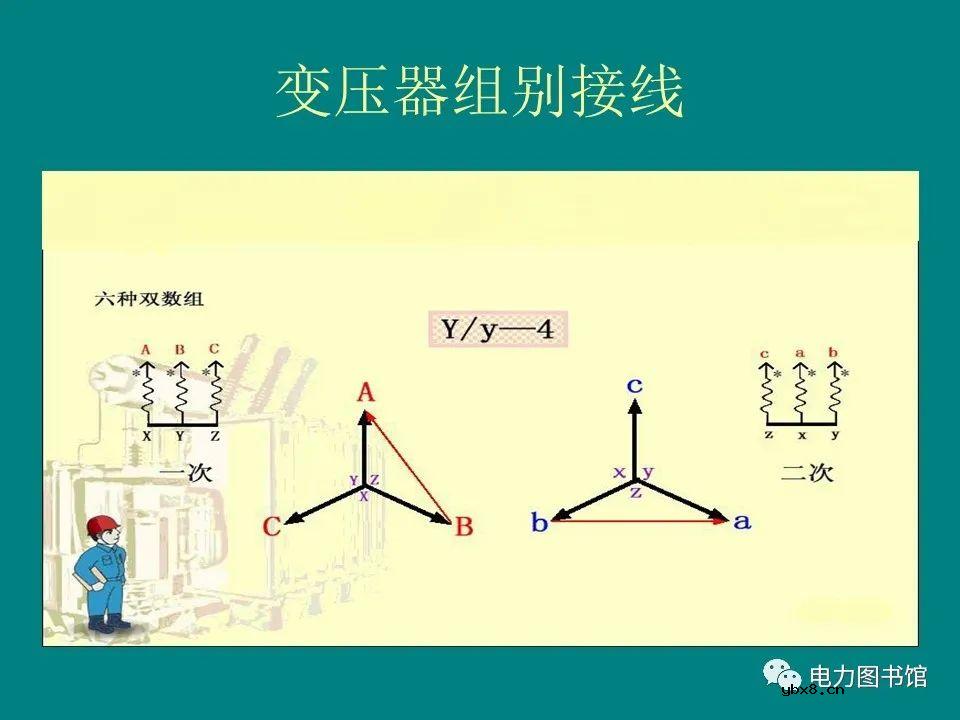

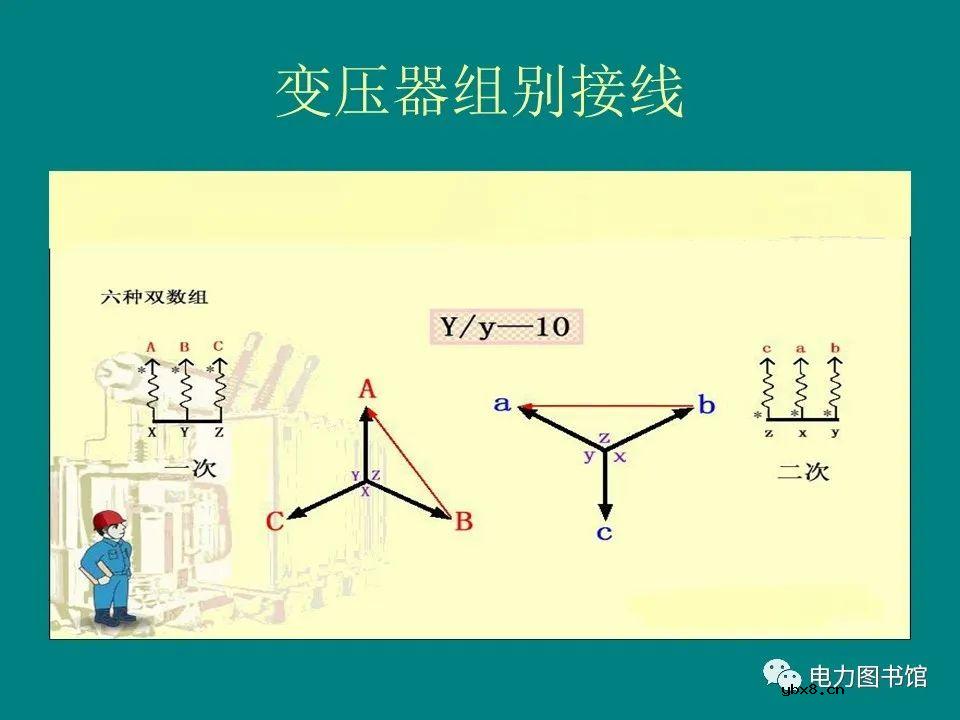

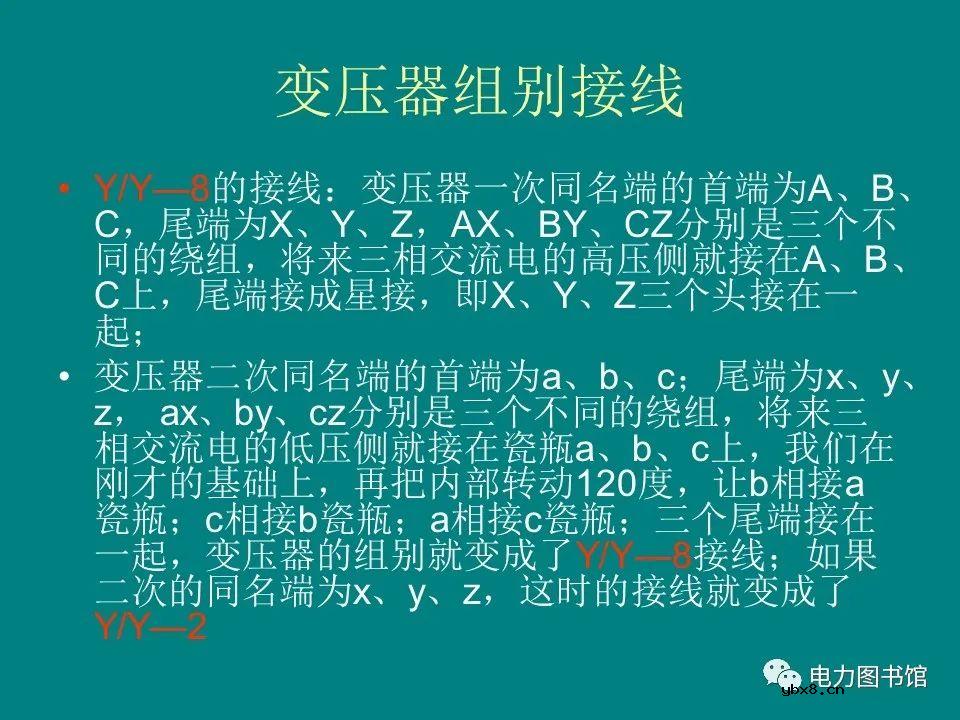

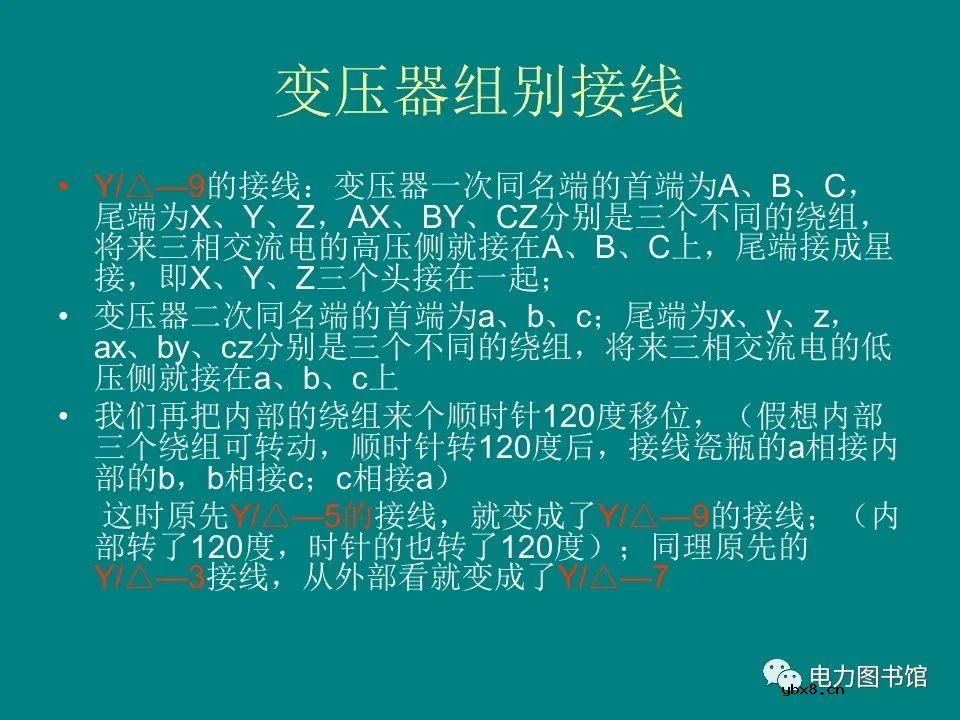

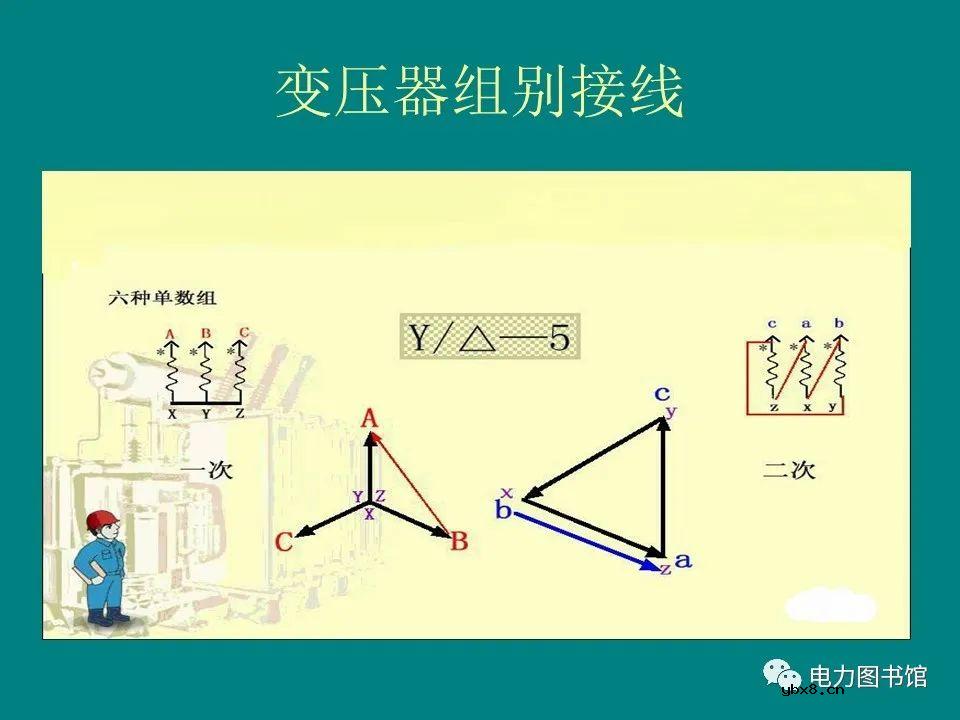

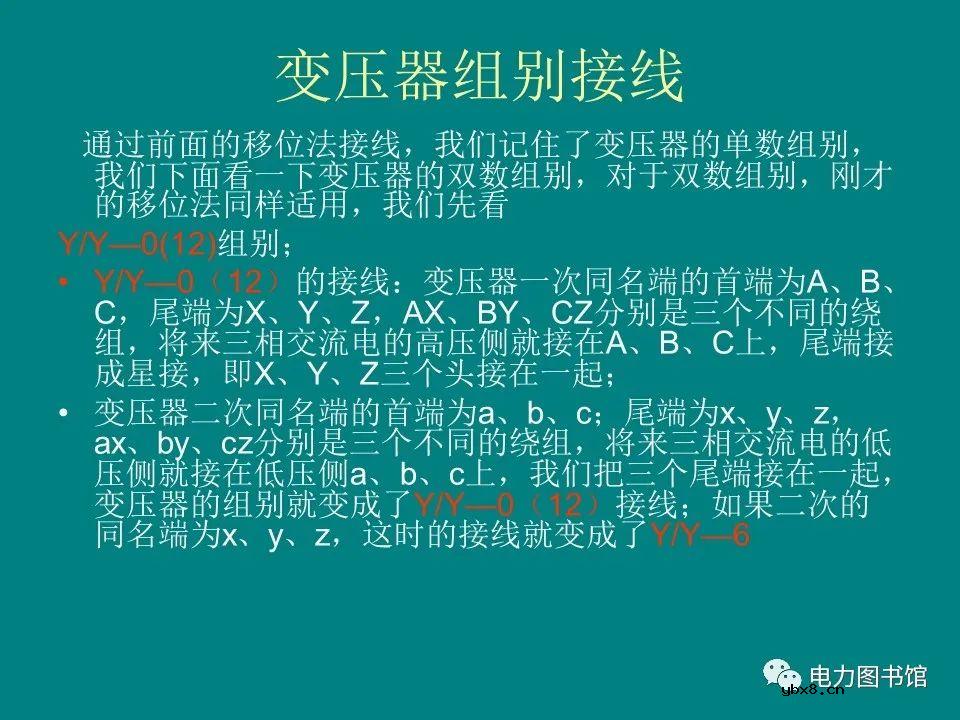

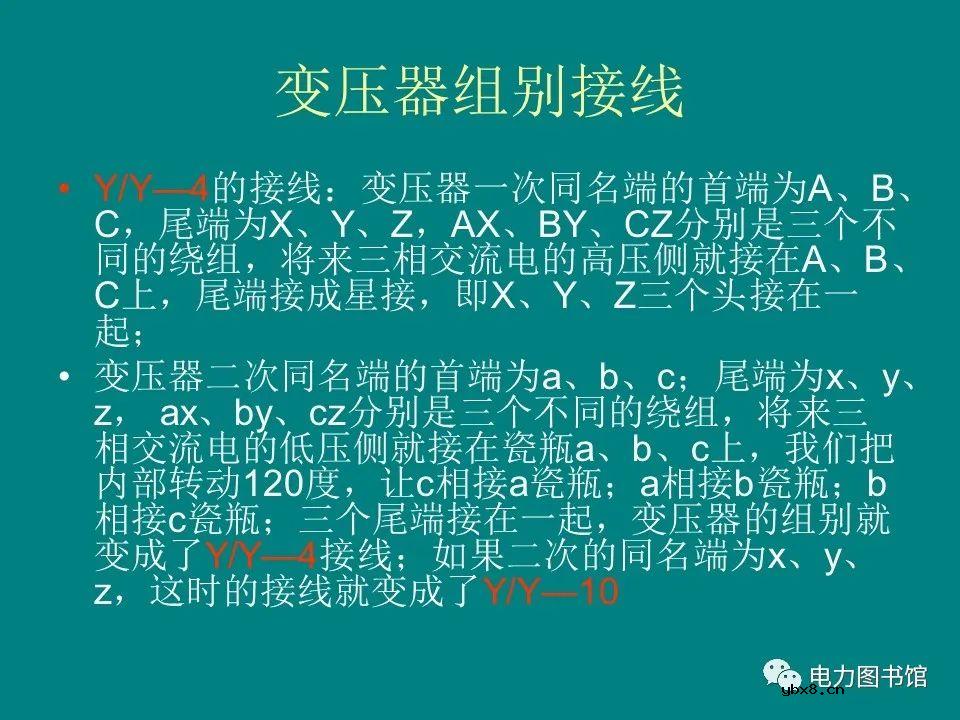

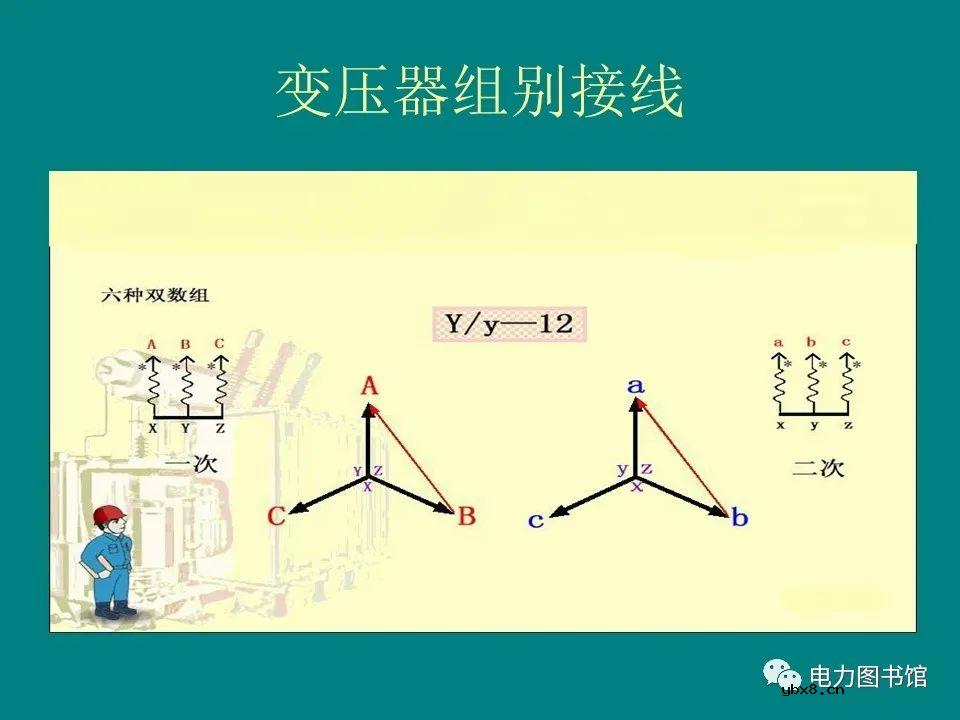

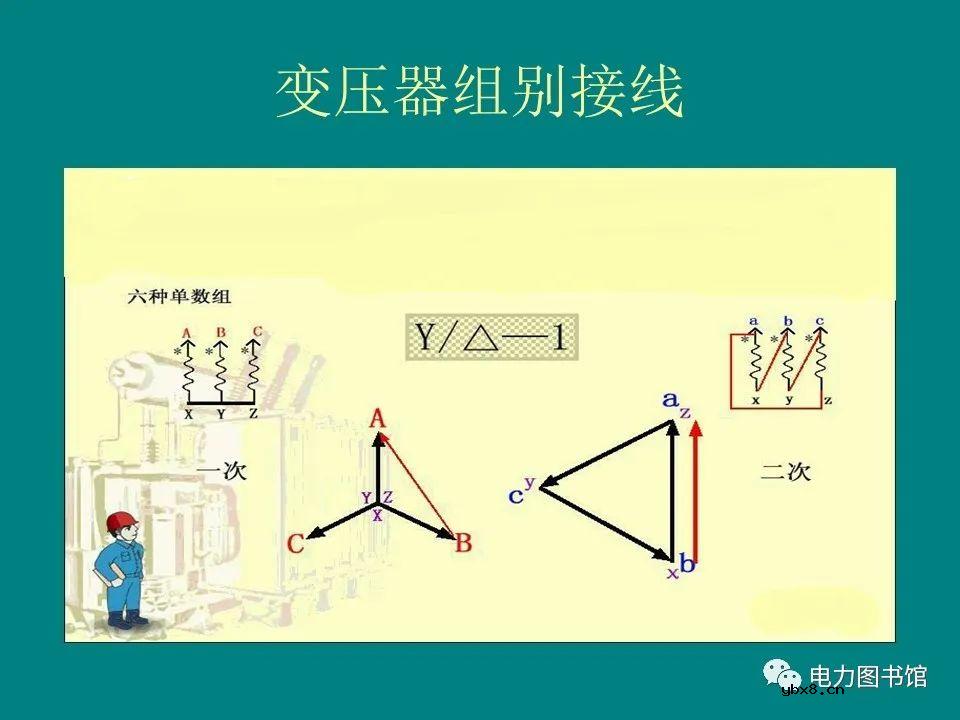

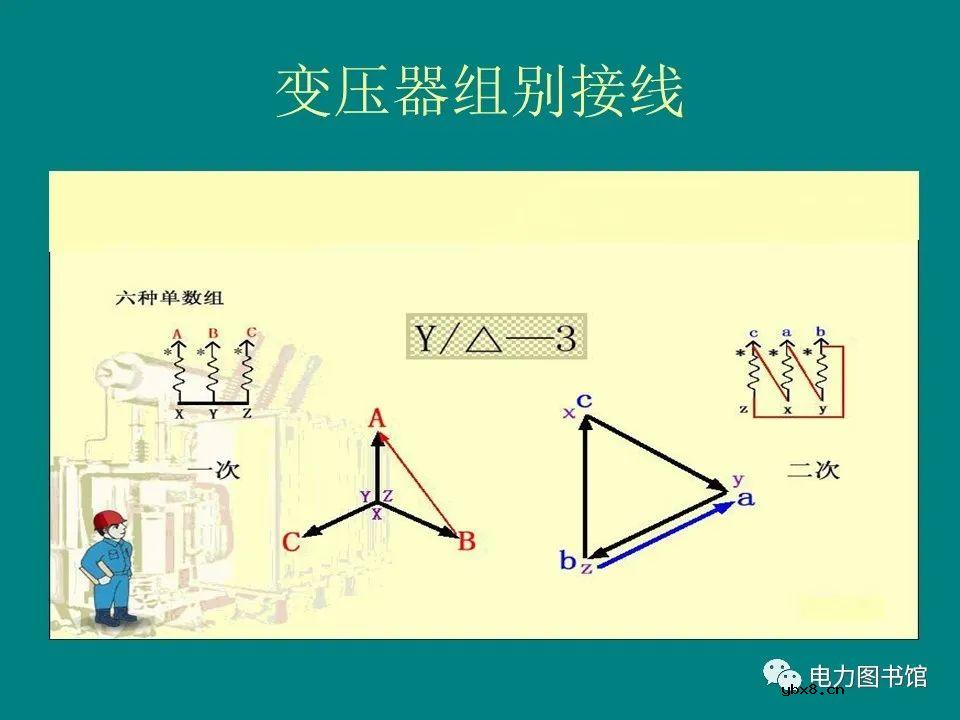

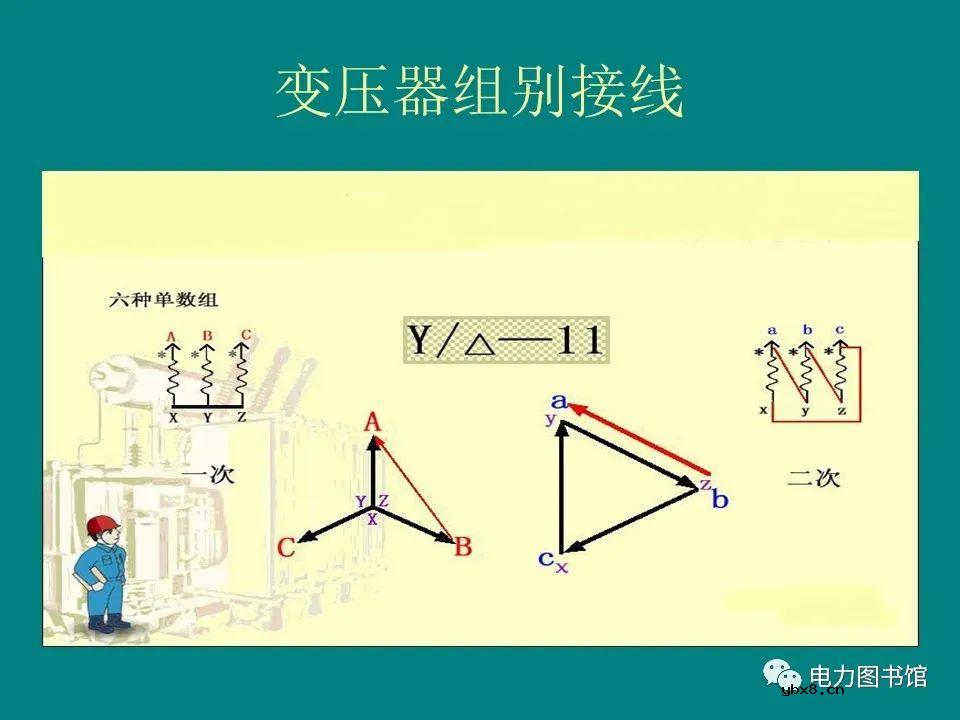

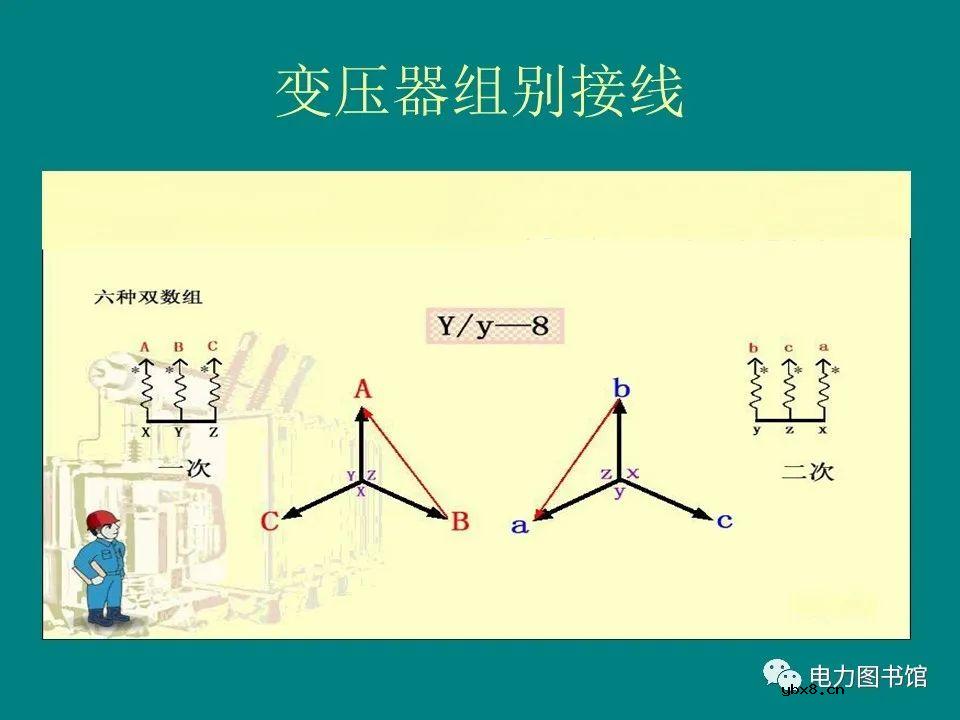

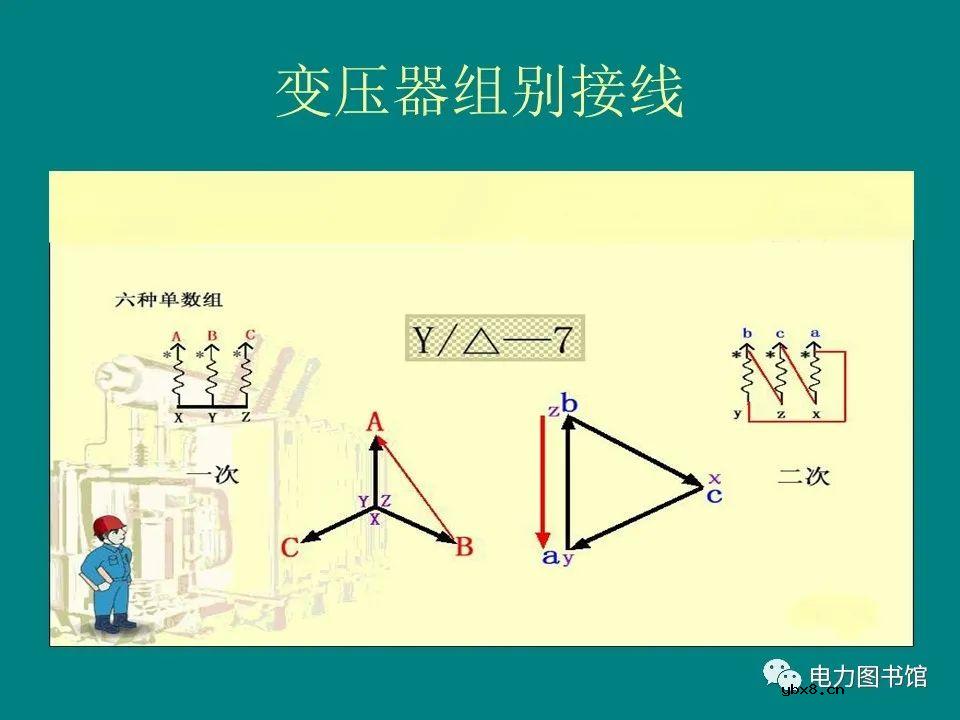

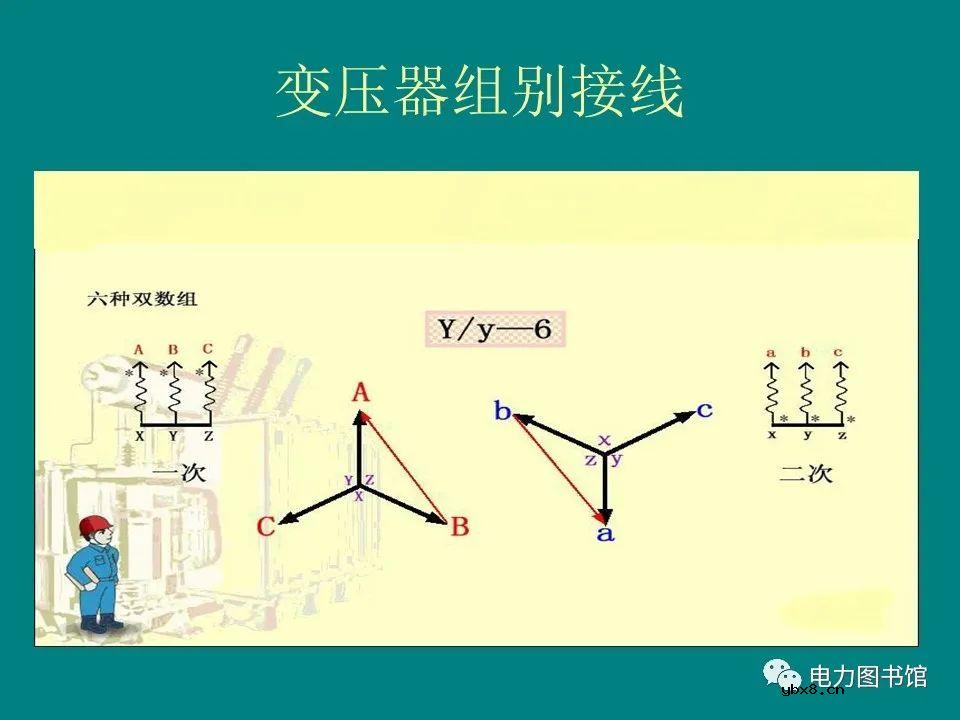

　　变压器的绕组分为首端，未端，同为首端或末端的一头叫同名端，一次、二次接法相同，（ 都是星接或角接）变压器组别为偶数，（0、 2、4、6、8、10、）;一次、二次接法不同（一次星接。二次角接或次角接，二次星接）变压器组别为奇数， （1、3、5、7、9、11）每个钟点数相差30度，比如Y1A--11组别，表示二次线电压超前一次线电压30度。下面分别介绍不同组别的接线。
