绝缘电阻试验原理及目的分析

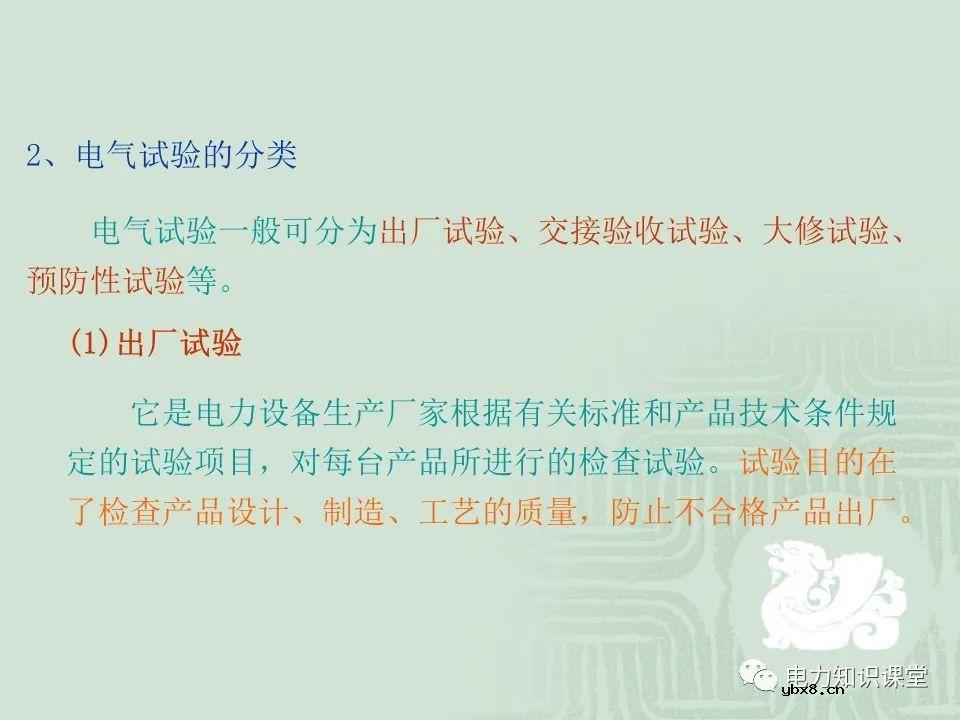

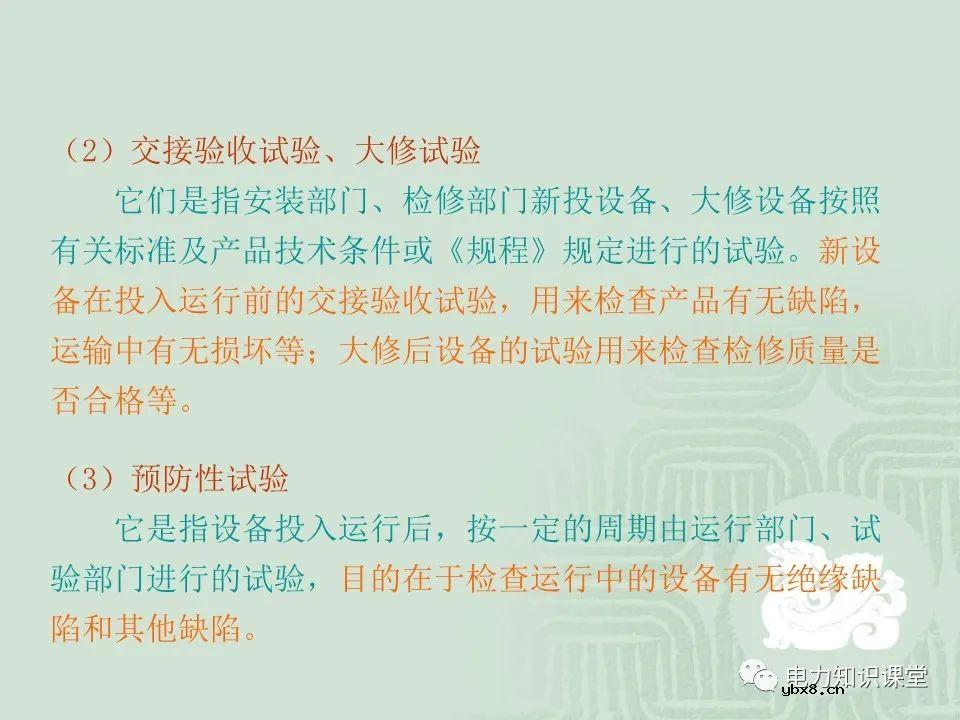

电力系统运行着众多的电力设备，而电力设备的安全运行是保证安全可靠发供电的前提。而电力设备在运行中，由于电压、热、化学、机械振动以及其他因素的影响，其绝缘性能会出现劣化，甚至会失去绝缘性能，造成事故。据有关统计分析，电力系统中60%以上的停电事故是由设备绝缘缺陷引起的。这就需要运行部门的电气试验人员通过电气试验，在设备投入之前或运行中了解掌握设备的绝缘情况，以便在故障发展的初期就能够准确及时地发现并处理，预防性试验由此而得名。

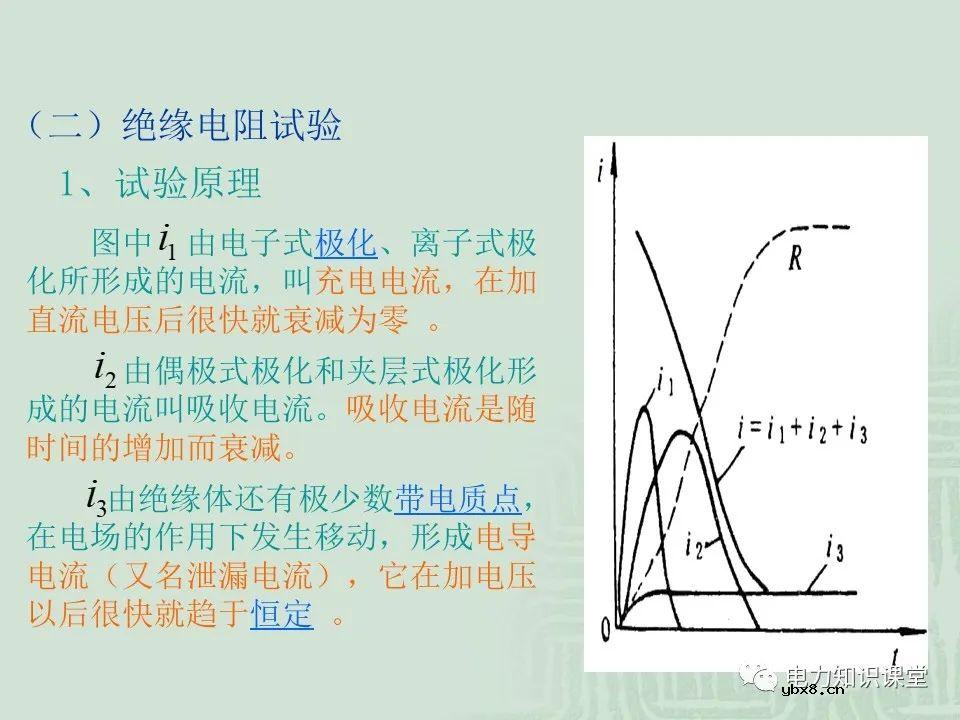

原理：

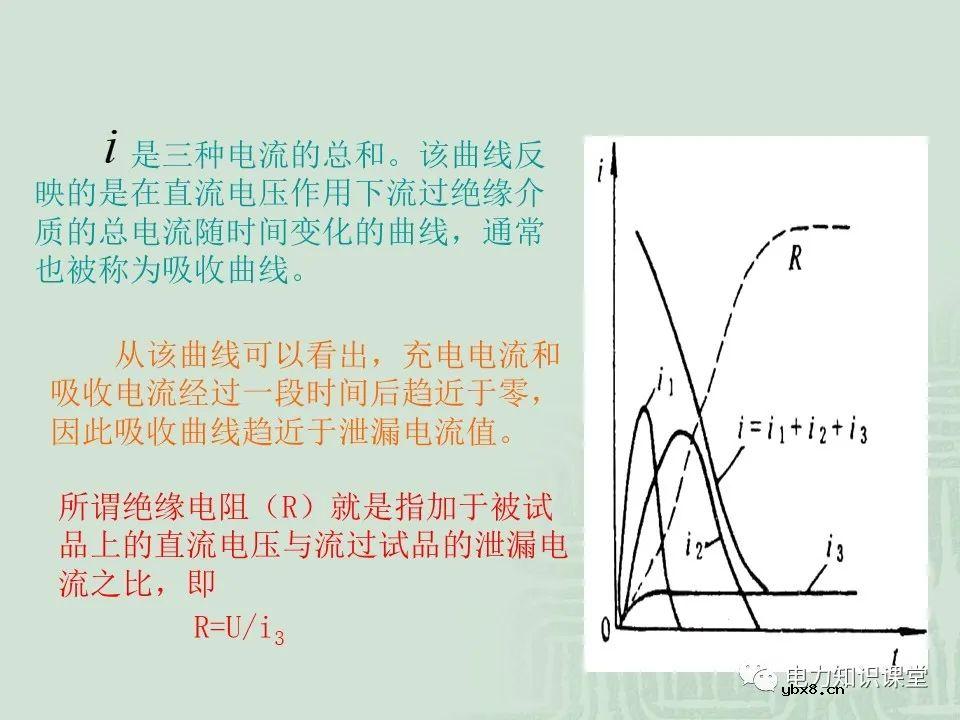

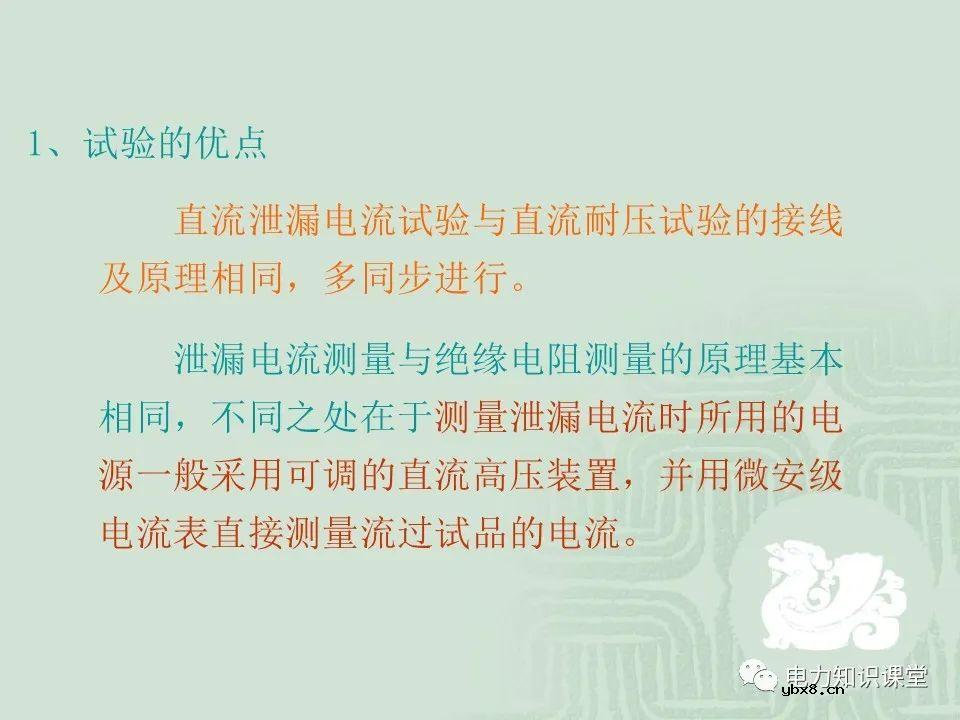

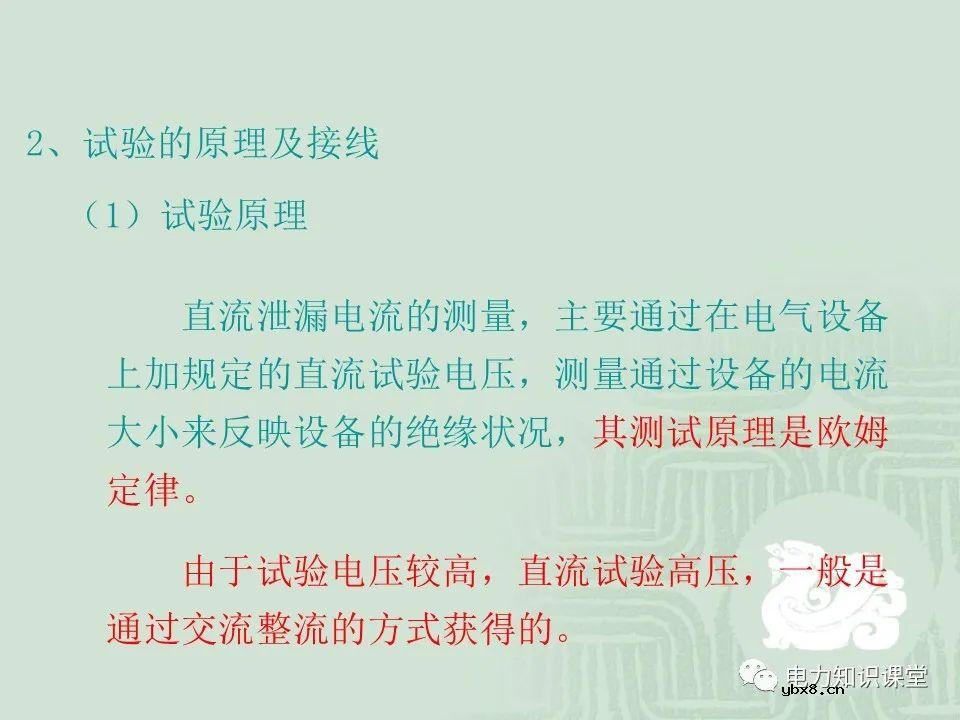

绝缘电阻试验就是在绝缘上施加一定的直流电压，测量绝缘的电阻，以反映流过绝缘的电流。

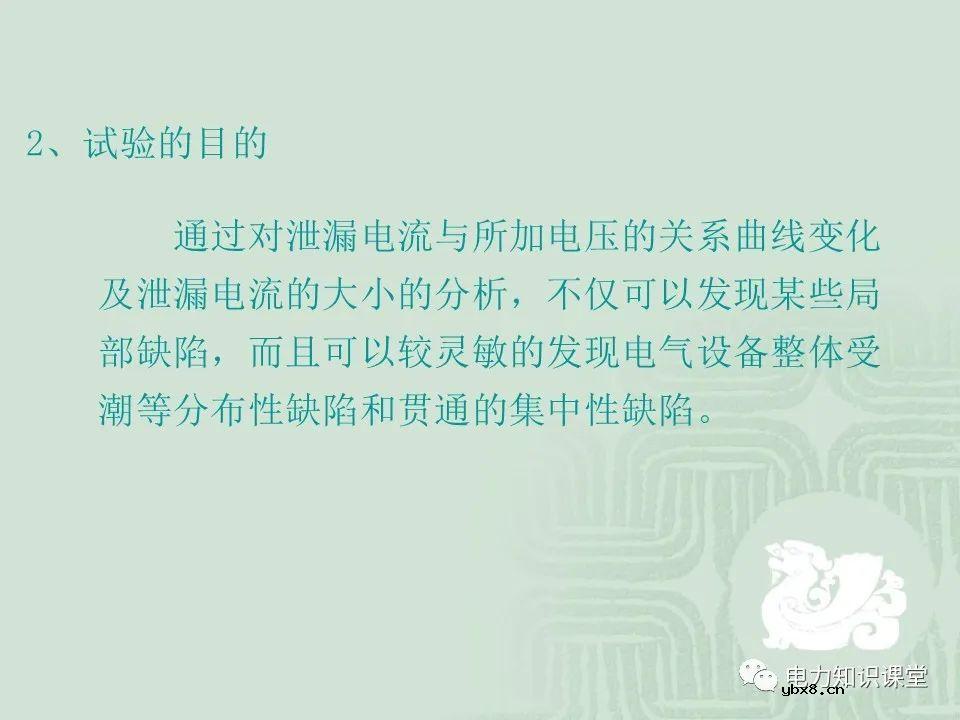

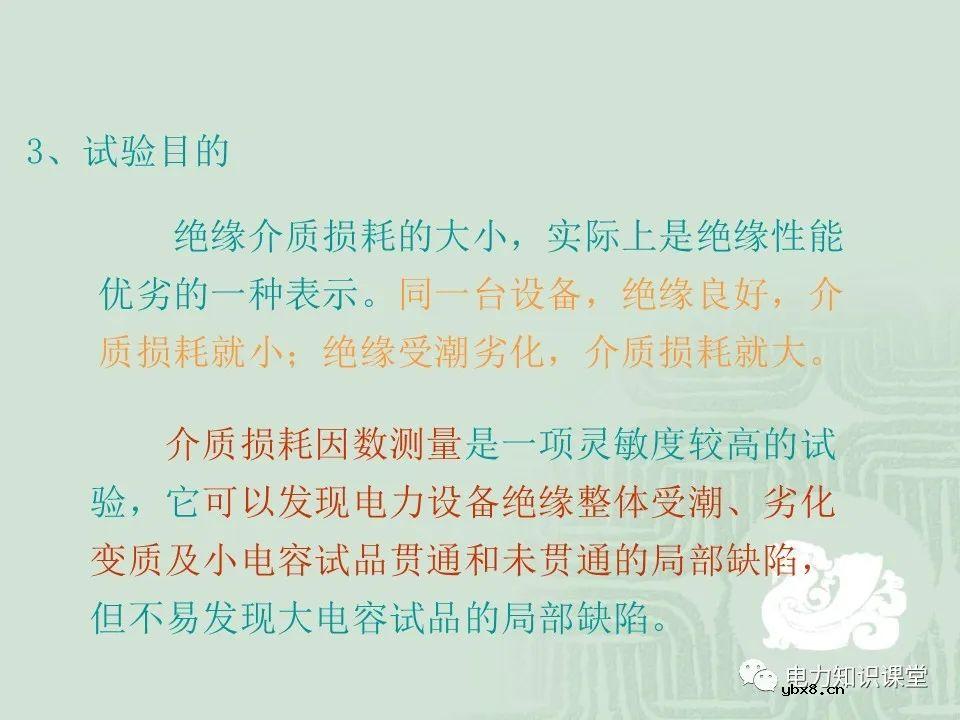

2、试验目的

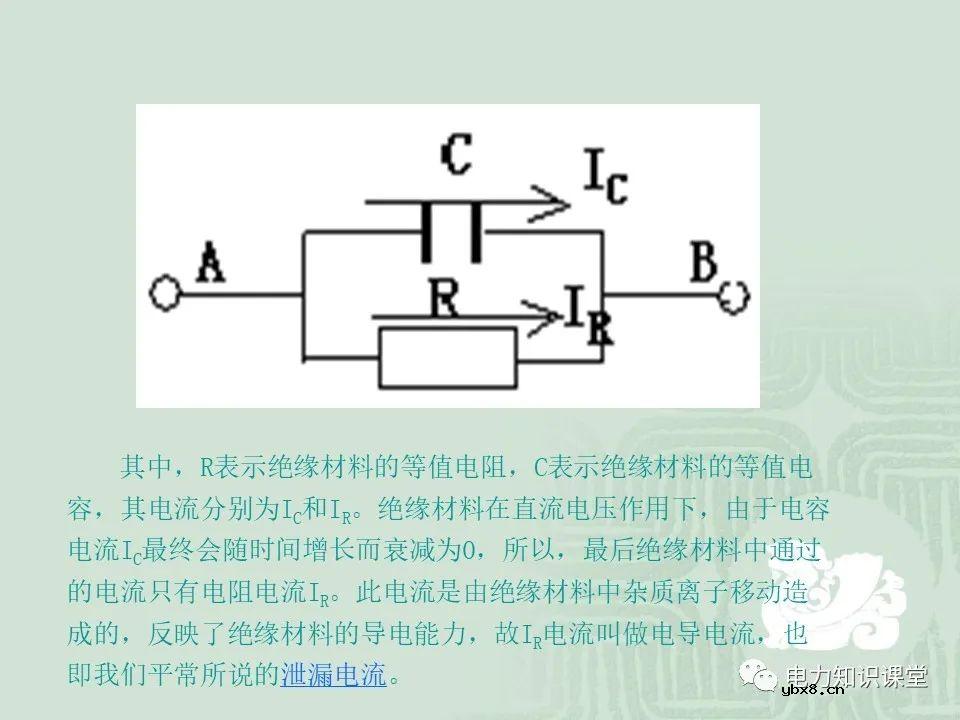

对于良好洁净的绝缘，无论绝缘体内或是表面的离子数都很少，电导电流很小，绝缘电阻值很大。

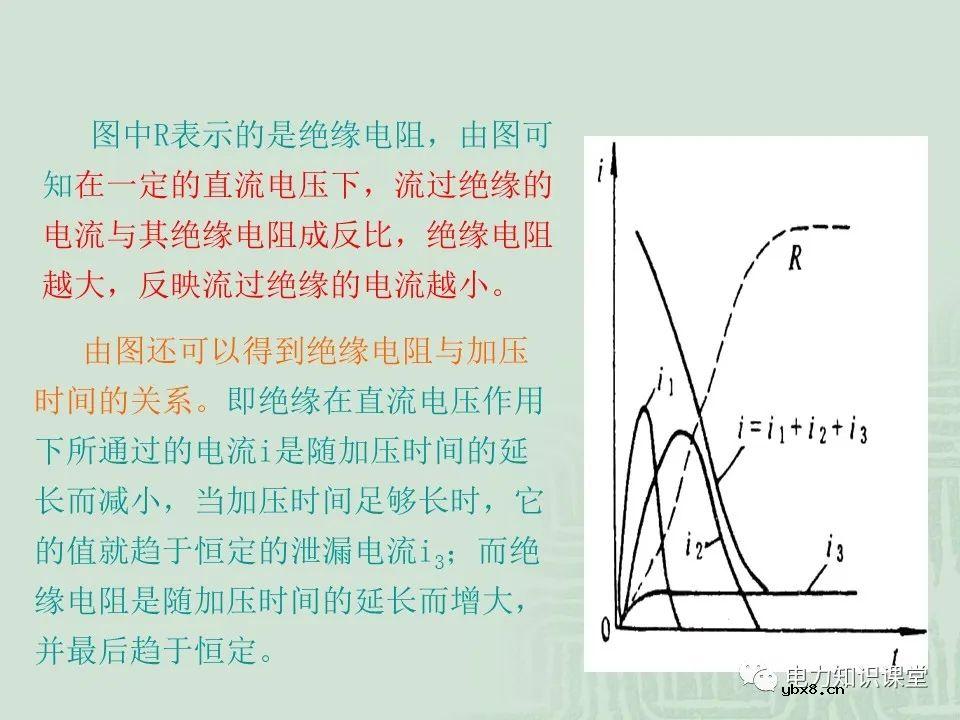

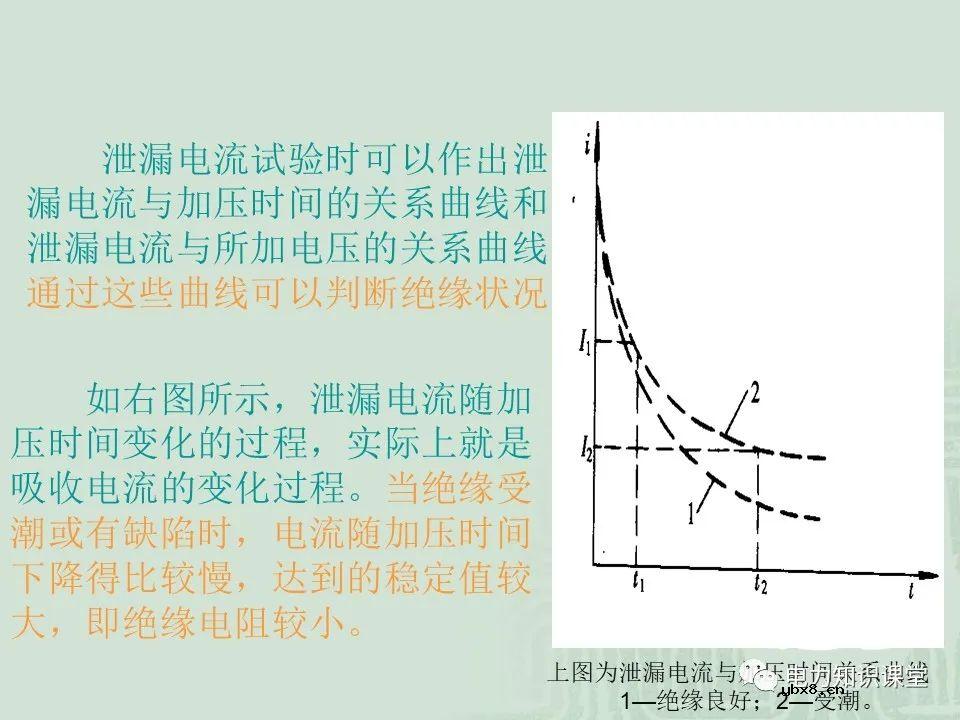

如果绝缘存在贯通的集中性缺陷，例如开裂、脏污，特别是受潮以后，绝缘的导电离子数要急剧增加，电导电流明显上升，绝缘电阻明显下降。

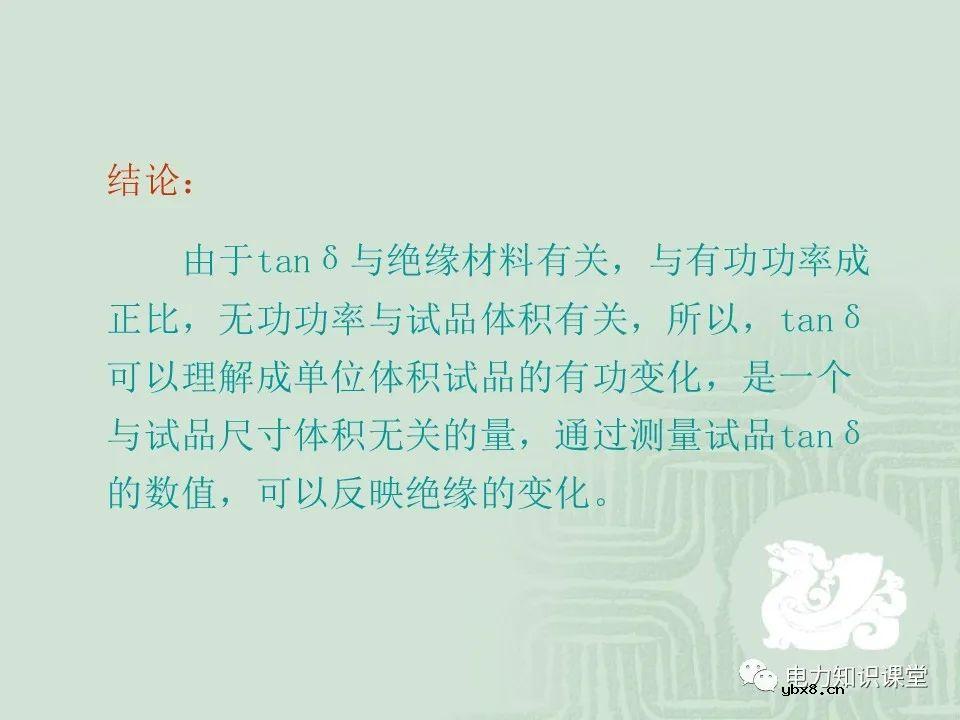

所以，由绝缘电阻的大小，可以了解绝缘的状况。

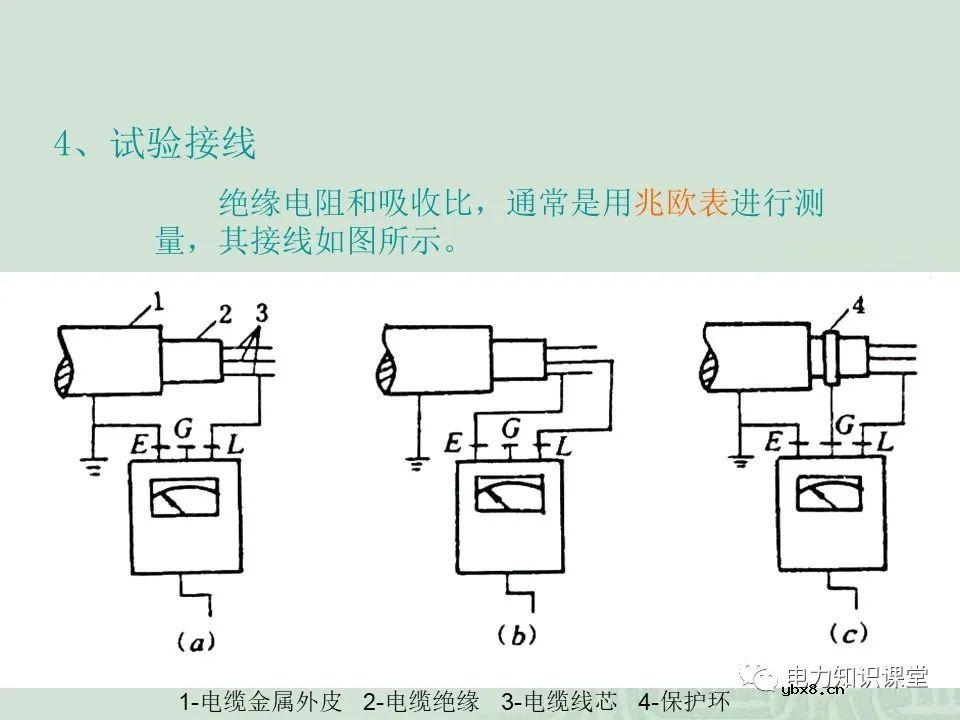

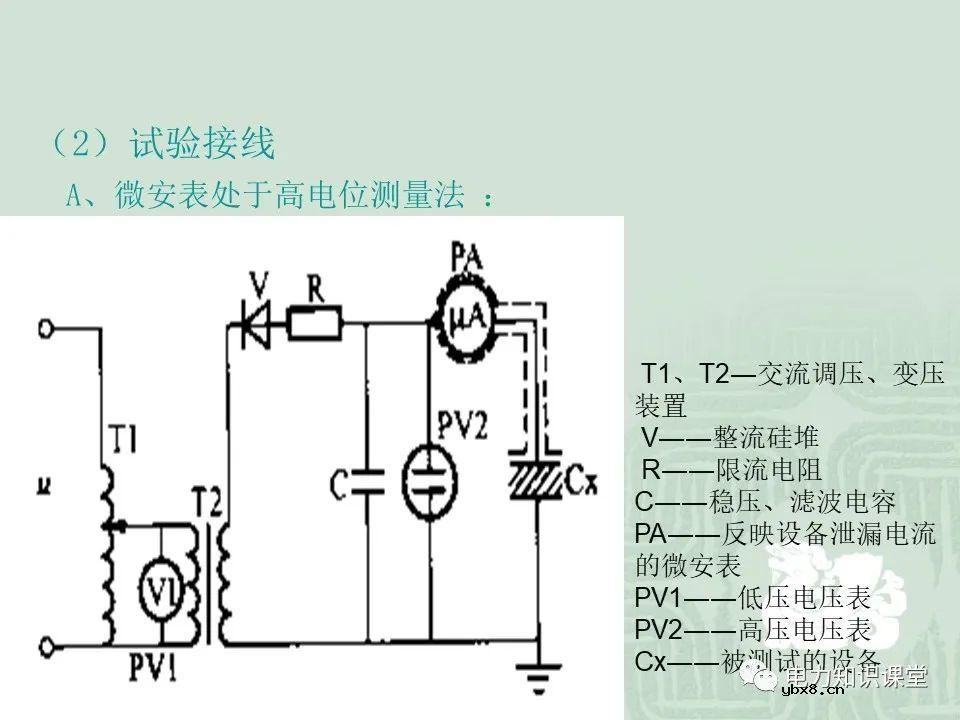

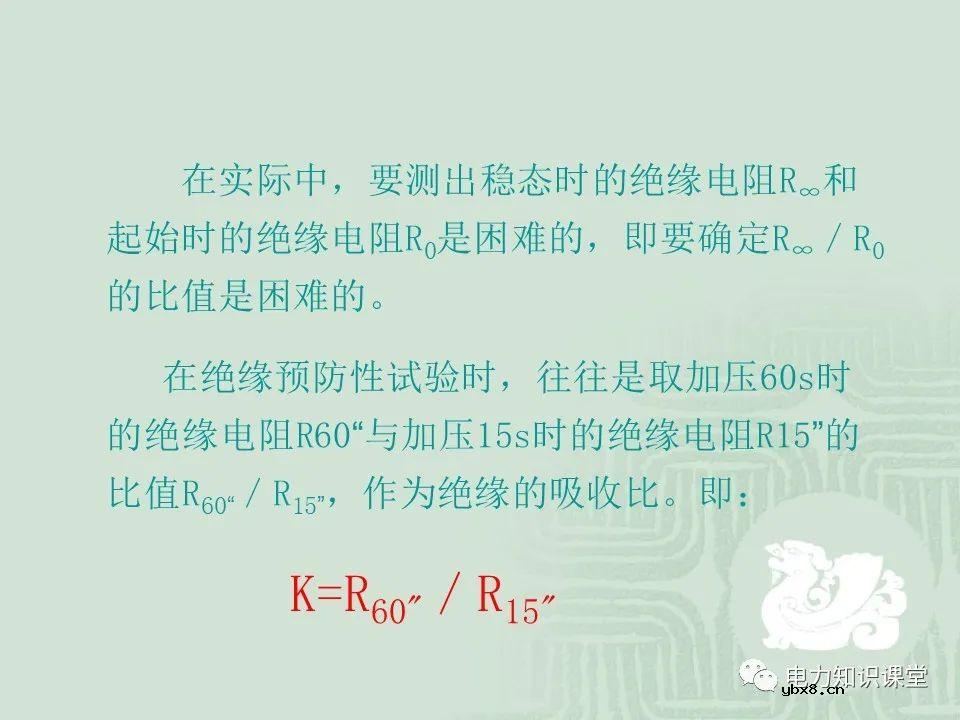

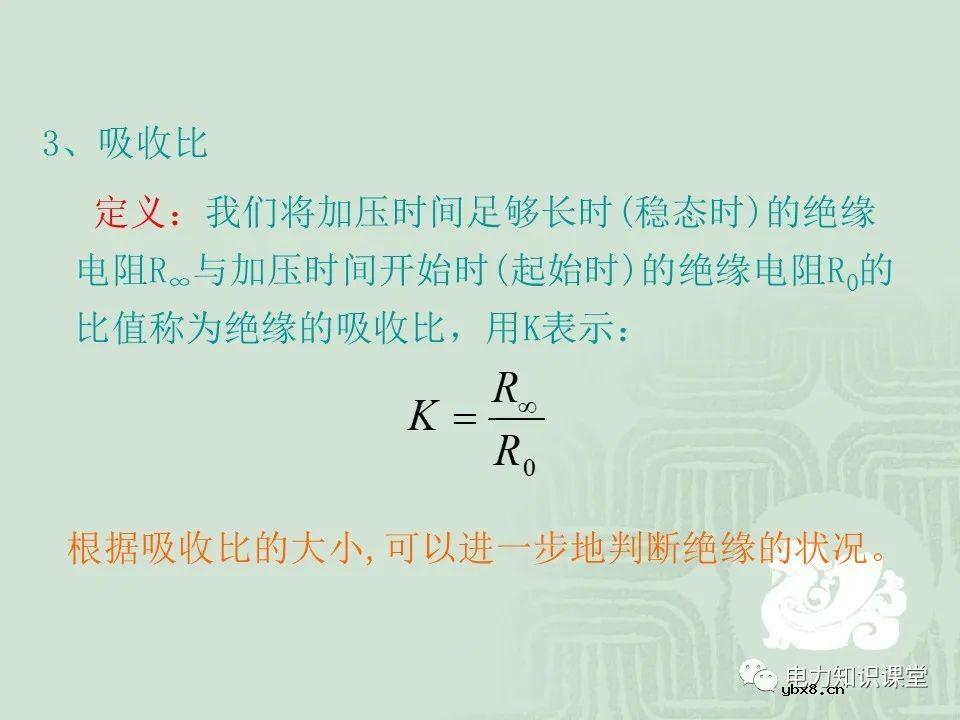

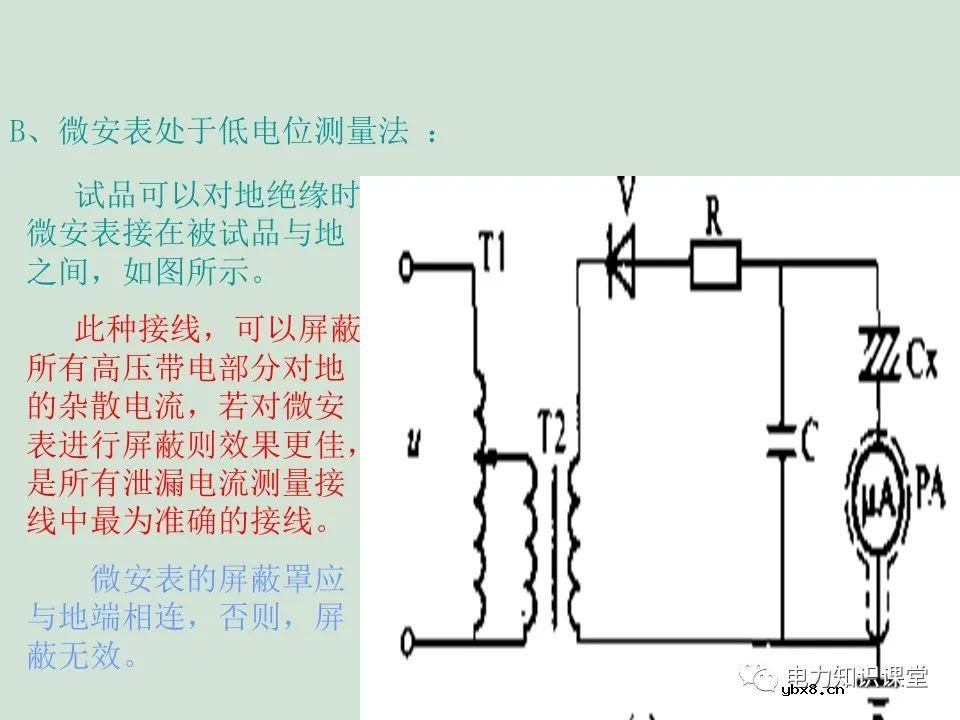

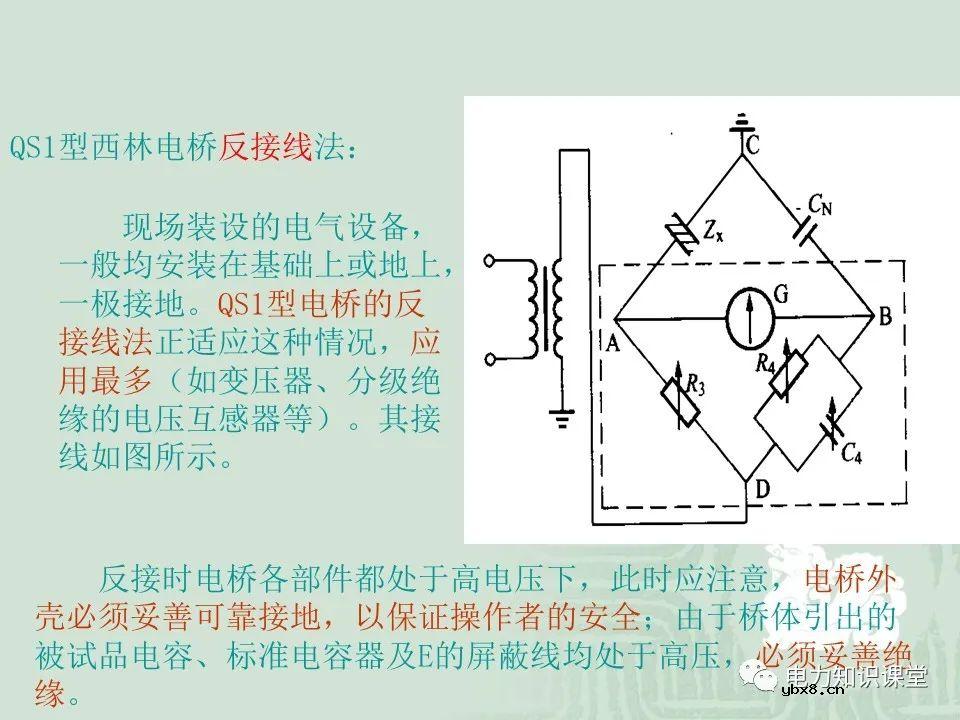

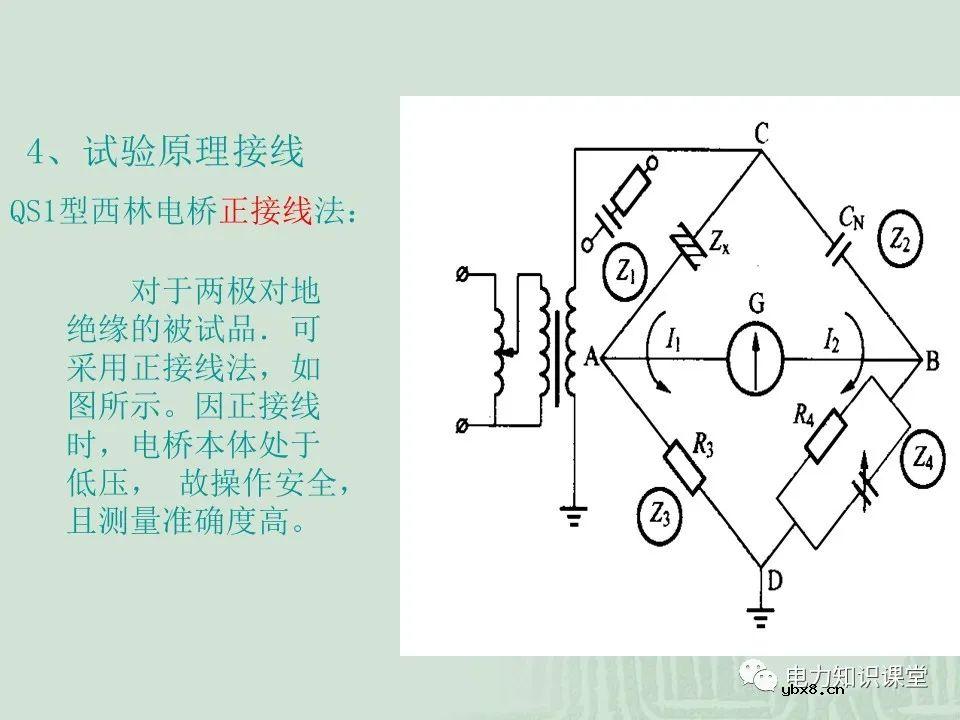

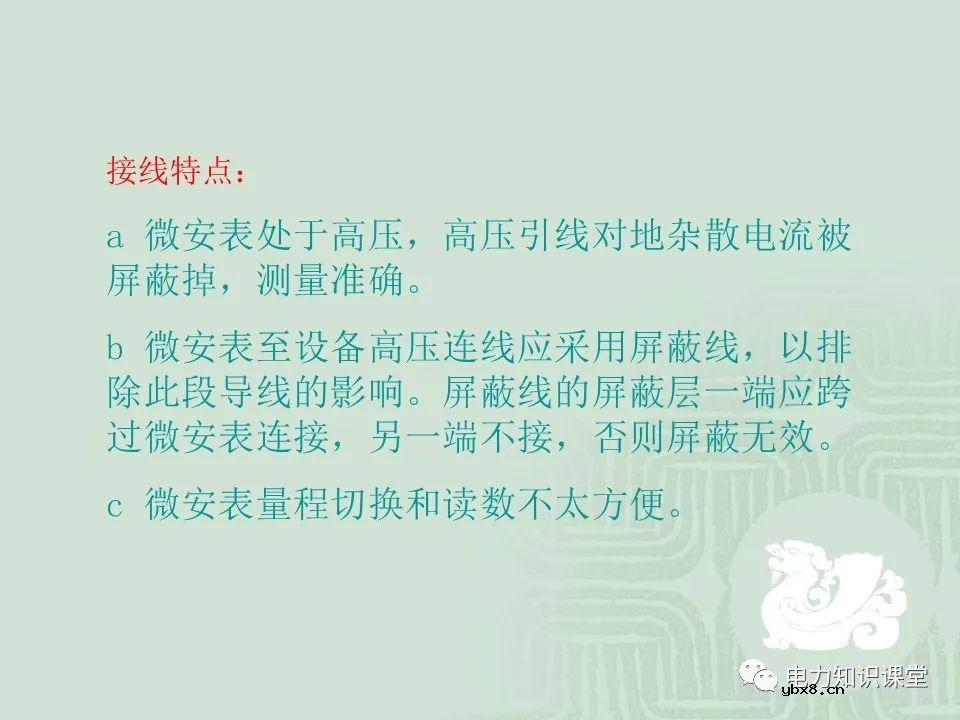

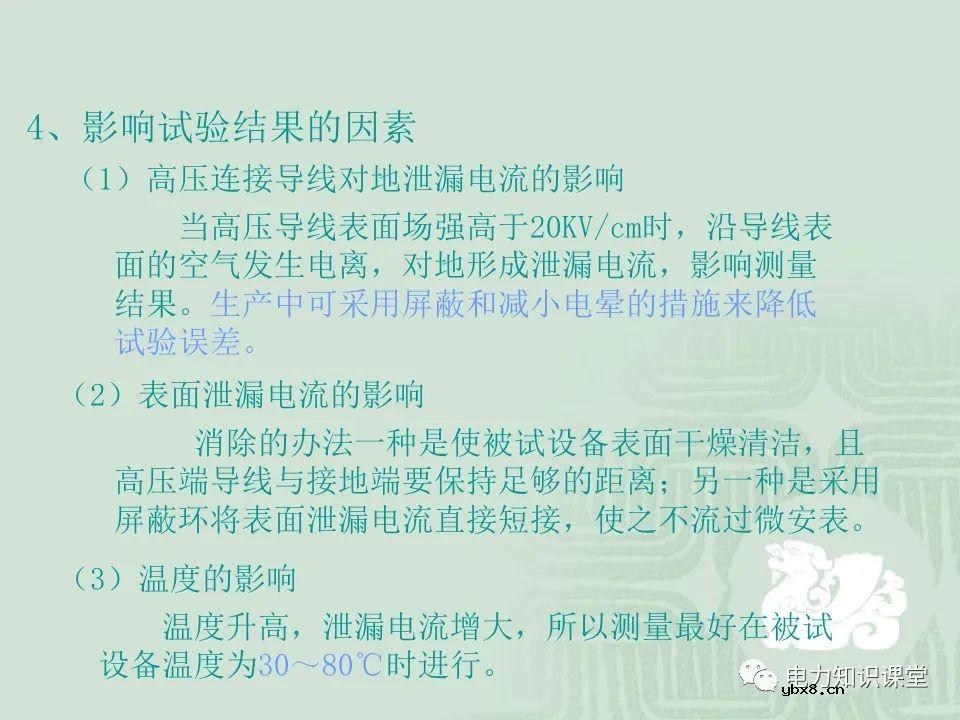

绝缘电阻和吸收比，通常是用兆欧表进行测量，其接线如图所示。如图所示一般兆欧表有三个接线端子，分别为线路(L)、地(E)及屏蔽(G)。测量时，将线路端子(L)和地端子(E)分别接于被试绝缘的两端。图(a)用于测量电缆线芯对地的绝缘电阻，端子L接电缆线芯，端子E接电缆外皮(即接地)；图(b)用于测电缆两线芯间的绝缘电阻，端子L及E分别接于电缆两线芯上。为避免表面泄漏电流对测量造成误差，还应加装保护环，并接到兆欧表屏蔽端子(G)上，以使表面泄漏电流短路，如图(c)所示。

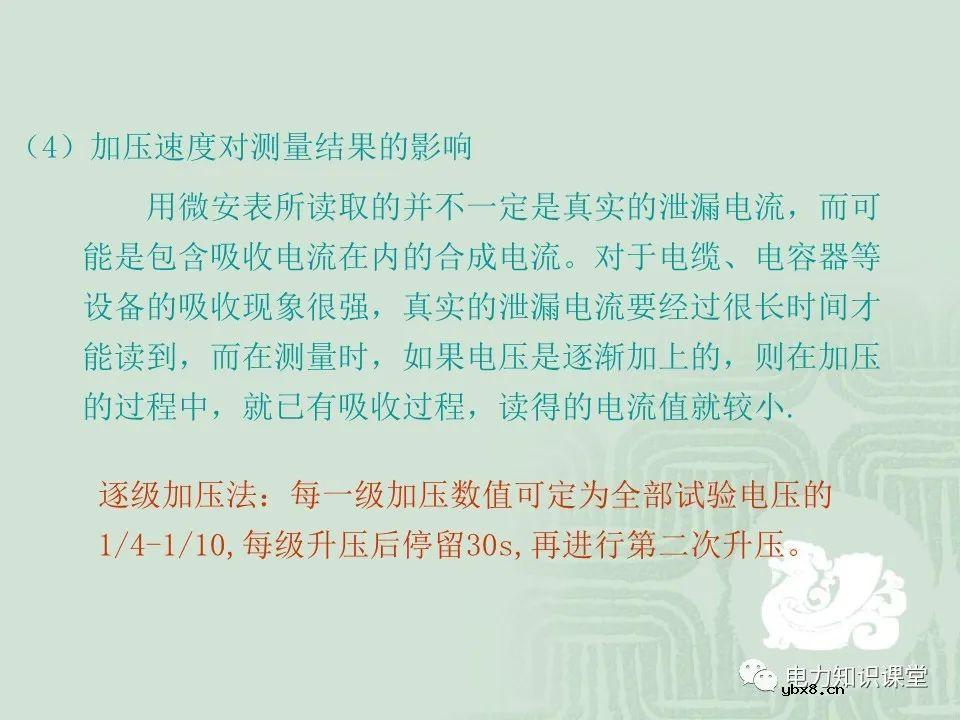

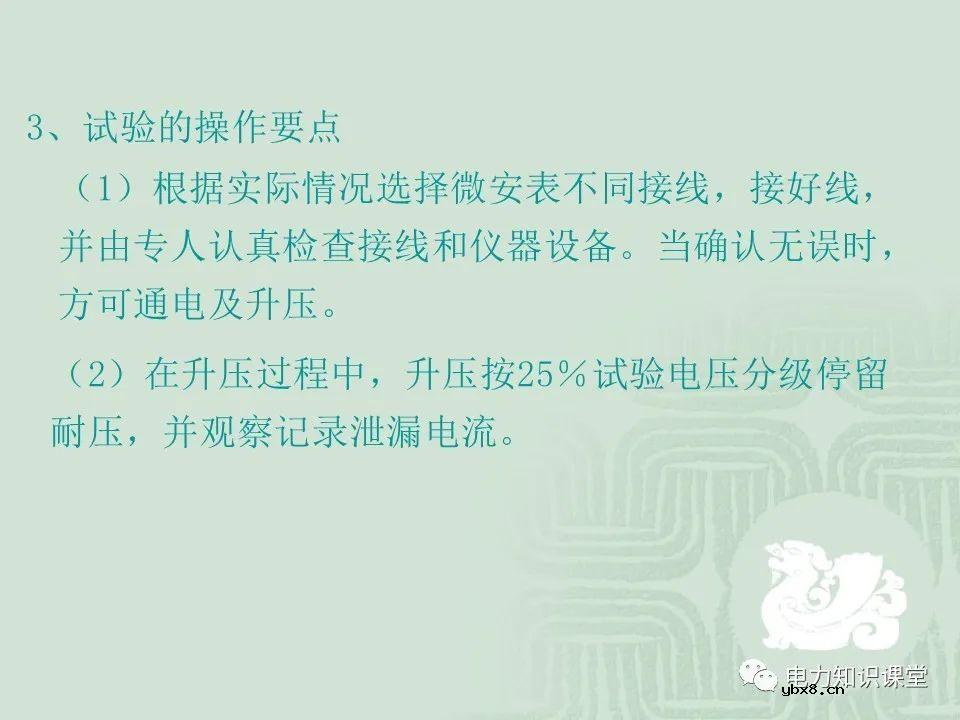

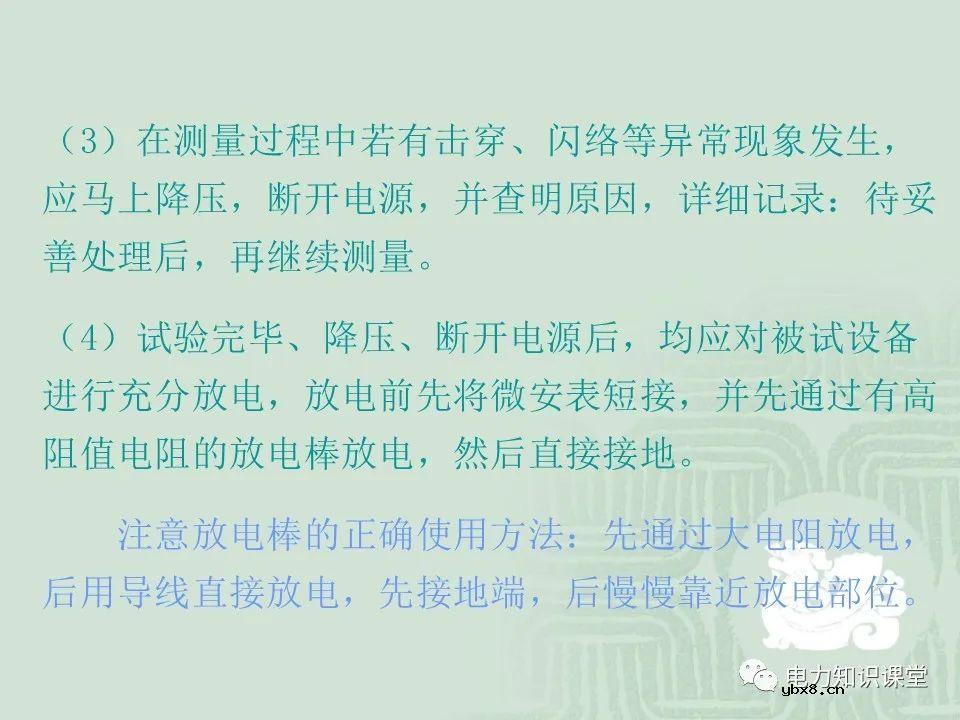

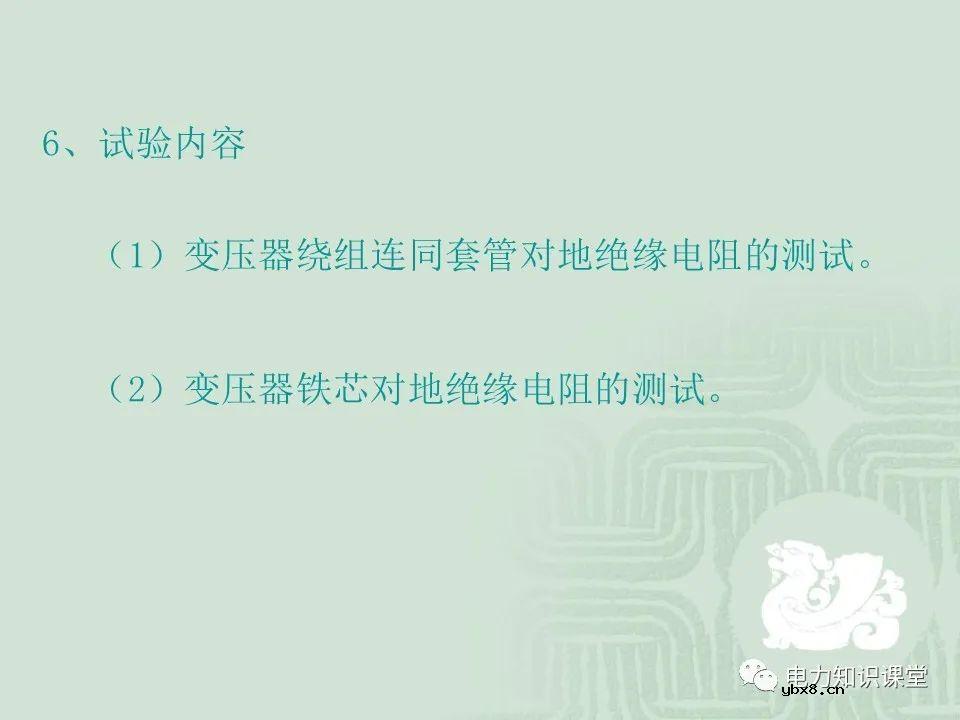

5、试验步骤

（1）选择及检查兆欧表

通常兆欧表按其额定电压分为500、1000、2500、5000V几种。

使用前应检查兆欧表是否完好。

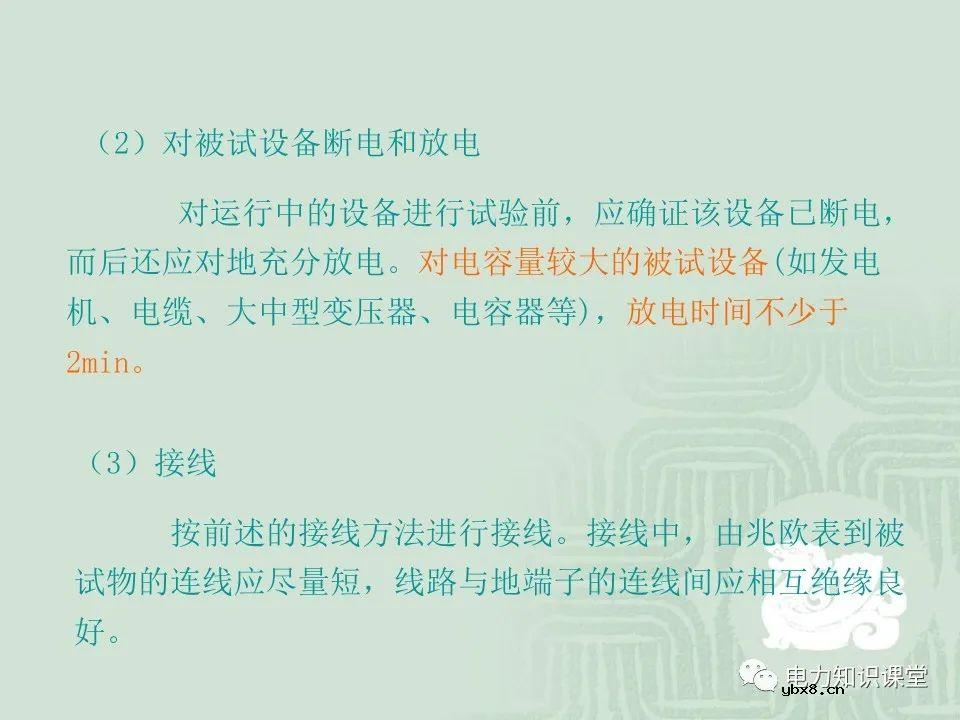

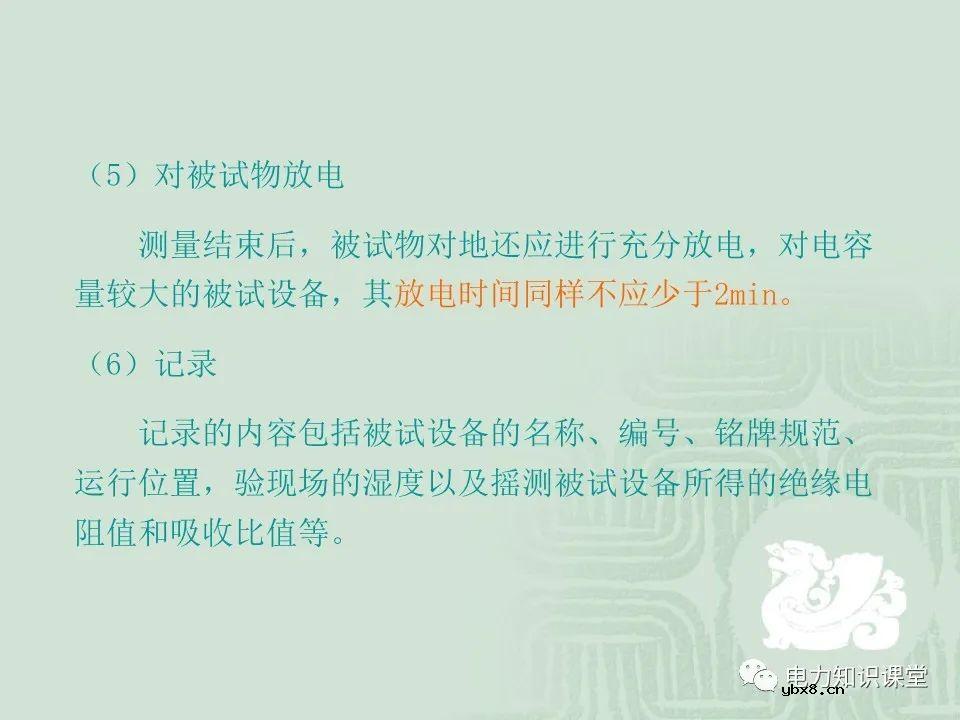

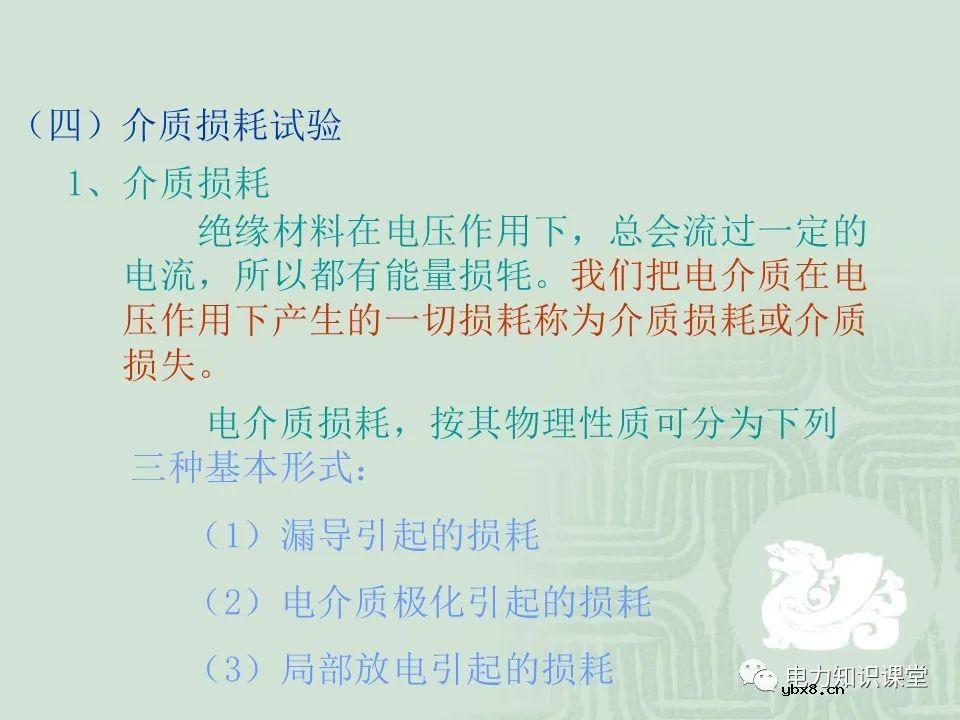

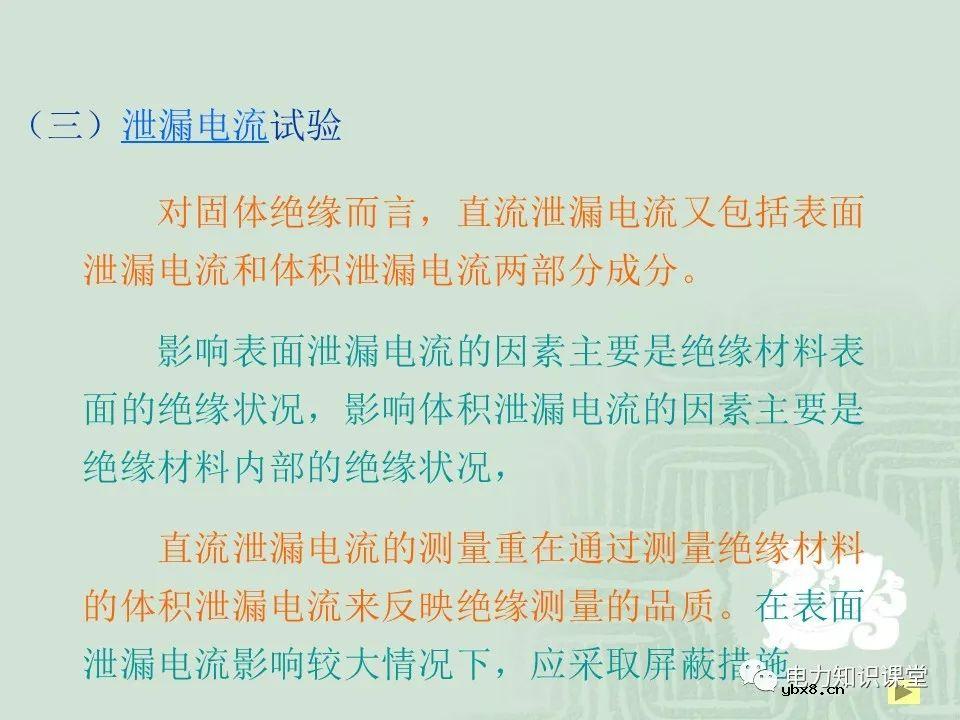

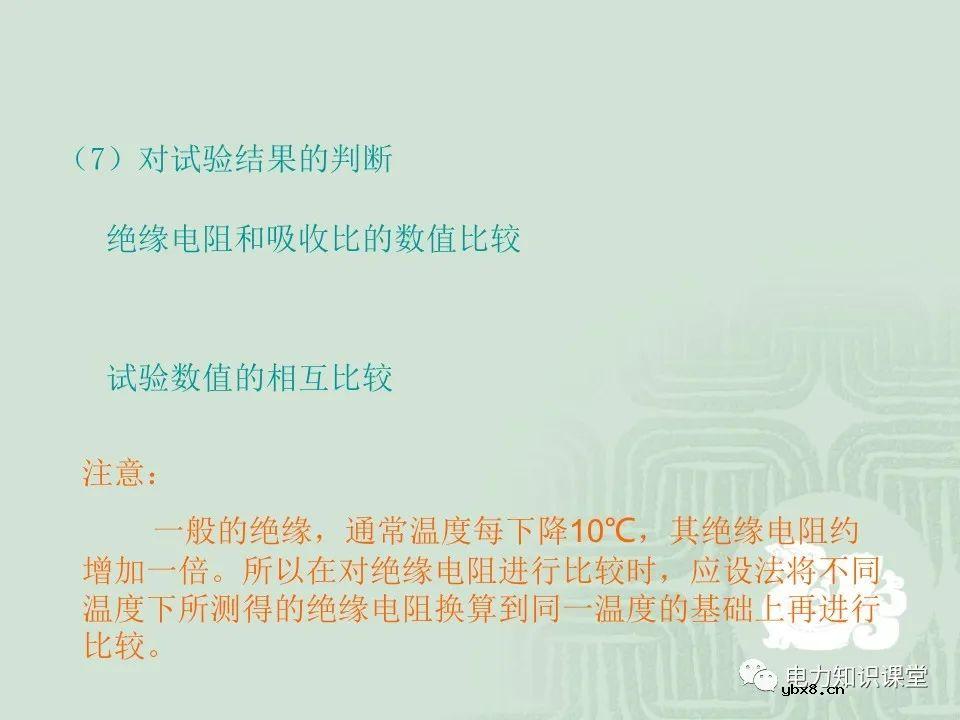

检查的方法是：先将兆欧表的接线端子间开路，按兆欧表额定转速(约每分钟120转)摇动兆欧表手柄，观察表计指针，应该指“∞”；然后将线路和地端子短路，摇动手柄，指针应该指“0”。如果兆欧表的指示不对，则需调换或修理后再使用。
