互感器基础知识大全 电流互感器和电压互感器的区别

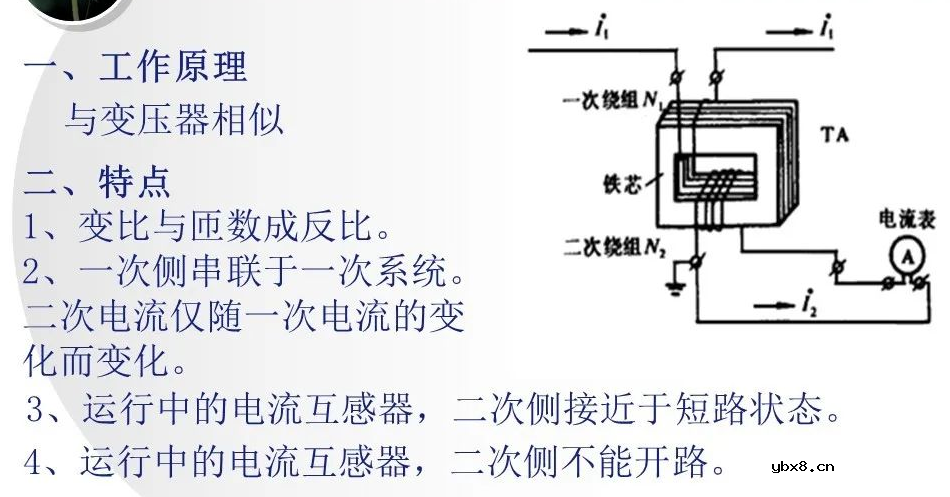

   　互感器的作用：

　　1、将一次回路的高电压和大电流变为二次回路的标准值， 可以使二次设备小型化、标准化。

　　2、使低电压的二次系统与高电压的一。次系统实施电气隔离， 且互感器二次侧接地，保证了人身和设备的安全。

　　3、能够采用低压小截面控制电缆。实现远距离的测量和控制

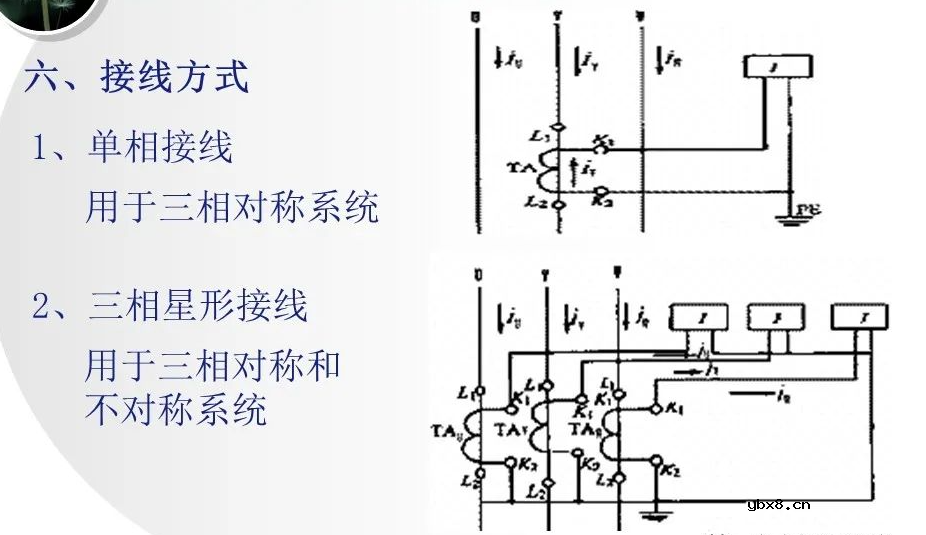

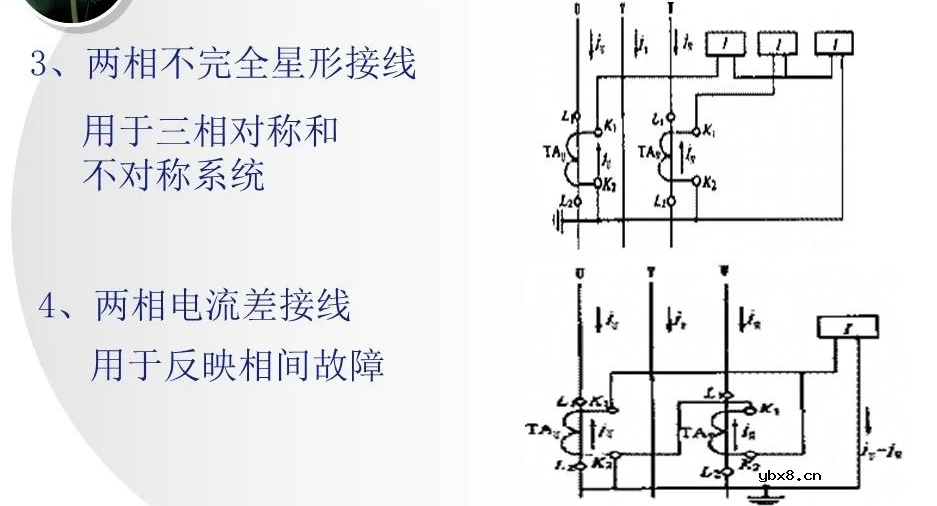

　　4、通过电压、电流互感器改变接线方式，可以满足各种测量和保护的需要。

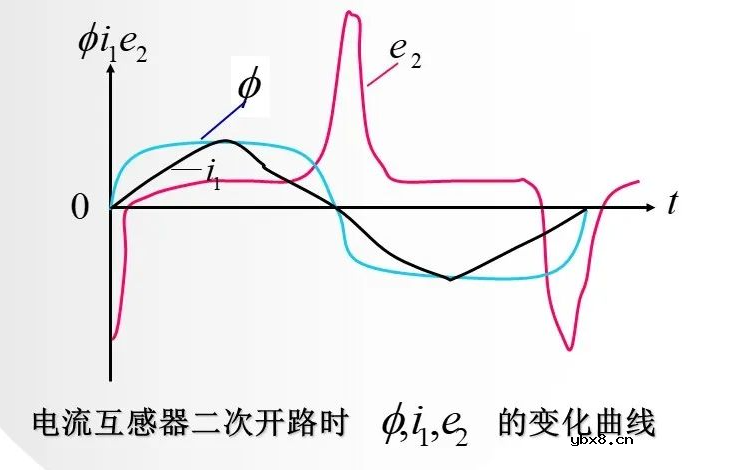

原因: 正常运行时，励磁磁势很小，磁通量小，铁芯不饱和。 二次侧开路时，励磁磁势很大，磁通很大，铁芯严重饱和。 ①产生大量的磁滞损耗，发热，烧坏互感器。 ②磁通 畸变为平顶波，二次侧感应出尖顶电势，危及人身、设备安全。



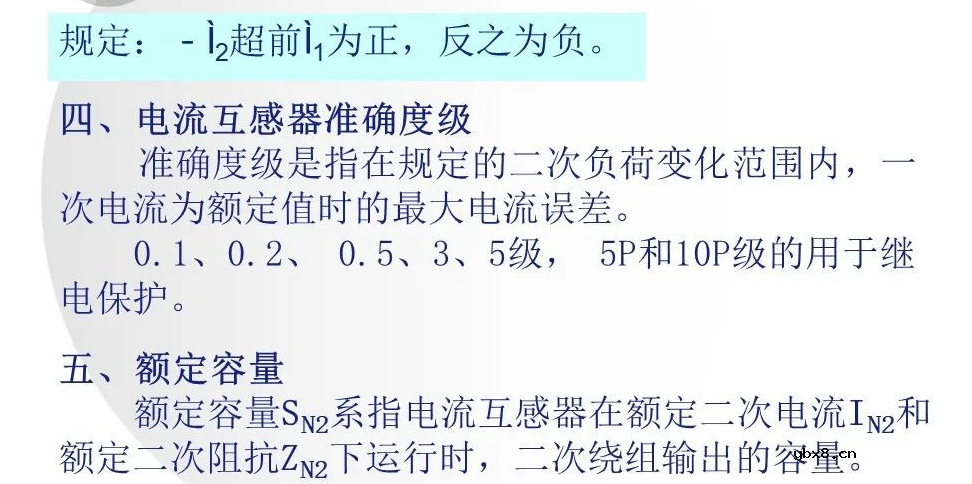

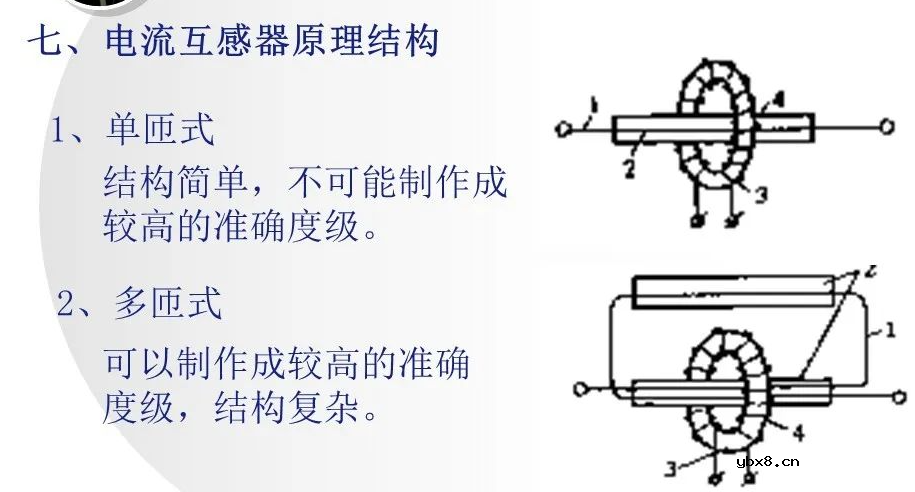

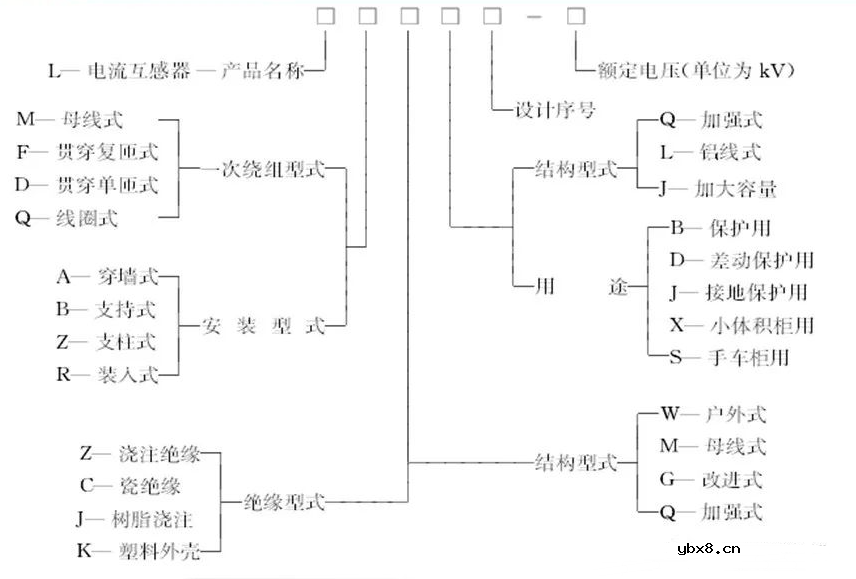

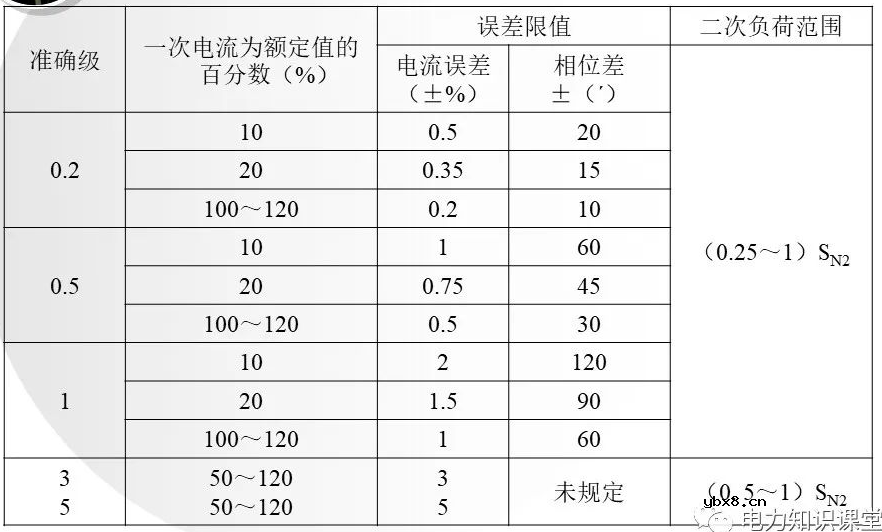

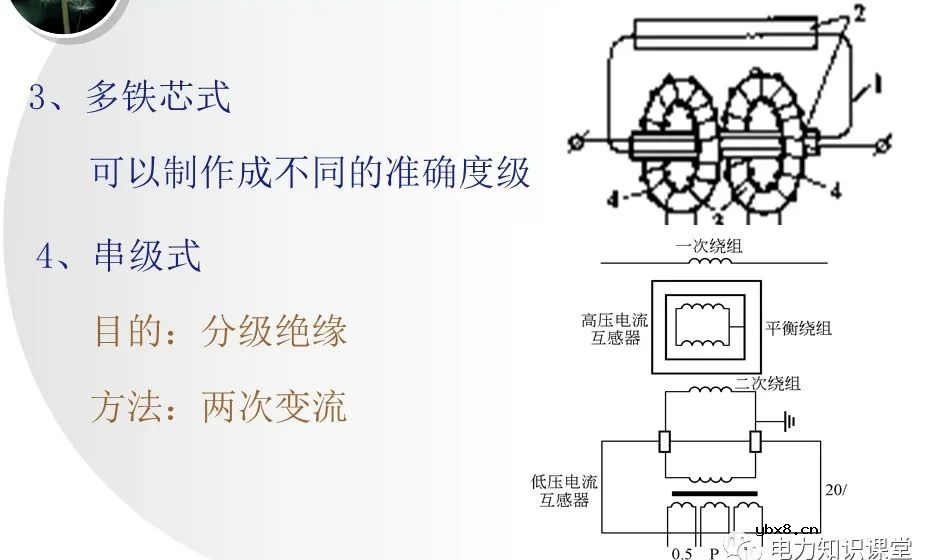

  LDZ1-10、LDZJ1-10型环氧树脂浇注绝缘单匝式电流互感器   LMZBJ-10、LMZB- 10型环氧树脂浇注绝缘单匝母线式电流互感器。   LFZB- 10型环氧树脂浇注绝缘有保护级复匝式电流互感器   LQZ-35型环氧树脂浇注绝缘线圈式电流互感器   LJW、LCDZ型户外油浸式瓷绝缘电流互感器   LB、LAB型户外油浸式电流互感器   L型户外油浸式电流互感器   电压互感器工作原理与变压器相同 特点 1、变比与匝数成正比。 2、一.次侧并联于一次系统。二次电压仅随一次电压的变化而变化。 3、运行中的电压互感器，二次侧接近于开路状态。 4、运行中的电压互感器，二次侧不能短路。

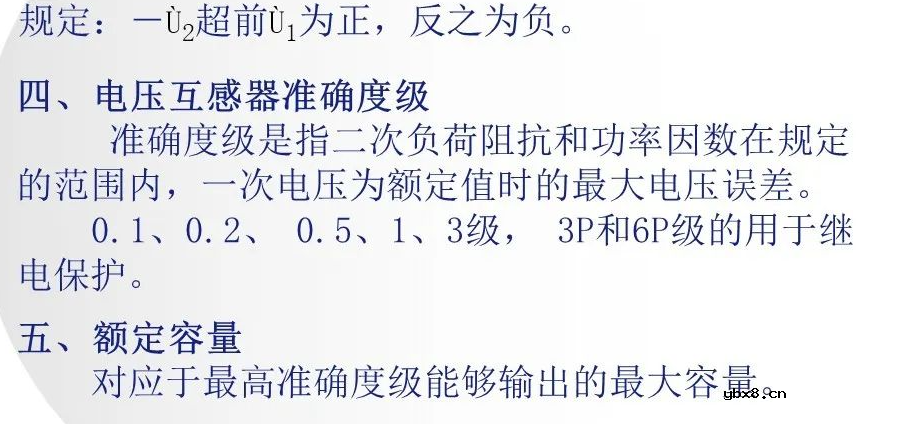

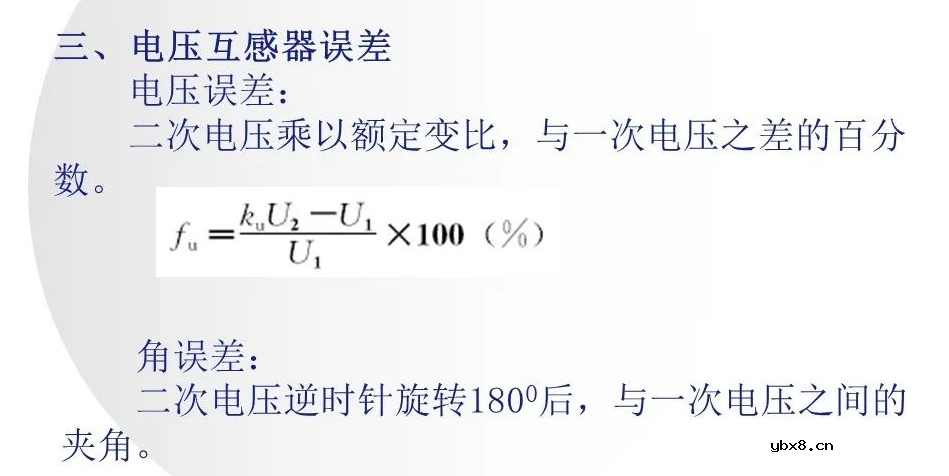

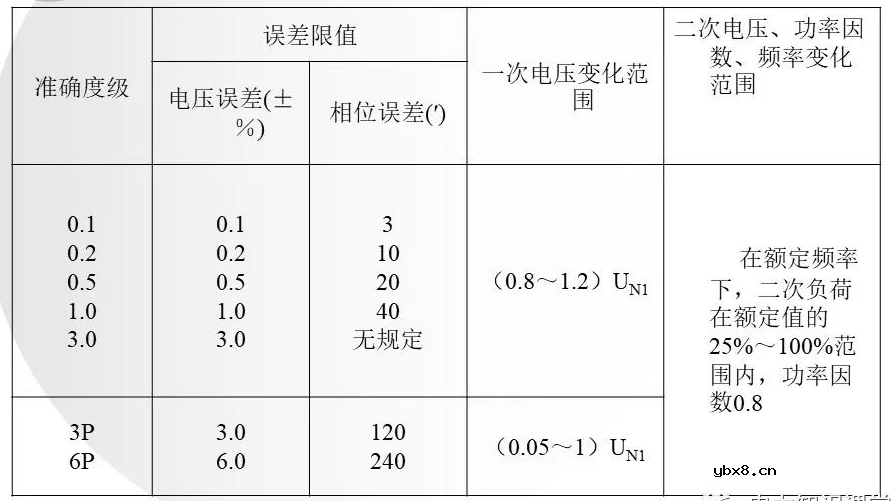

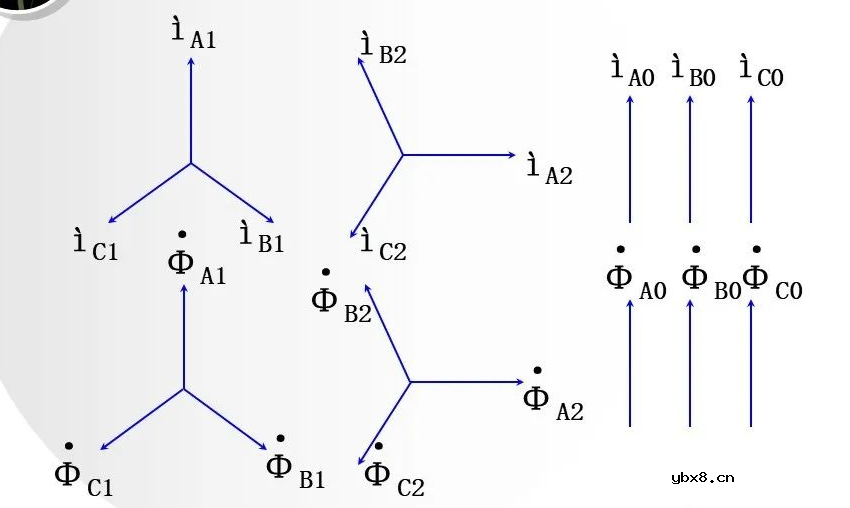

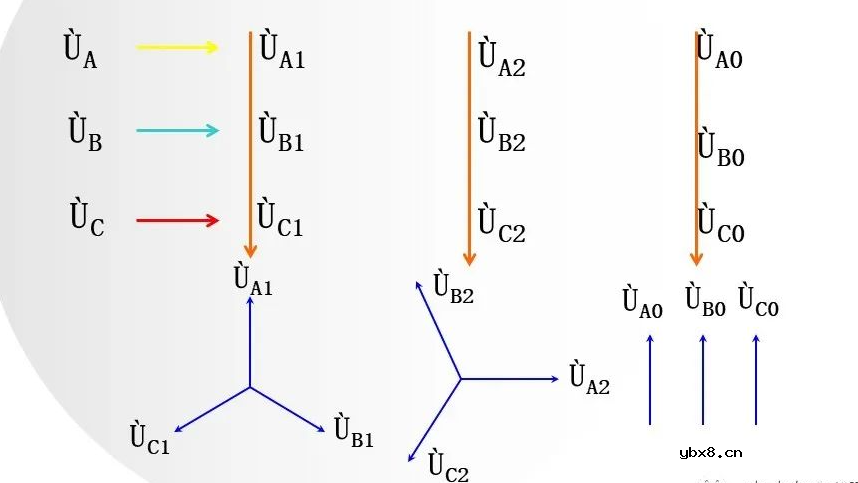

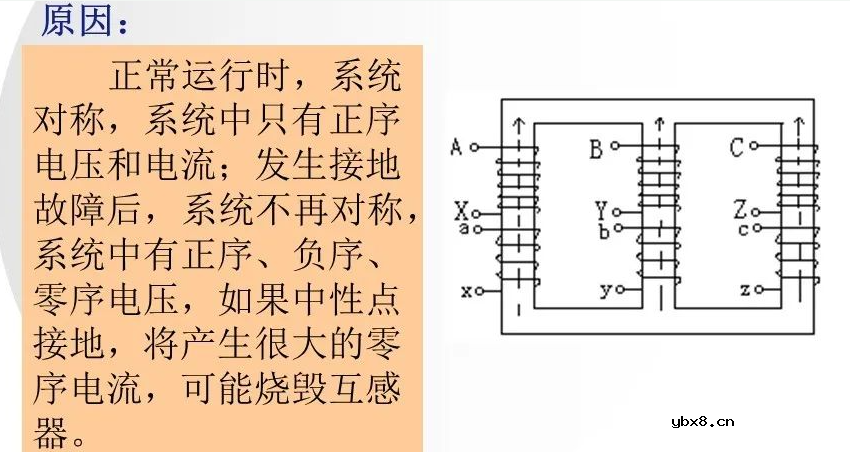

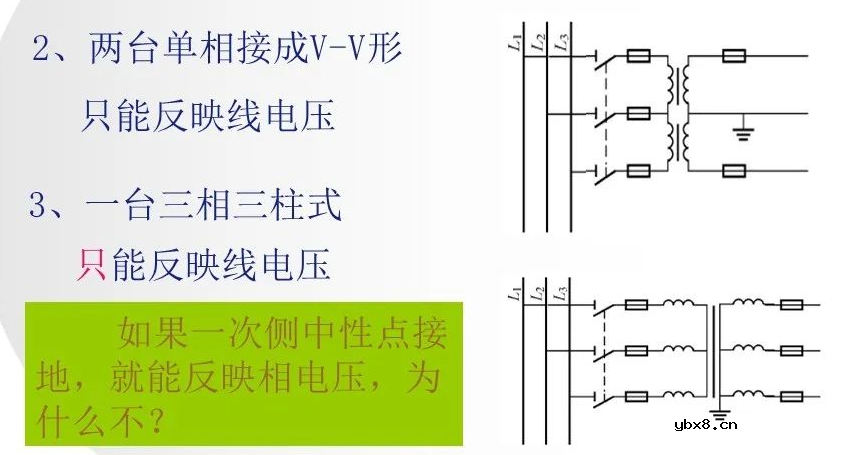

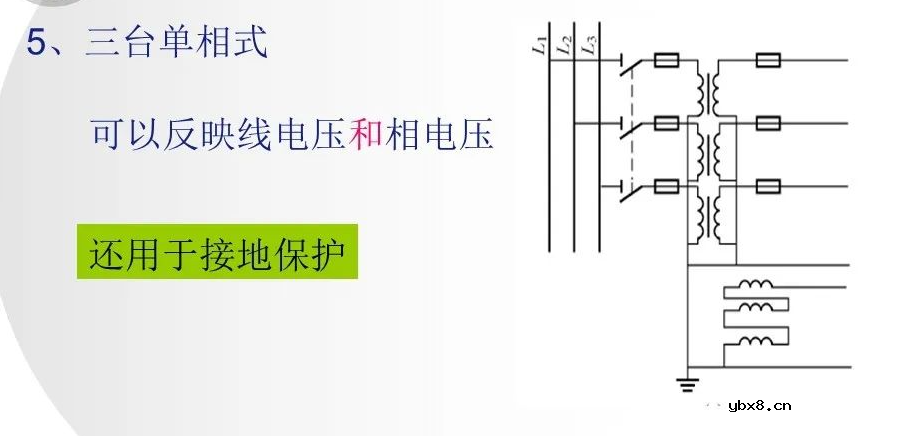

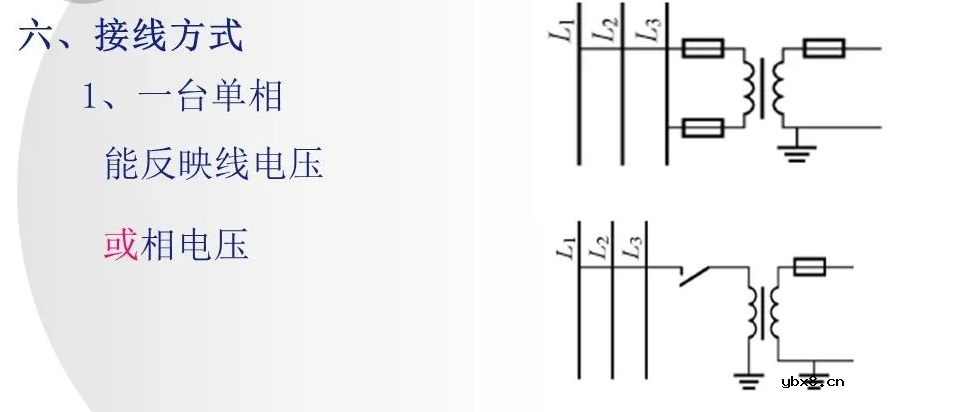

分析: 系统不对称时，例如单相接地，系统电压不对称，利用对称分量法，可以分解成三组对称分量,分别是:正序分量、负序分量、零序分量。如果中性点接地，将产生零序磁通，它们只能通过气隙和外壳形成回路，需要很大的励磁磁势(IoW) ，将产生很大的零序电流，烧坏互感器。

  如果中性点不接地，零序回路没有勾通，系统内不会产生零序电流，也就没有零序磁通，就不会出现上述问题。

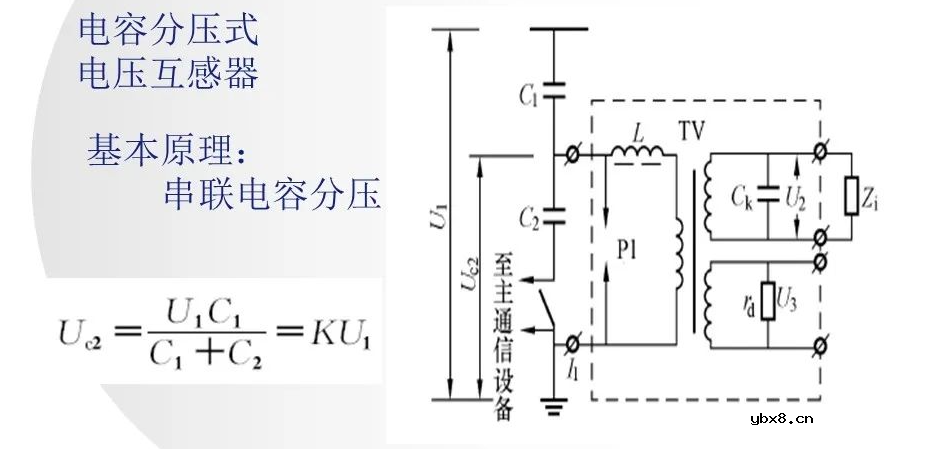

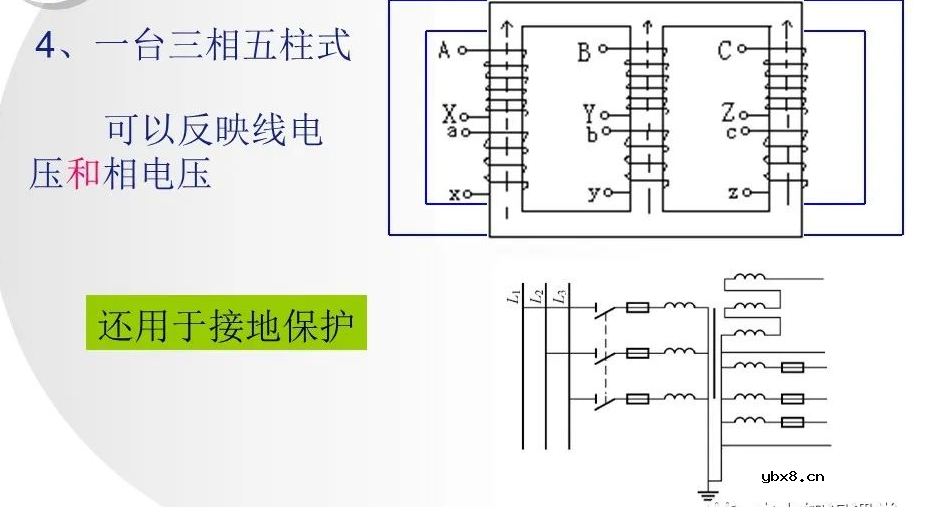

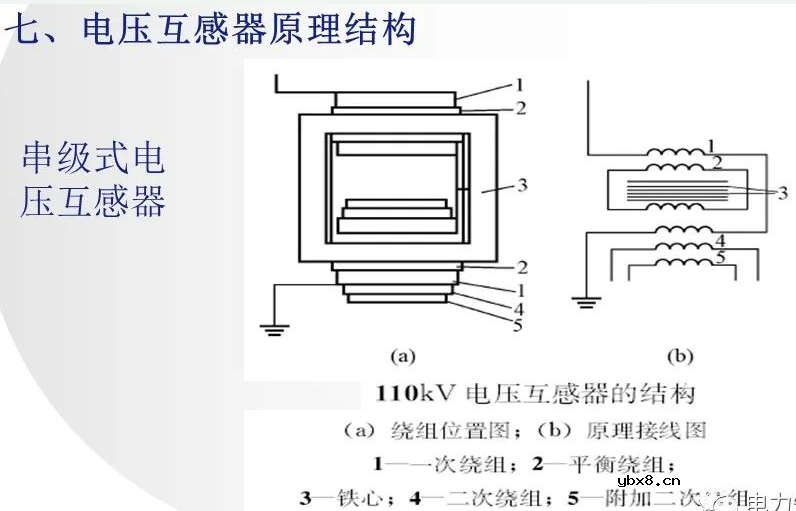

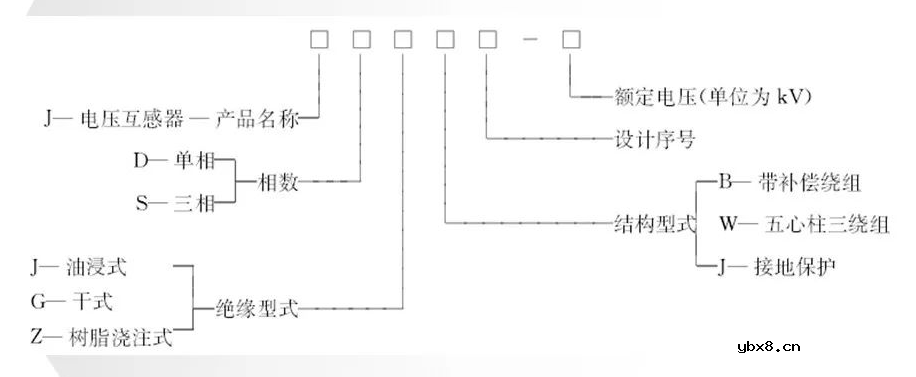

JDZ- 10型浇注式单相电压互感器   (1) JSJW-10型油浸式三相五柱电压互感器 (2) JCC- 20型串级式电压互感器。 (3) JDXN-35电压互感器
