一文解析电压互感器涉及的二次回路

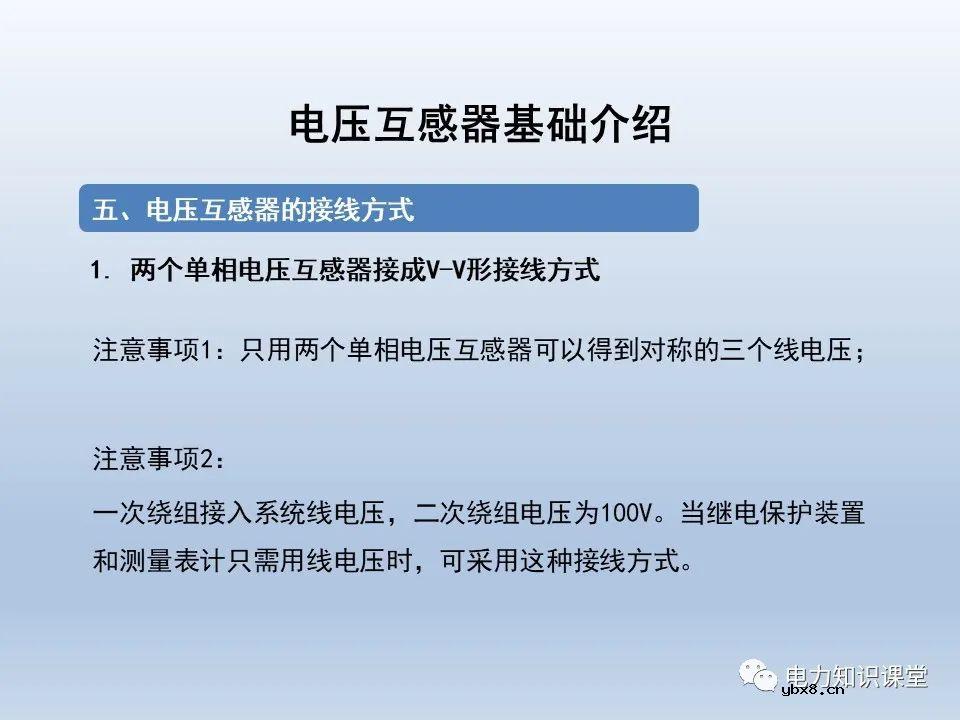

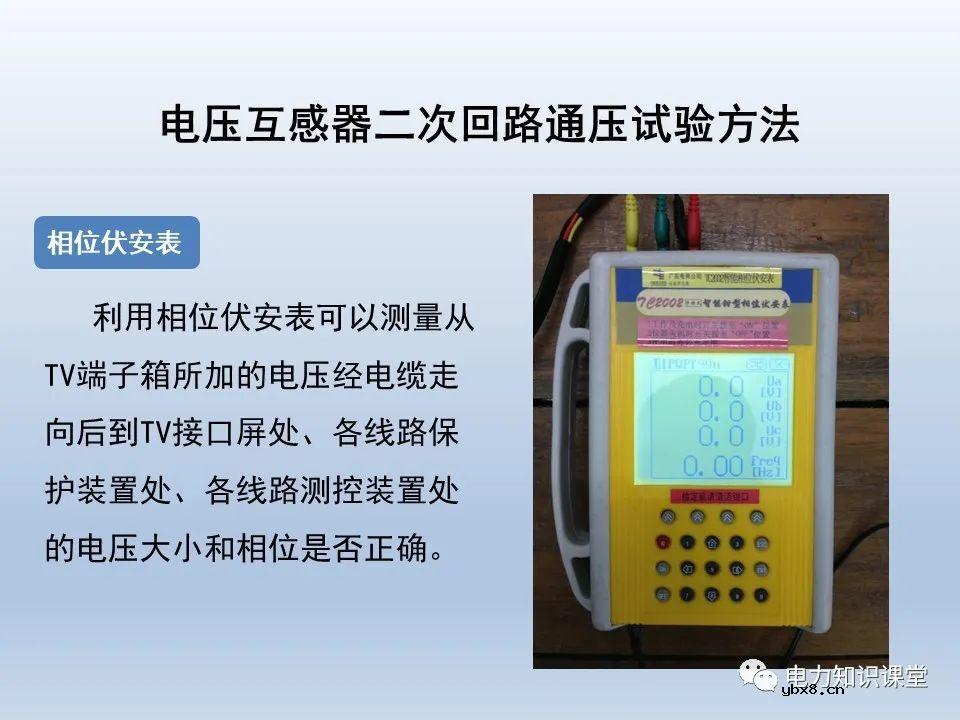

电压互感器作为一重要的一次设备在电力系统中发挥着重要的作用。

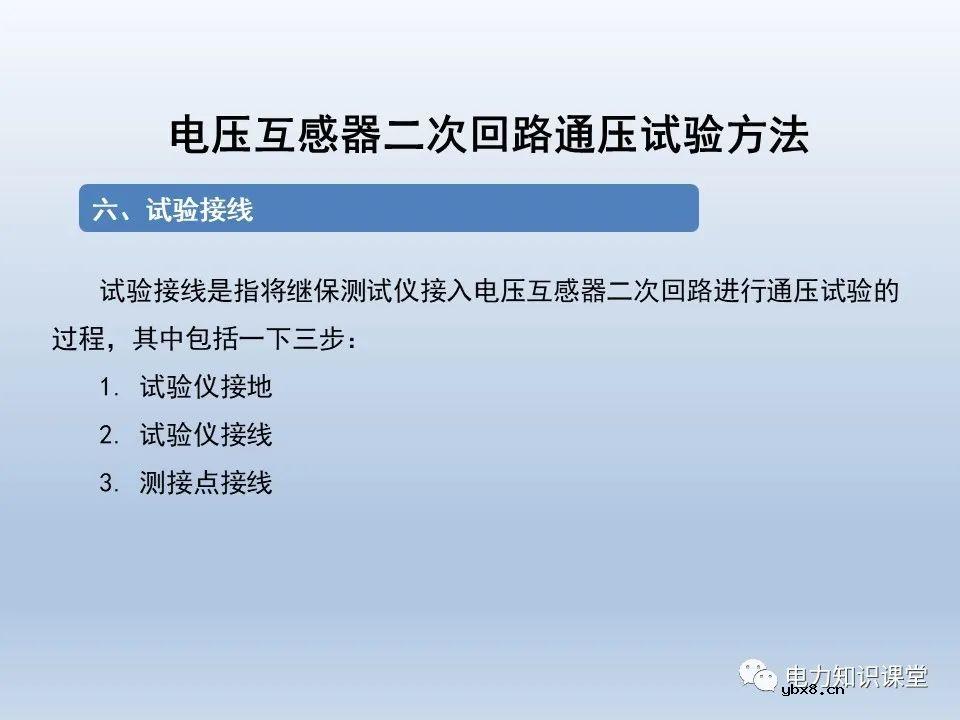

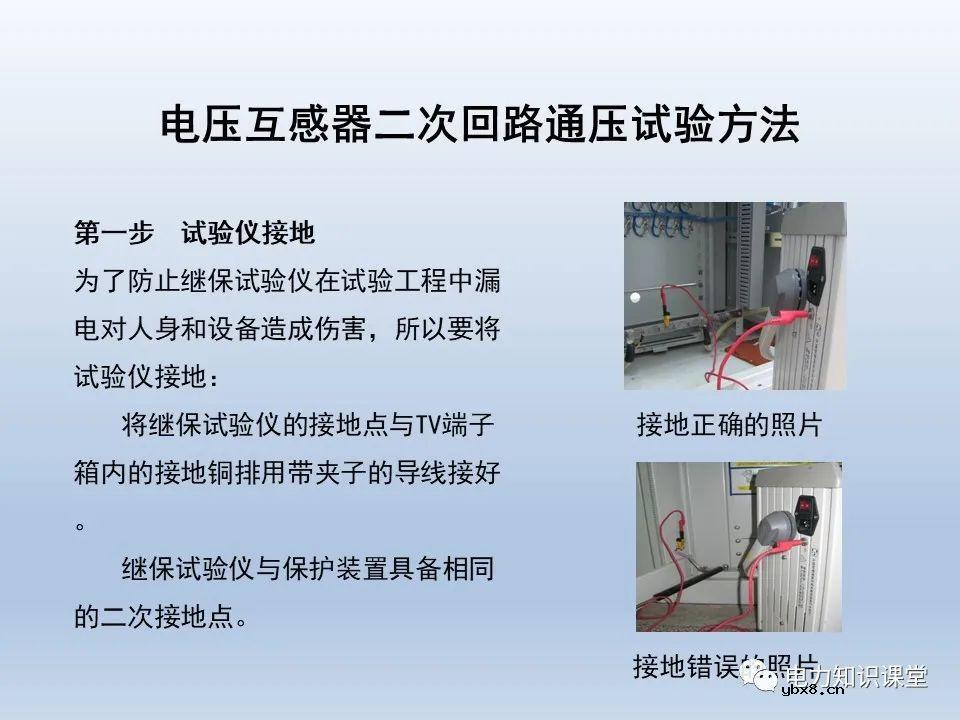

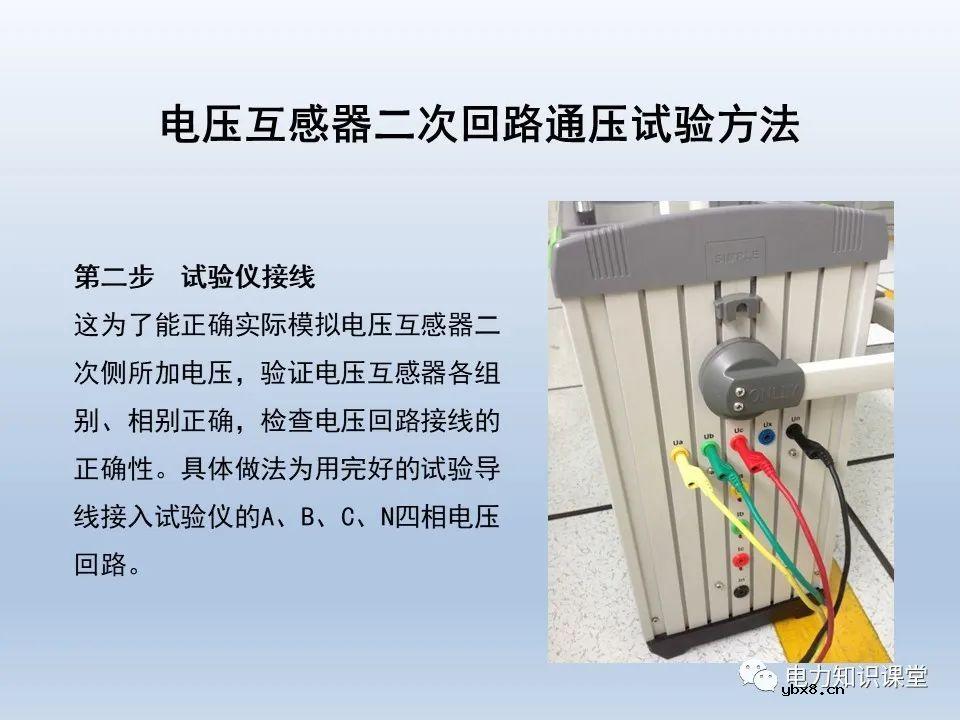

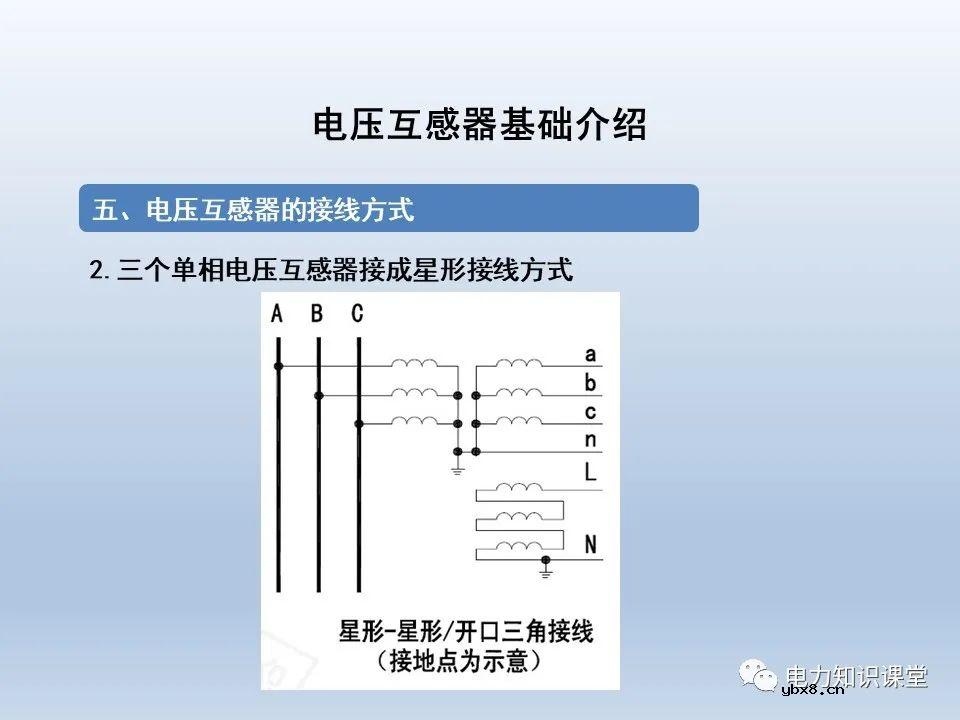

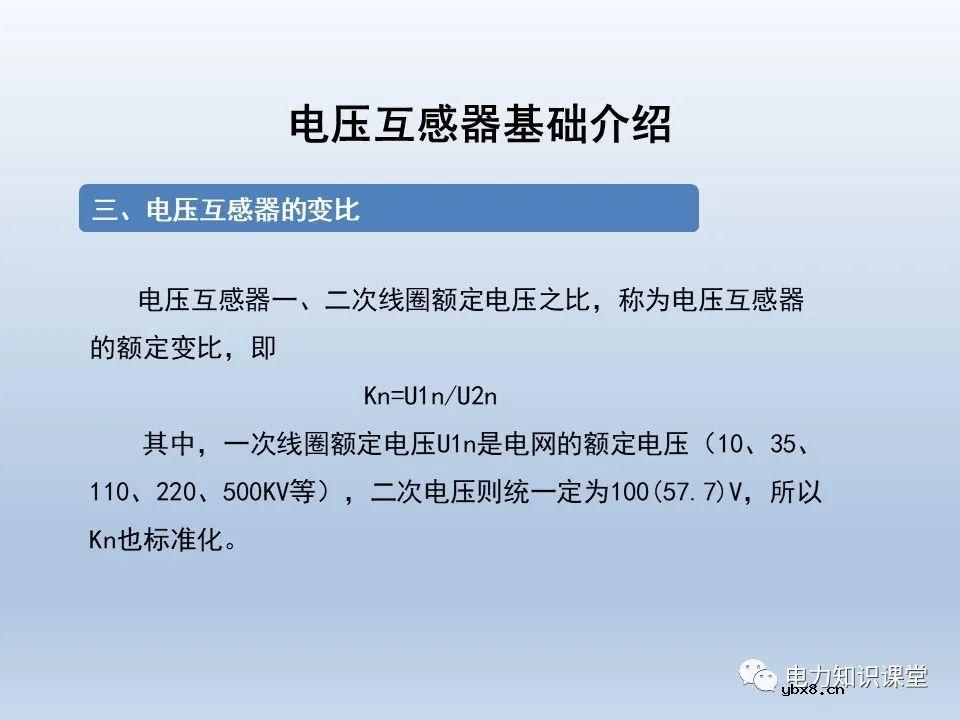

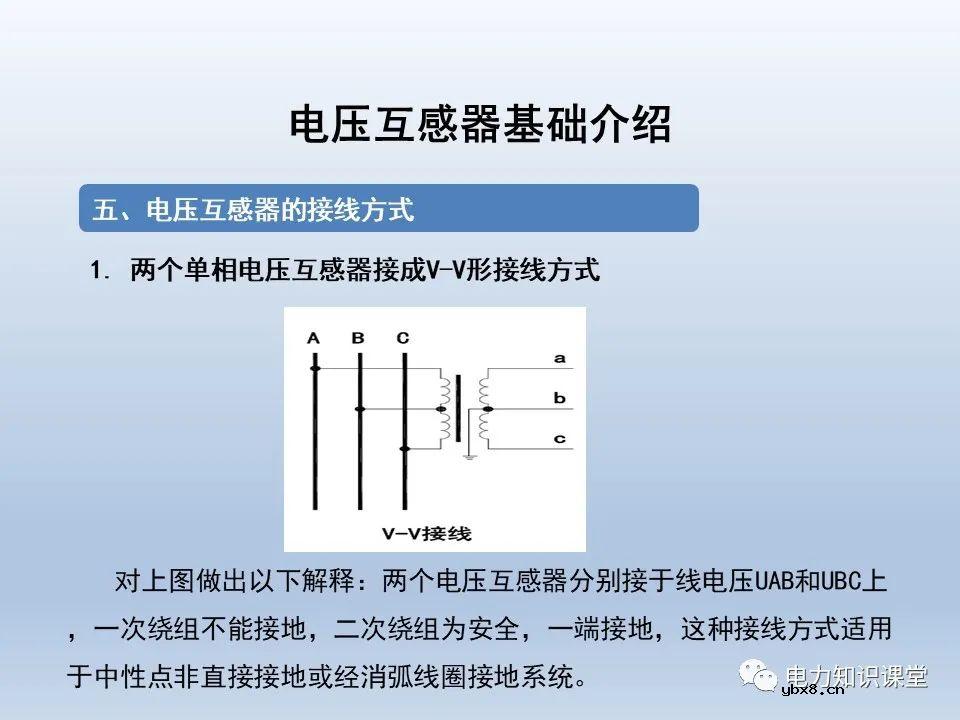

1.将电力系统的一次电压按一定的变比缩小为要求的二次电压，供各种二次设备使用;

2.使二次设备与一-次高压设备隔离，保证人身和设备的安全。

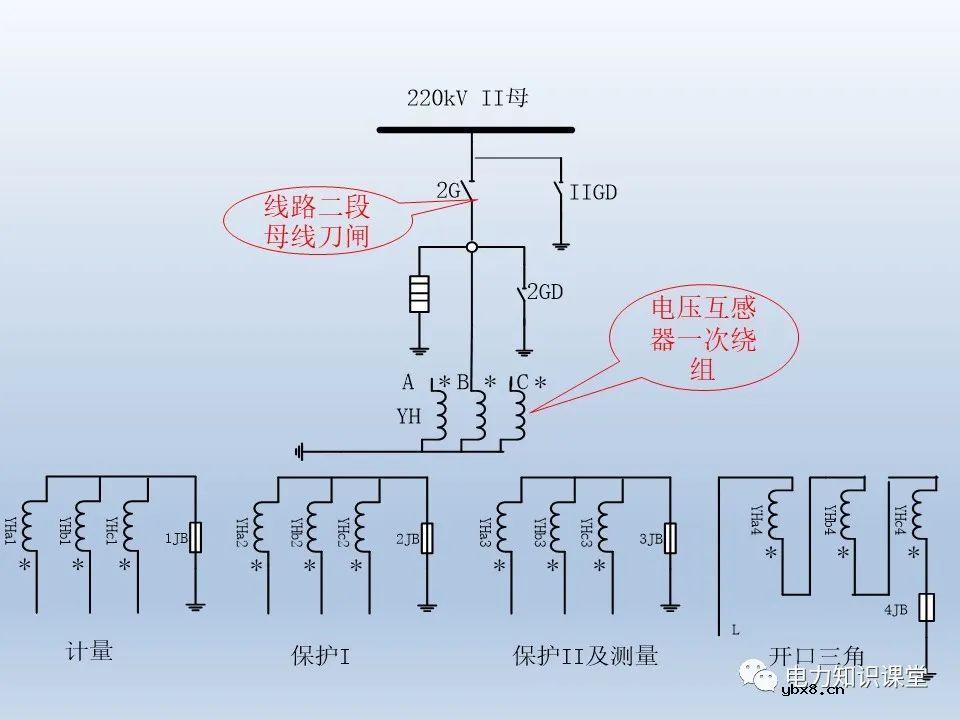

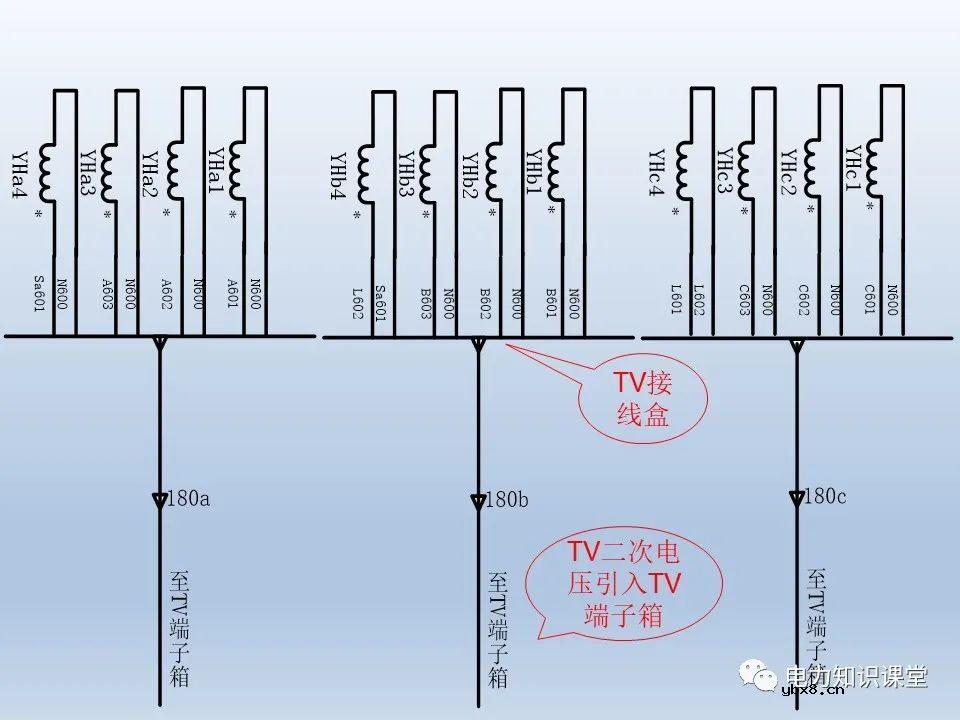

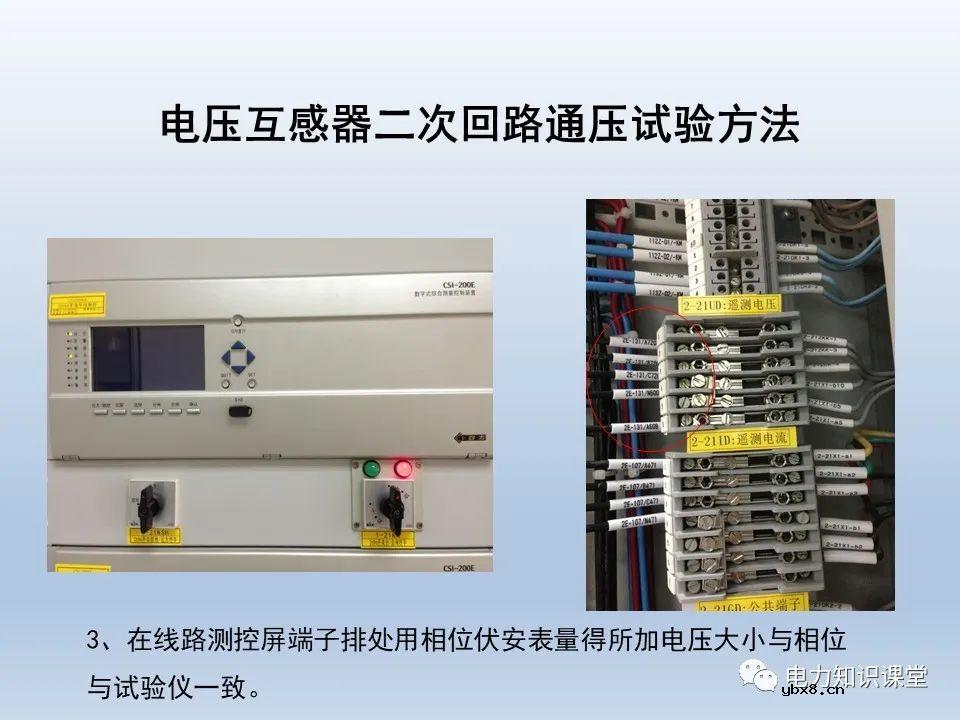

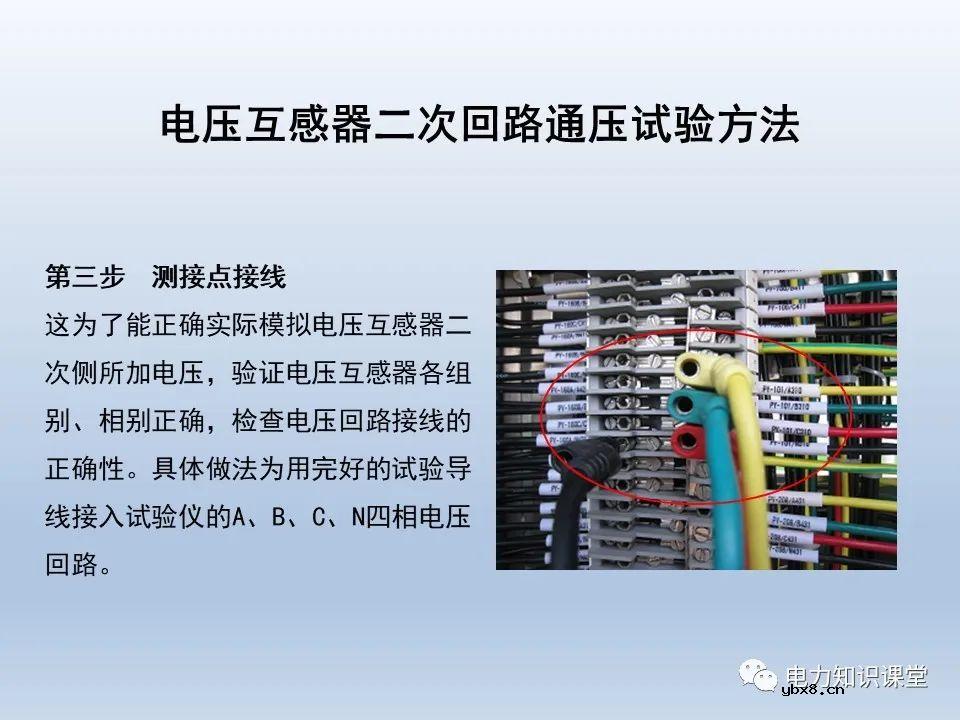

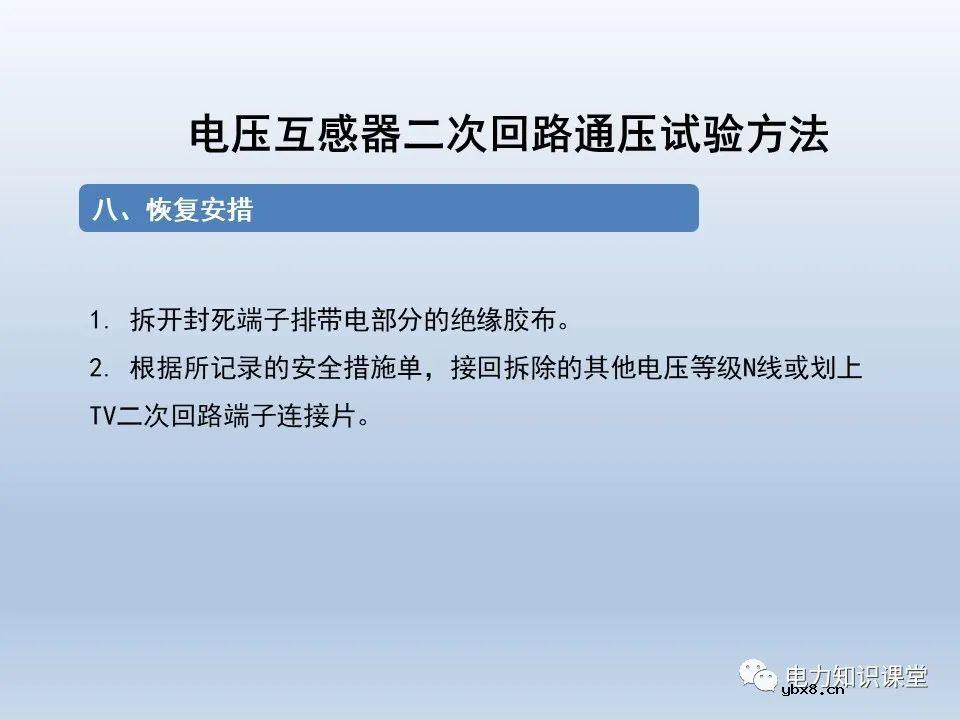

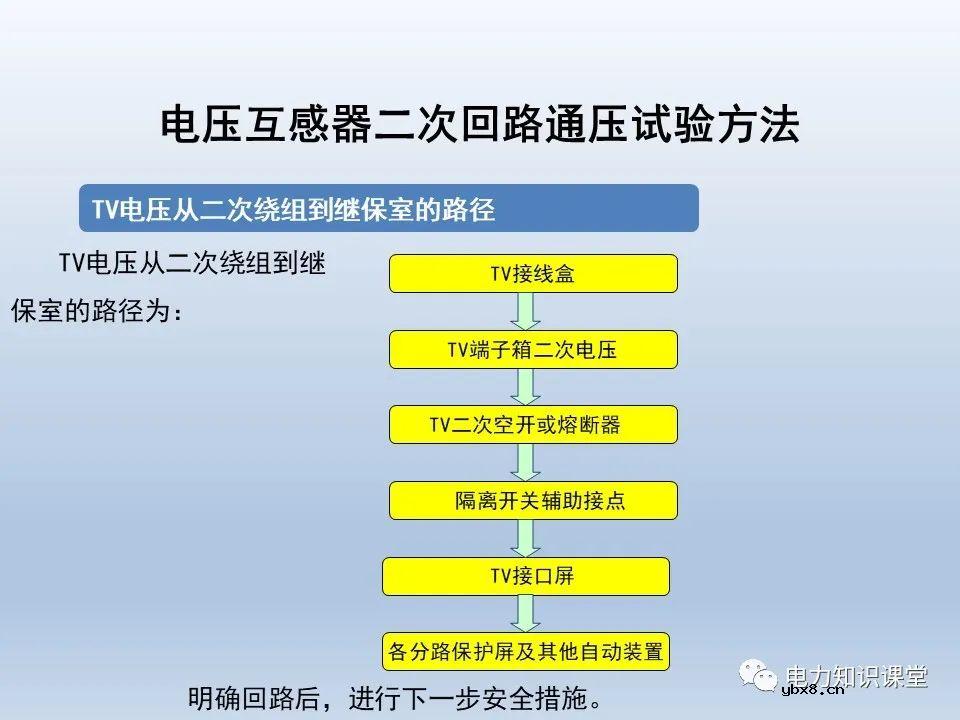

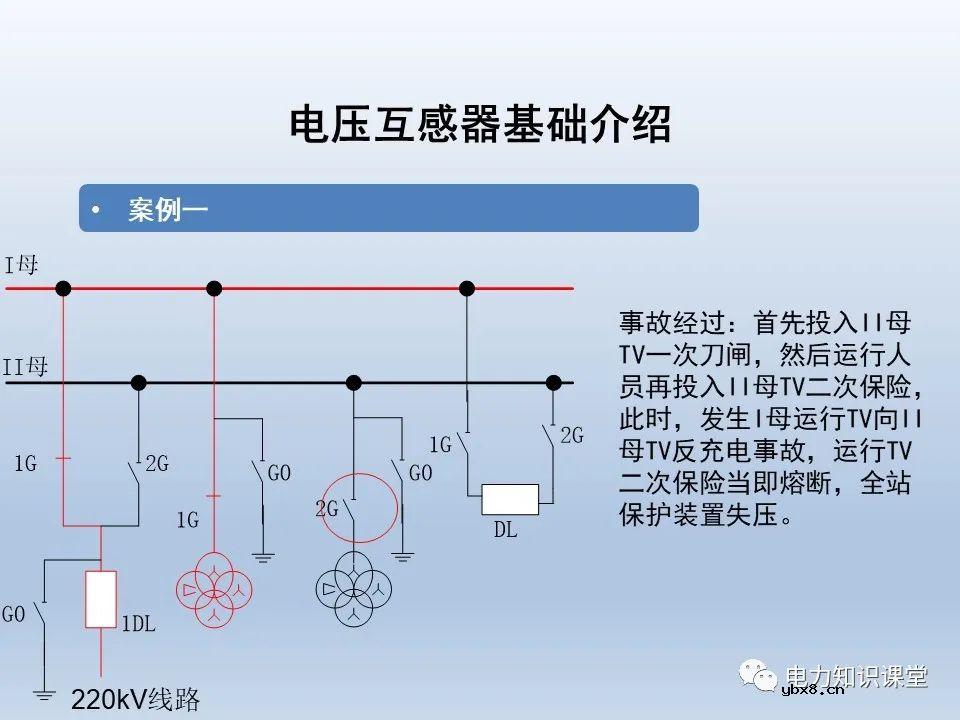

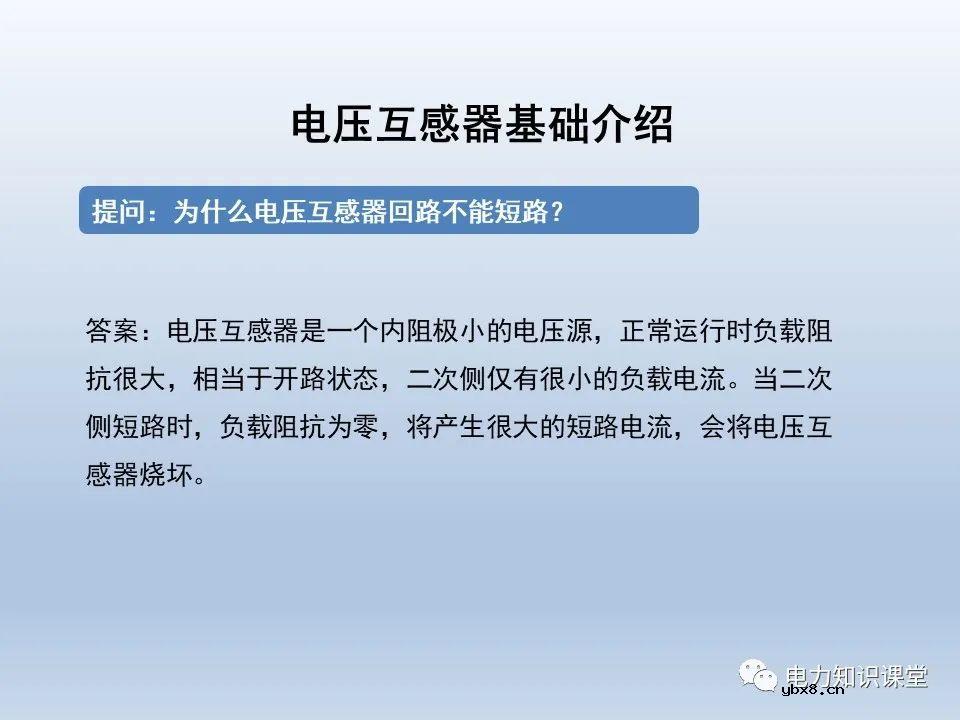

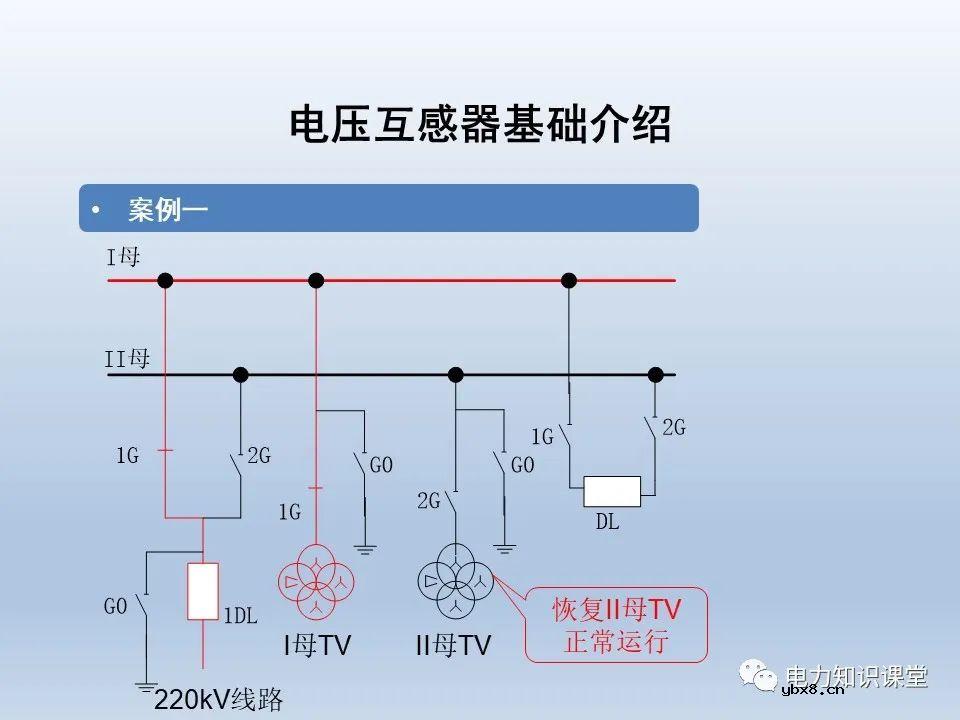

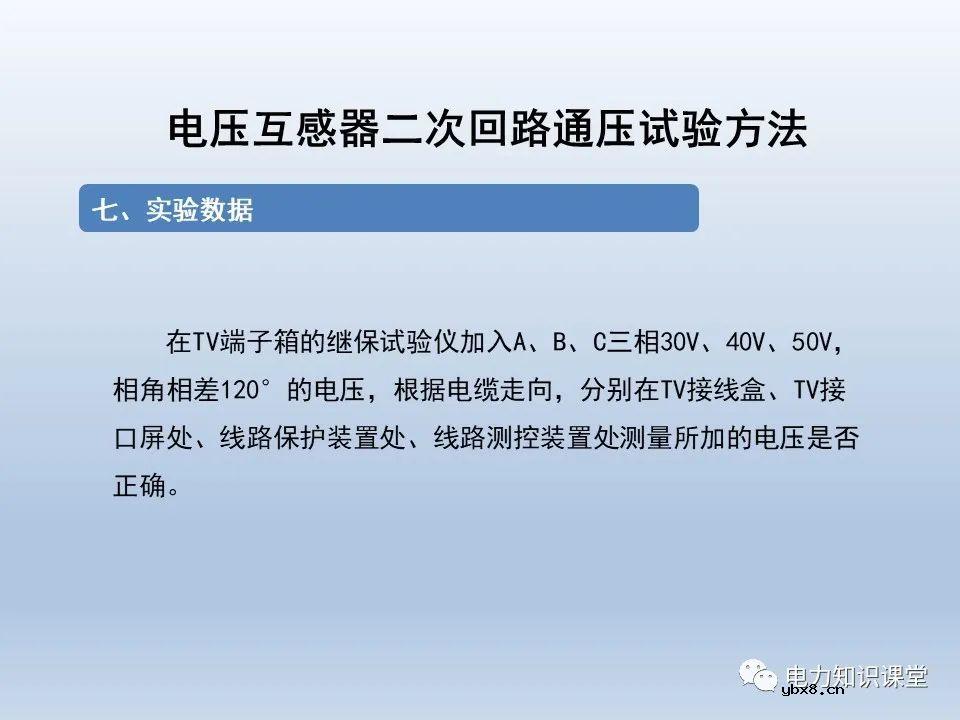

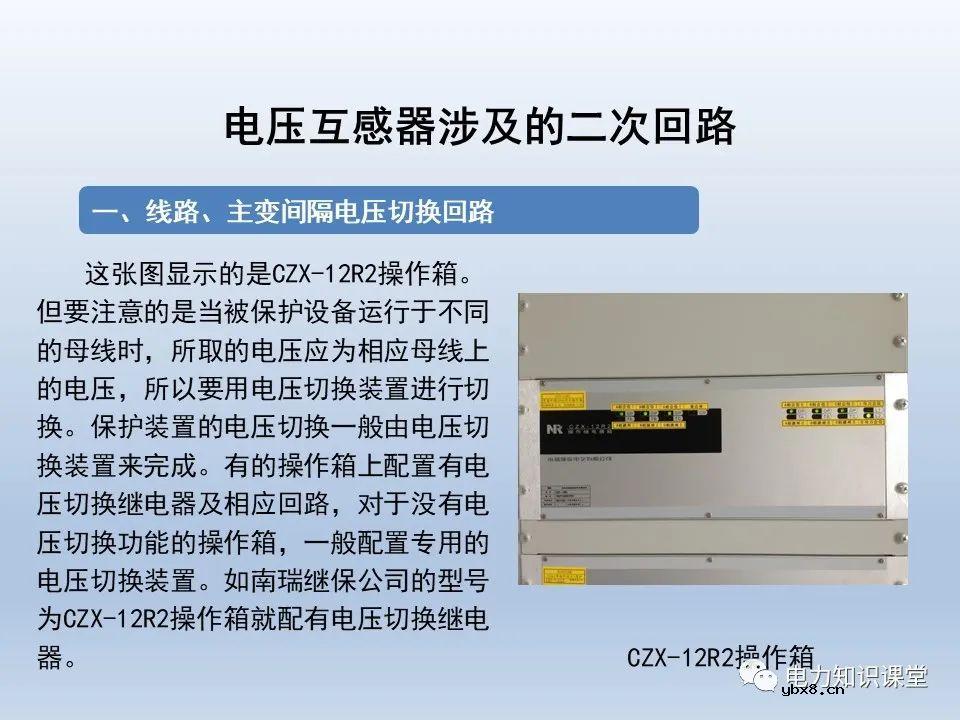

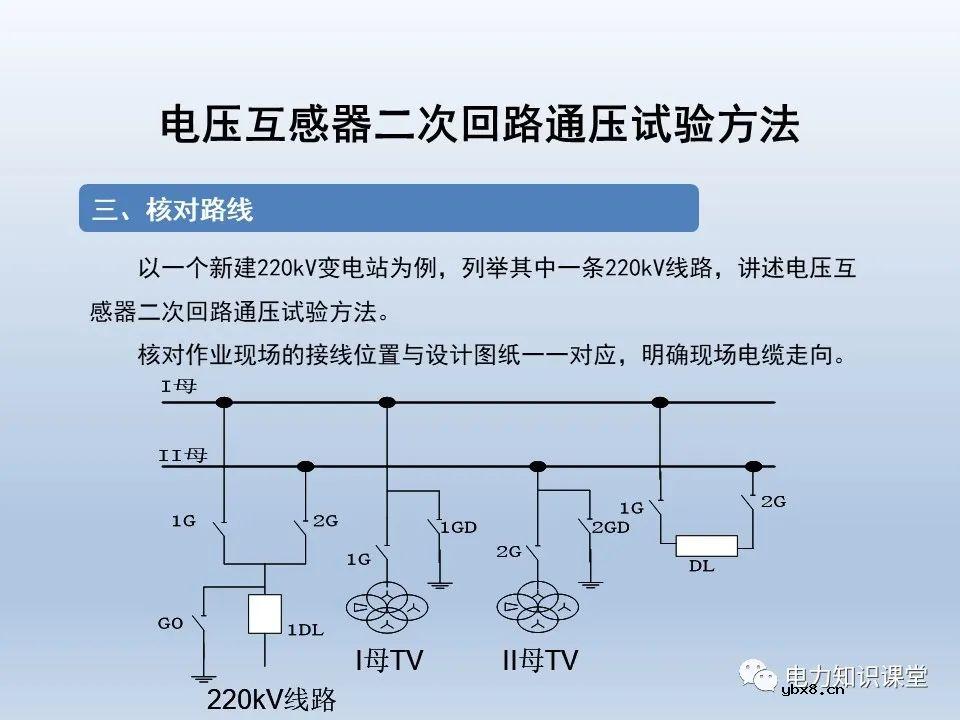

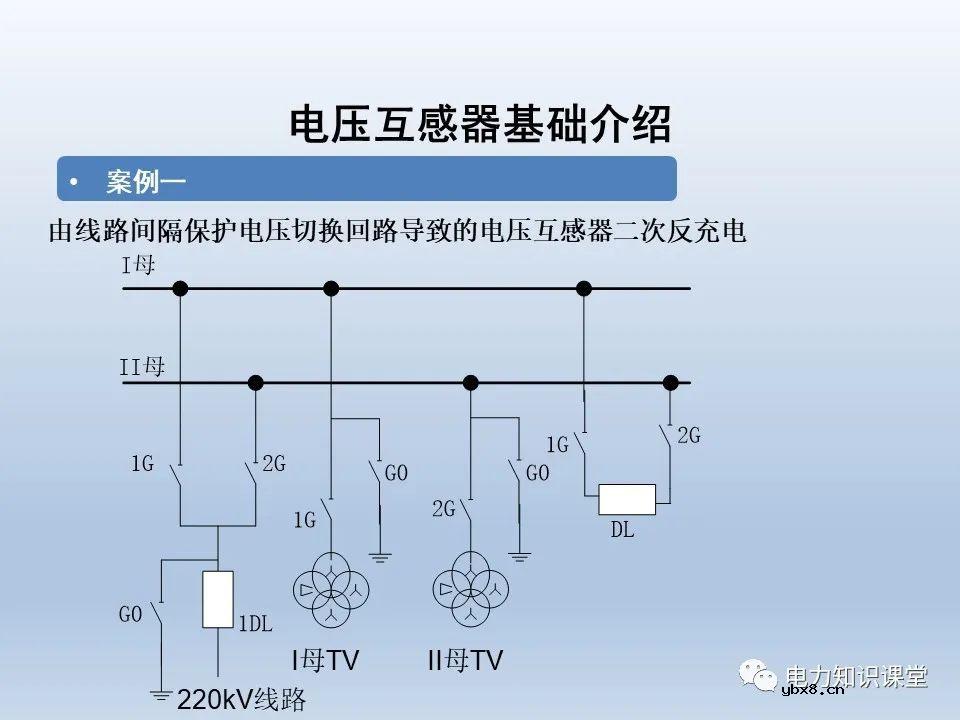

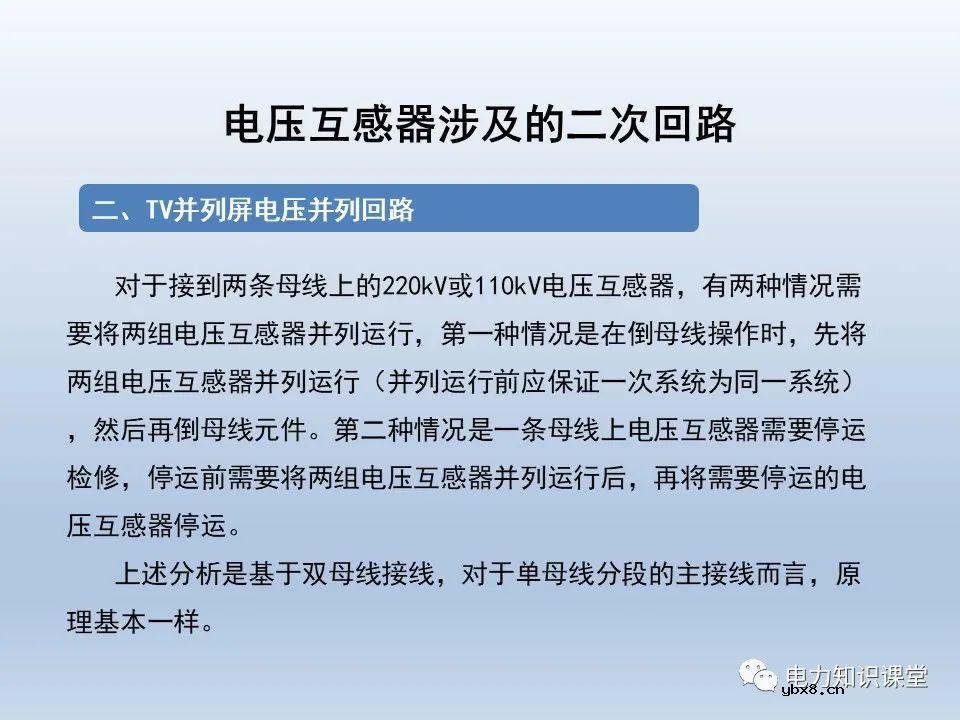

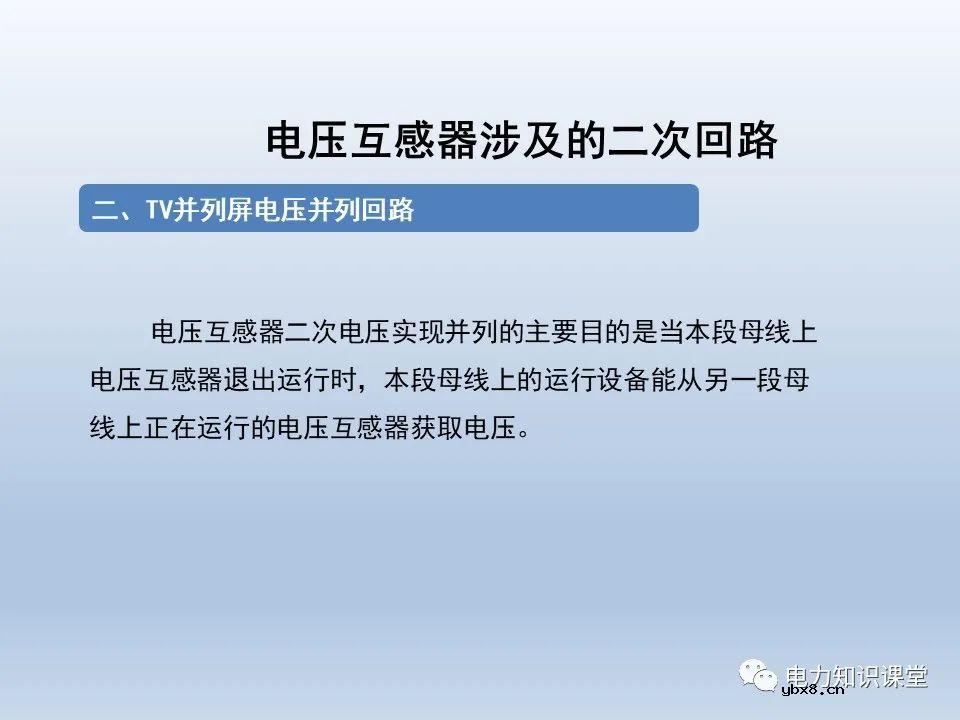

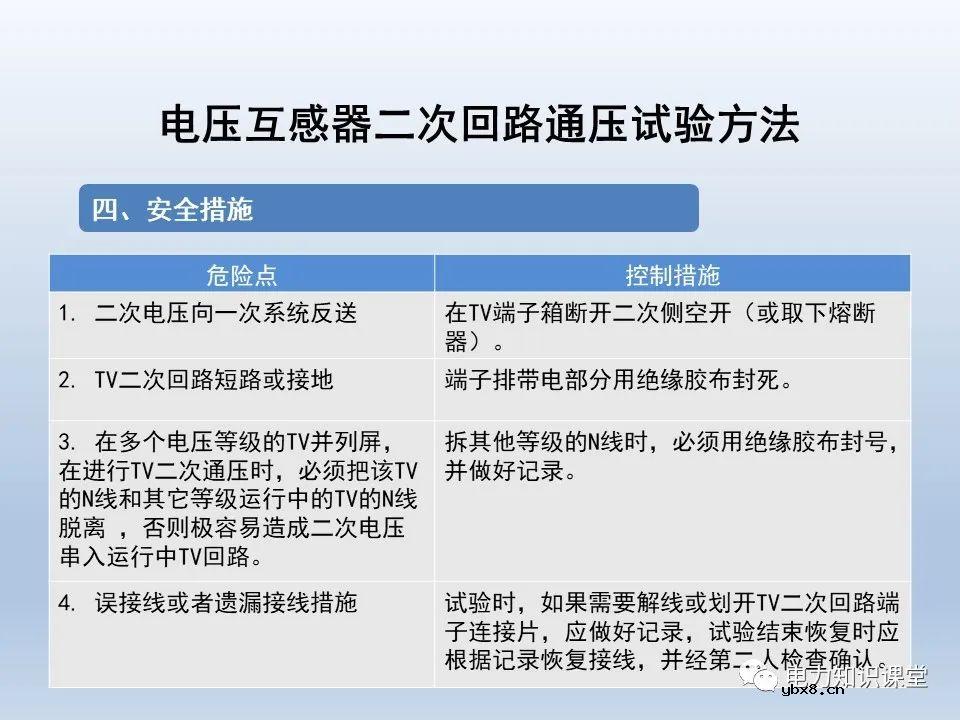

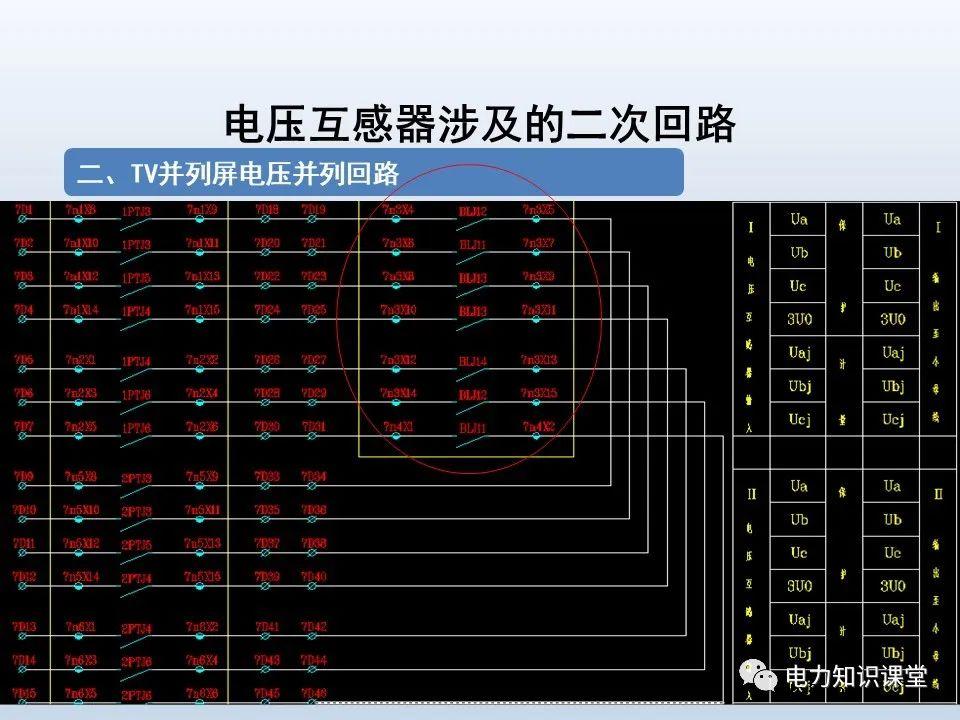

下面我们通过例子进行说明：某变电站一次接线为双母线接线方式，由于一、二次设备有工作，运行方式为单母线运行，当保护工作完毕，恢复一次正常运行方式时，首先投入停运母线TV一次刀闸，然后运行人员投入TV二次保险，此时，发生了运行TV向停运TV反充电事故，运行TV二次保险当即熔断，全站保护装置失压。在现场测量发现停运TV二次保险下口有电压，研究发现线路保护操作箱电压切换件处于不正常状态，发生TV二次并列。

下面我们通过例子进行说明：某变电站一次接线为双母线带旁路，由于一、二次设备有工作，运行方式为单母线运行，当保护工作完毕，恢复一次正常运行方式时，首先投入停运母线TV一次刀闸，然后运行人员投入TV二次保险，此时，发生了运行TV向停运TV反充电事故，运行TV二次保险当即熔断，全站保护装置失压。在现场测量发现停运TV二次保险下口有电压，研究发现线路保护操作箱电压切换件处于不正常状态，发生TV二次并列。

下面我们通过例子进行说明：某变电站一次接线为双母线接线方式，由于一、二次设备有工作，运行方式为单母线运行，当保护工作完毕，恢复一次正常运行方式时，首先投入停运母线TV一次刀闸，然后运行人员投入TV二次保险，此时，发生了运行TV向停运TV反充电事故，运行TV二次保险当即熔断，全站保护装置失压。在现场测量发现停运TV二次保险下口有电压，研究发现线路保护操作箱电压切换件处于不正常状态，发生TV二次并列。

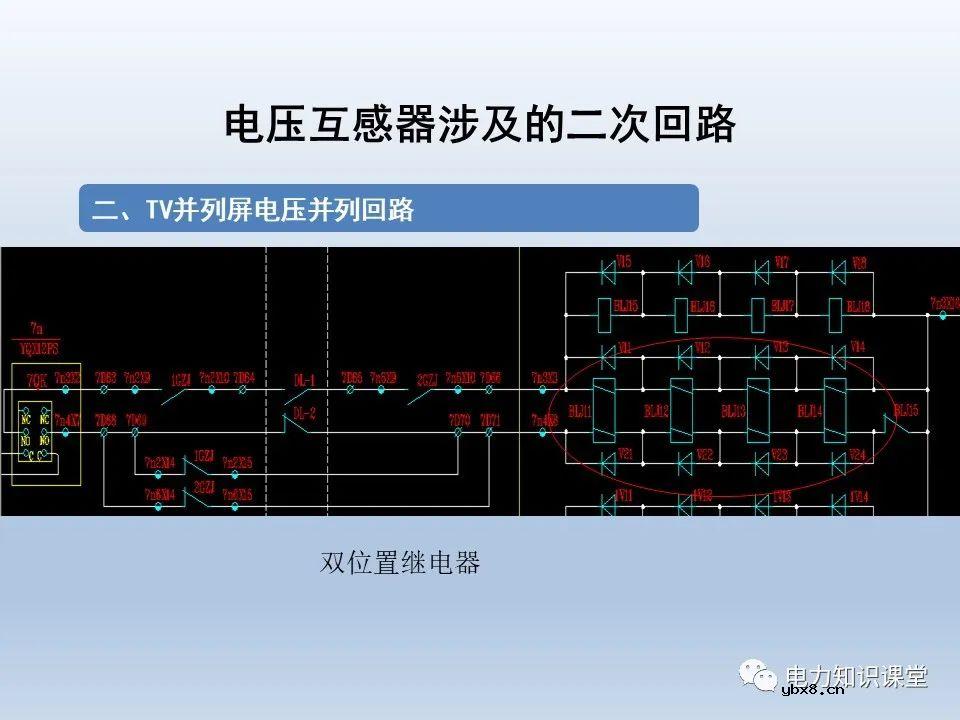

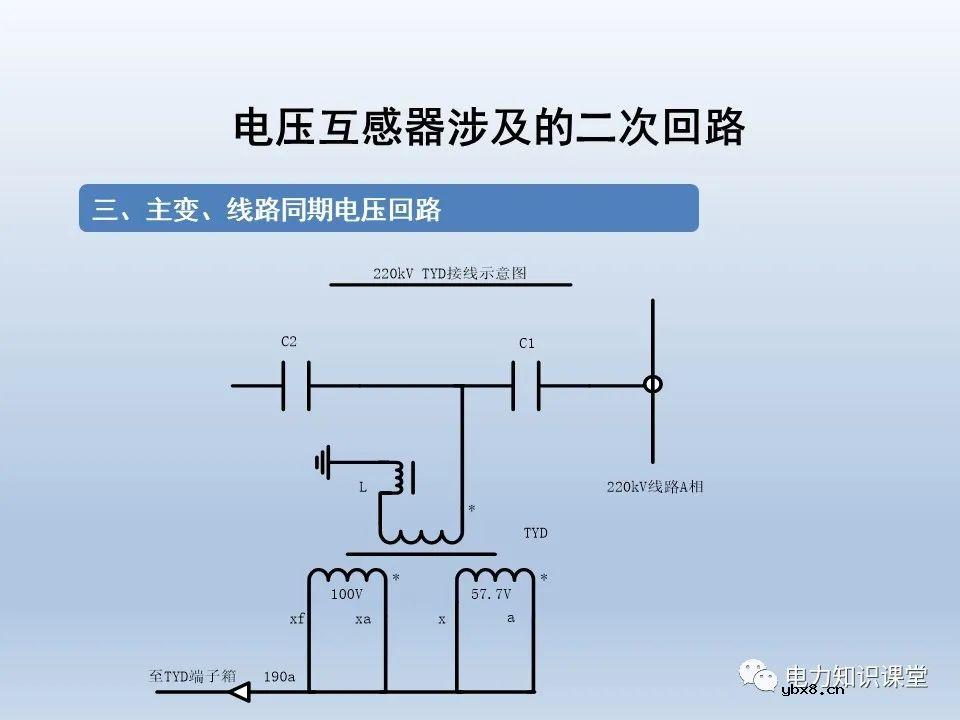

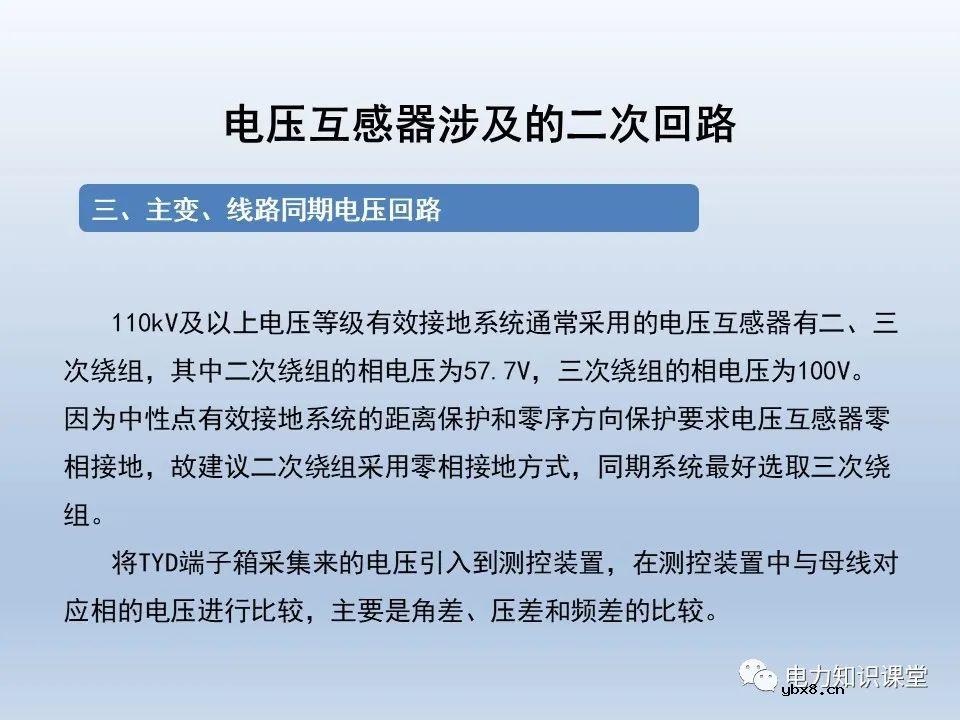

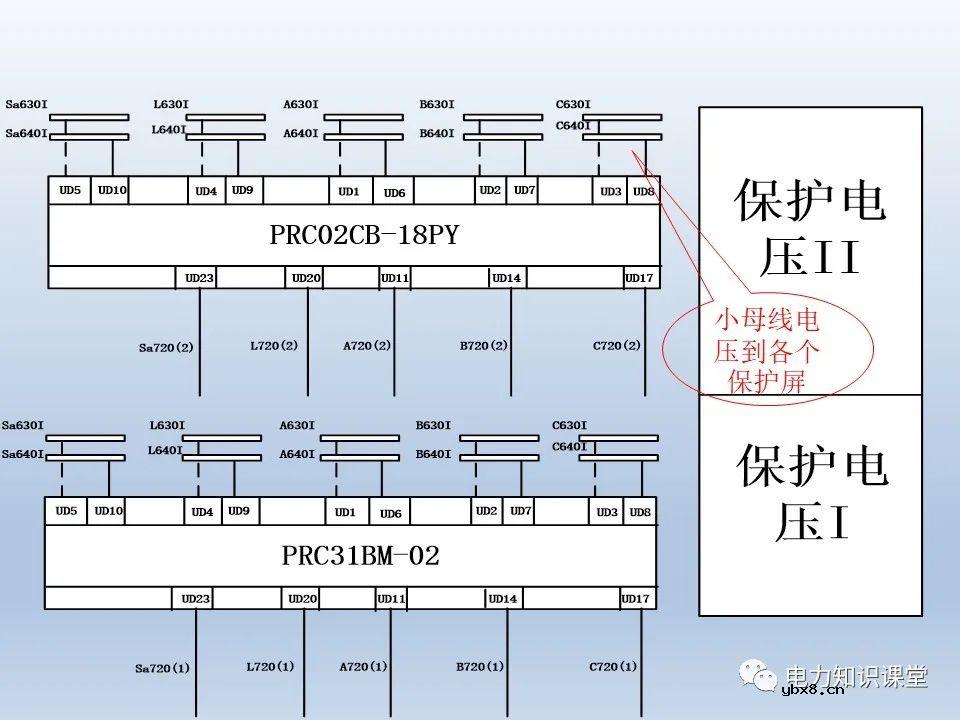

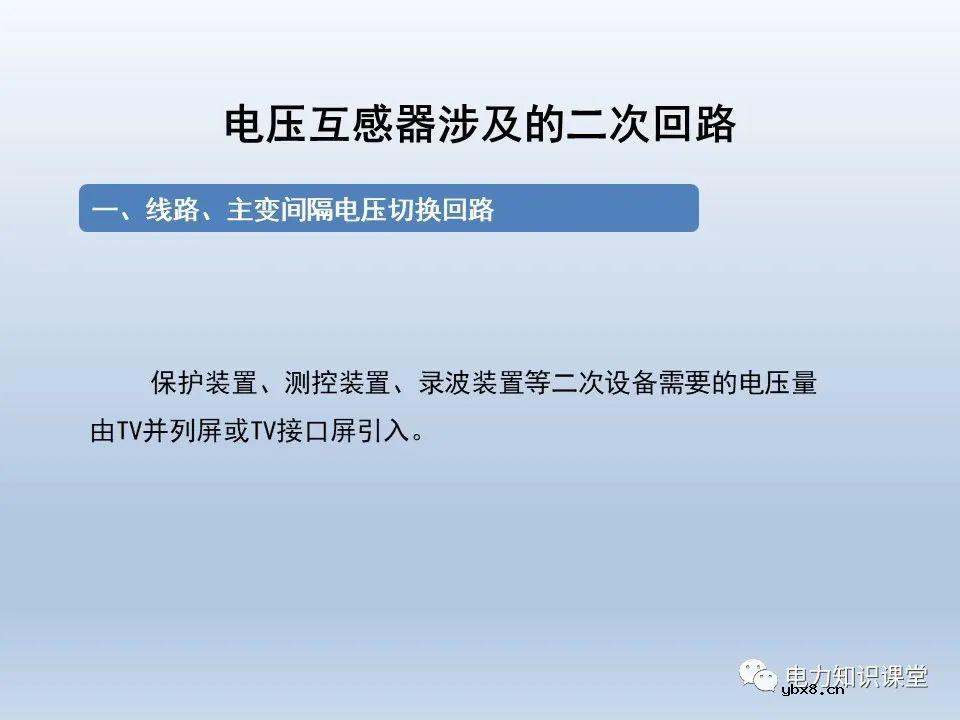

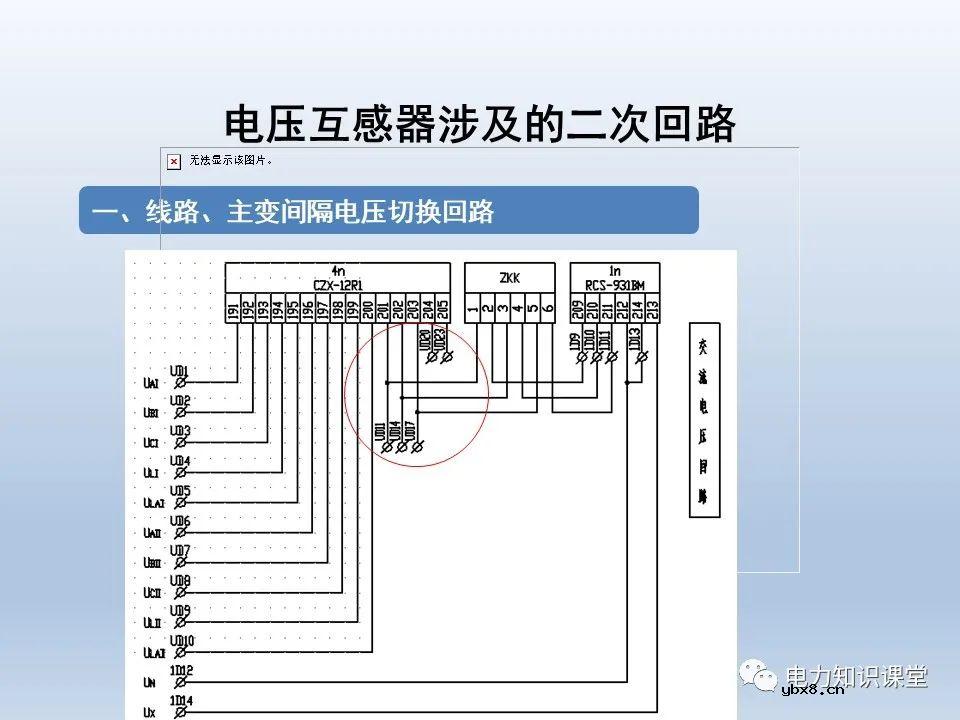

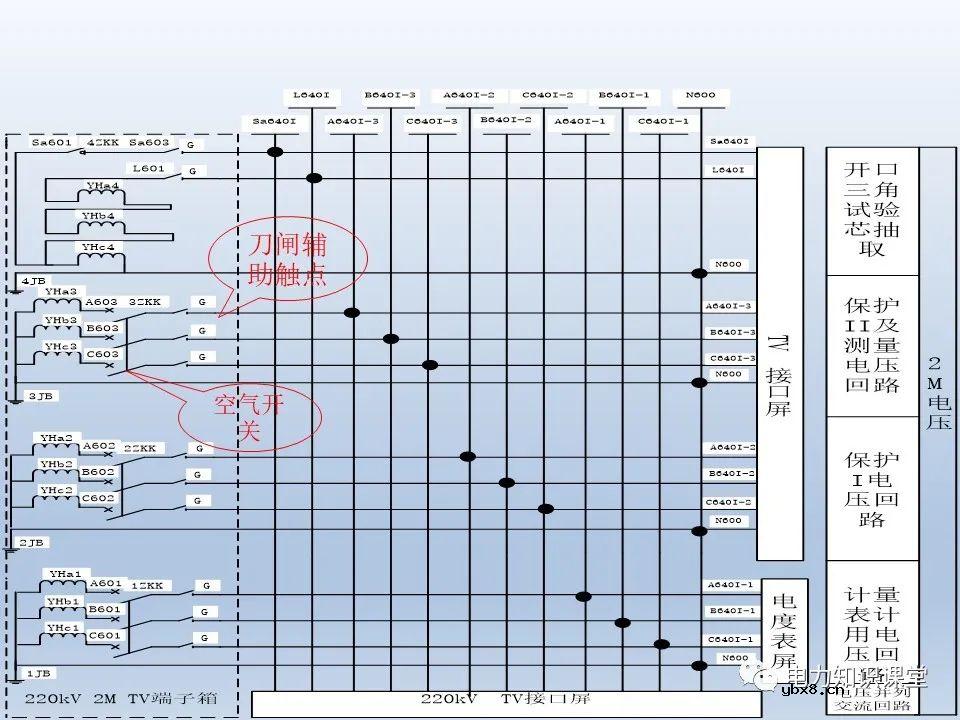

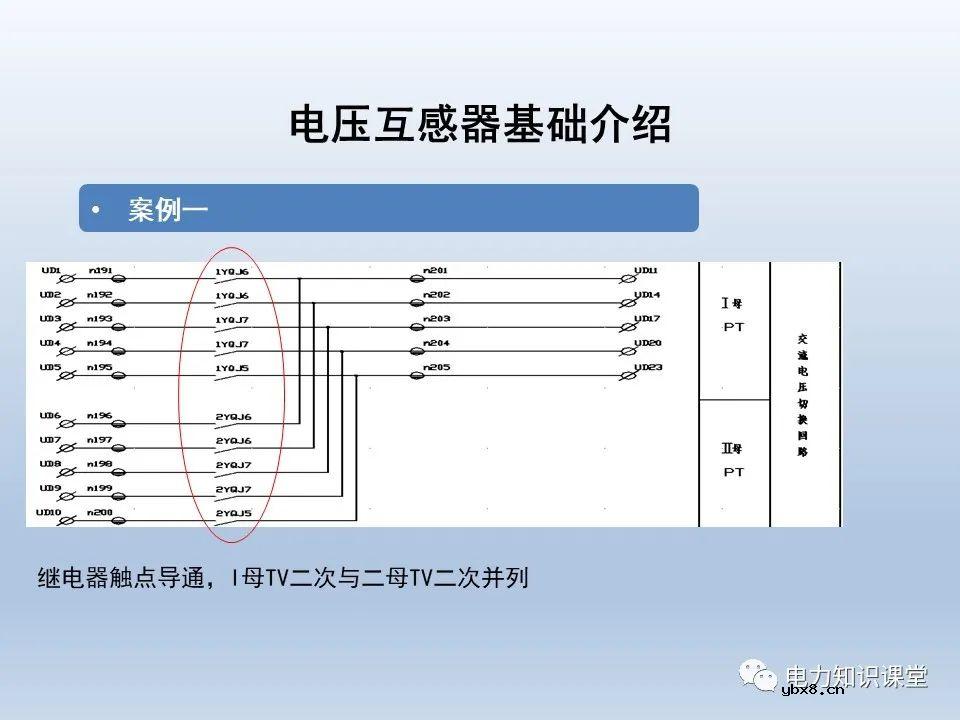

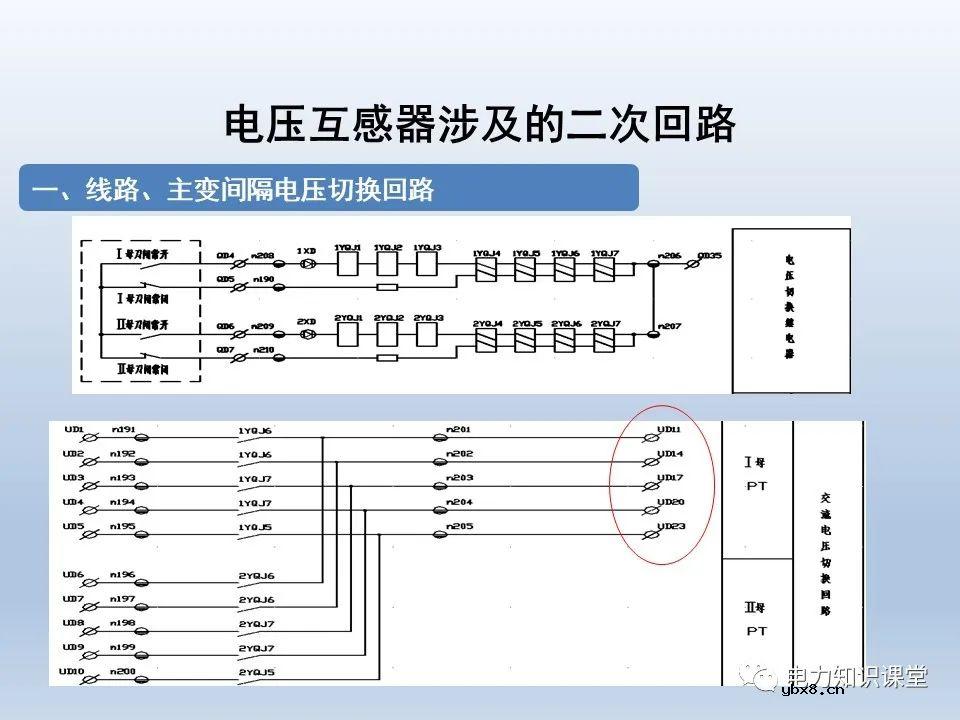

当某一线路运行于Ⅰ母时，Ⅰ母刀闸辅助常开触点闭合，常闭触点断开，线圈1YQJ1、1YQJ2、1YQJ3以及双位置继电器1YQJ4、1YQJ5、1YQJ6、1YQJ7同时得电，则1YQJ5、1YQJ6、1YQJ7的常开触点闭合，Ⅰ母上采集来的电压引入到端子UD11、UD17、UD20、UD23，再通过这些端子引入到保护装置等，如上图所示。









当某一线路运行于Ⅱ母时，Ⅱ母刀闸辅助常开触点闭合，常闭触点断开，线圈2YQJ1、2YQJ2、2YQJ3以及双位置继电器2YQJ4、2YQJ5、2YQJ6、2YQJ7同时得电，则2YQJ5、2YQJ6、2YQJ7的常开触点闭合，Ⅱ母上采集来的电压引入到端子UD11、UD14、UD17、UD20、UD23，再通过这些端子引入到保护装置等，如上图所示。

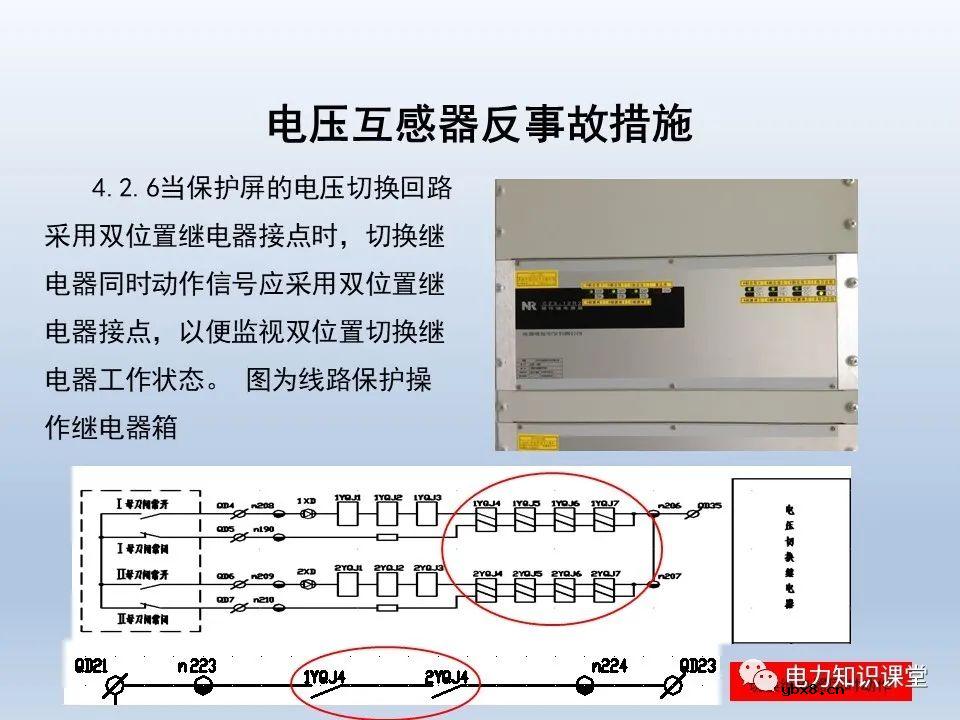

在倒母线过程中，Ⅰ、Ⅱ母线刀闸同时合上，1YQJ5和2YQJ5继电器同时动作，报出切换继电器同时动作信号。

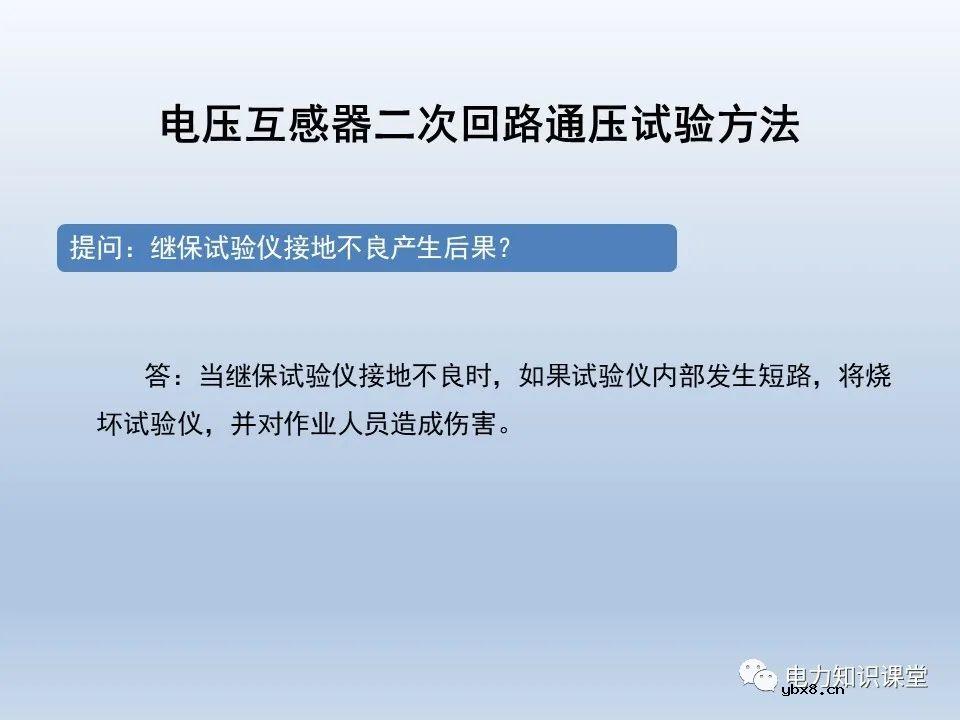

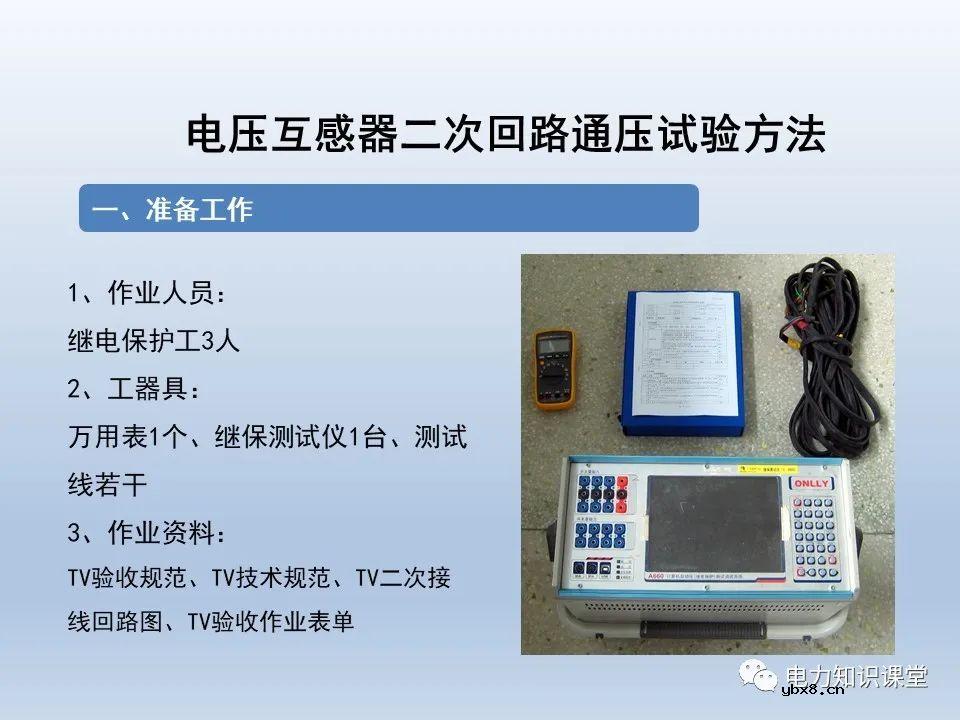

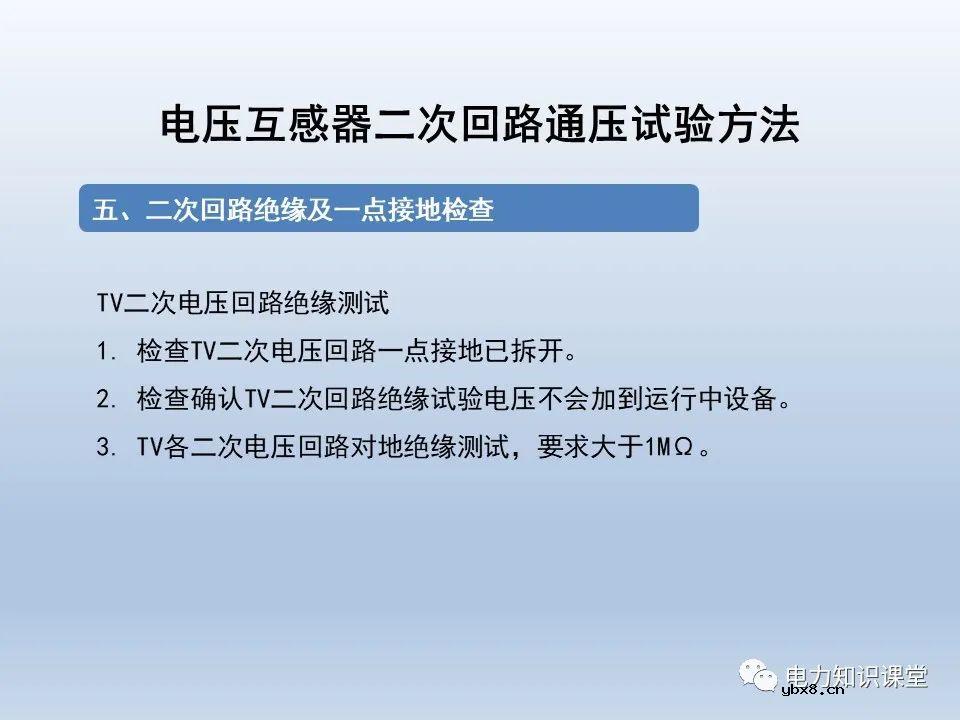

当由于某种原因，如刀闸辅助开关触点接触不良、而线路开关又在合位，1YQJ2和2YQJ2全部失磁，它们的动断触点闭合，报出TV失压信号。
