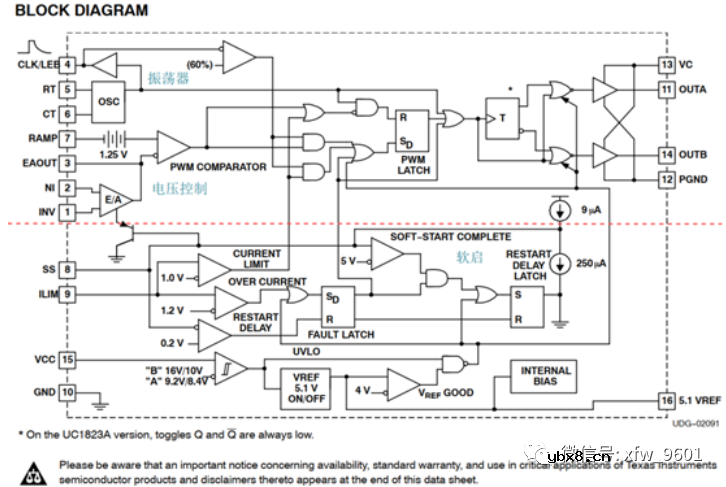

这里介绍两种常用的PWM调节器，型号分别为UC3825A和SG3525，它们的内部工作原理基本相同，包括内部供电、OSC、PWM调节、软启动、保护等单元。下面分别介绍UC3825A和SG3525内部工作原理与建模。

㈠ UC3825A High-Speed PWM Controller

⑴ Oscillator

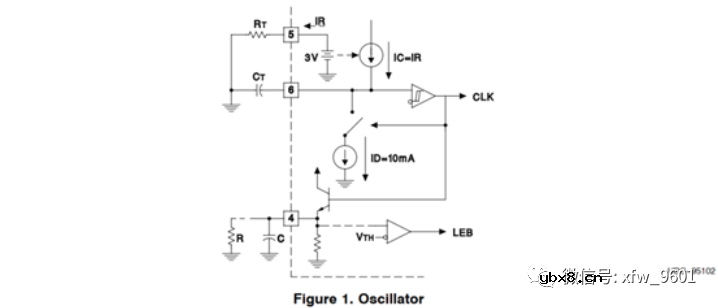

振荡器实际是利用对电容充放电实现脉冲输出，Figure1中，PIN5内部为一个电流源。通过改变RT电阻值从而改变电容充电电流的大小。

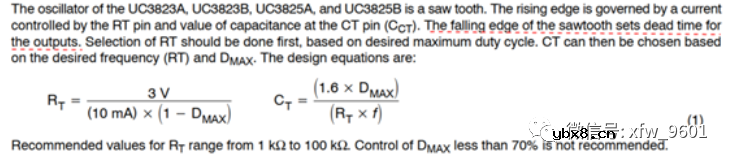

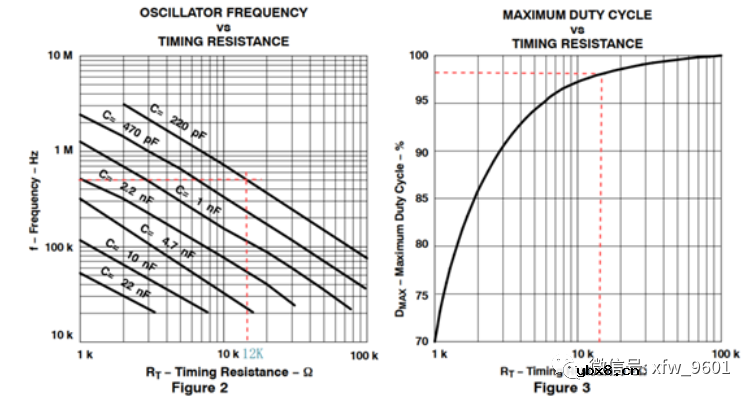

结合图Figure2，假设振荡器需要工作为500kHz，RT取值为12kΩ，最大占空比D=0.5。参数计算方法如式（1）所示。

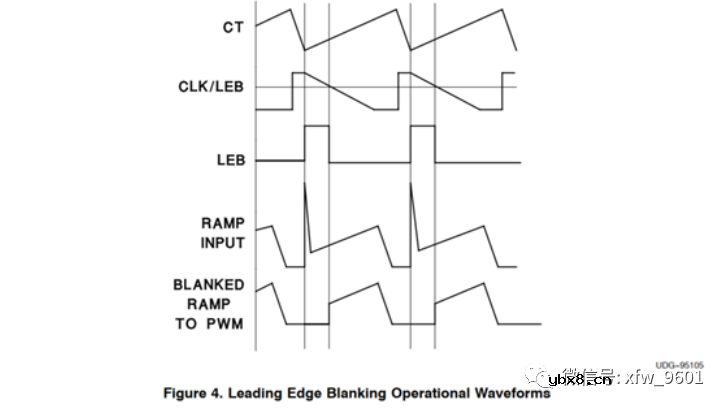

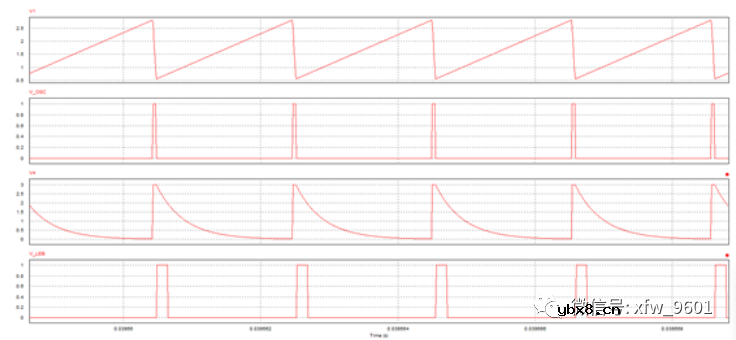

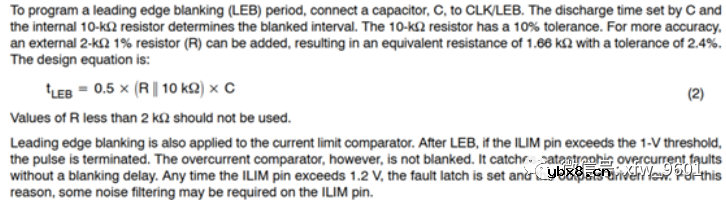

振荡器与前沿消隐输出波形如图1所示。

图1 振荡器和前沿消隐仿真波形

Figure1原理图的仿真模型如图2所示。

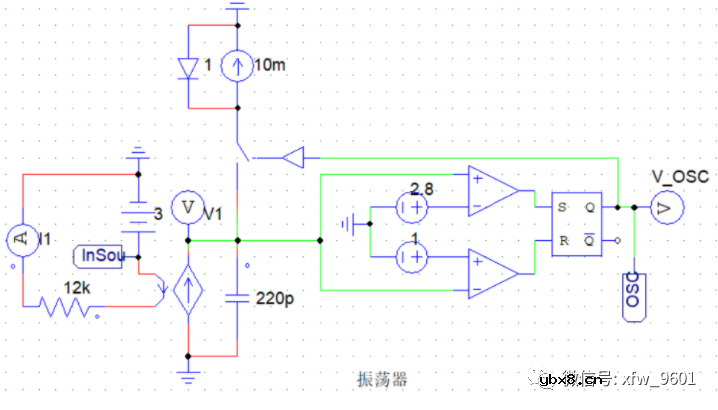

图2 Figure1仿真模型
