AD数据转换-SAR ADC介绍

基本SAR(Successive Approxmation Register)ADC结构中包括采样保持S&H电路、比较器、DAC、SAR逻辑四个单元。

DAC多选用电荷(电容)型，结合电荷再分配原理，S&H与DAC结合在一起组成电荷再分配结构。

一.电荷再分布DAC

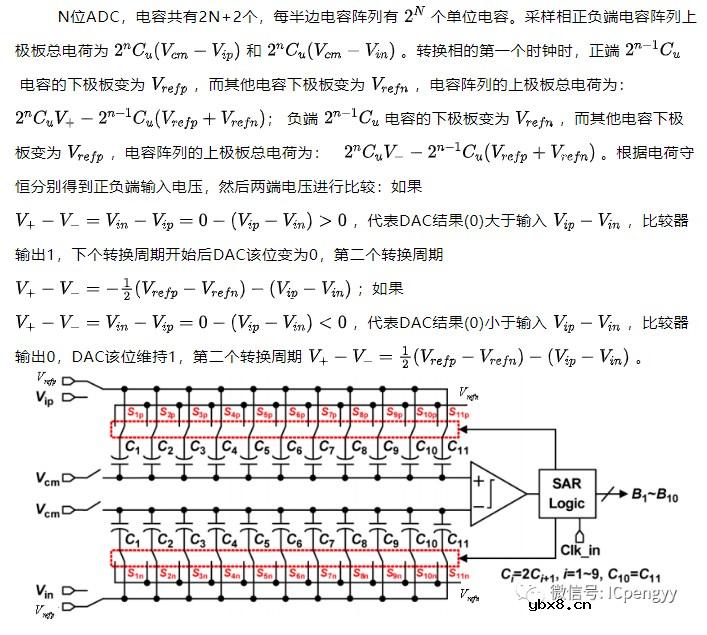

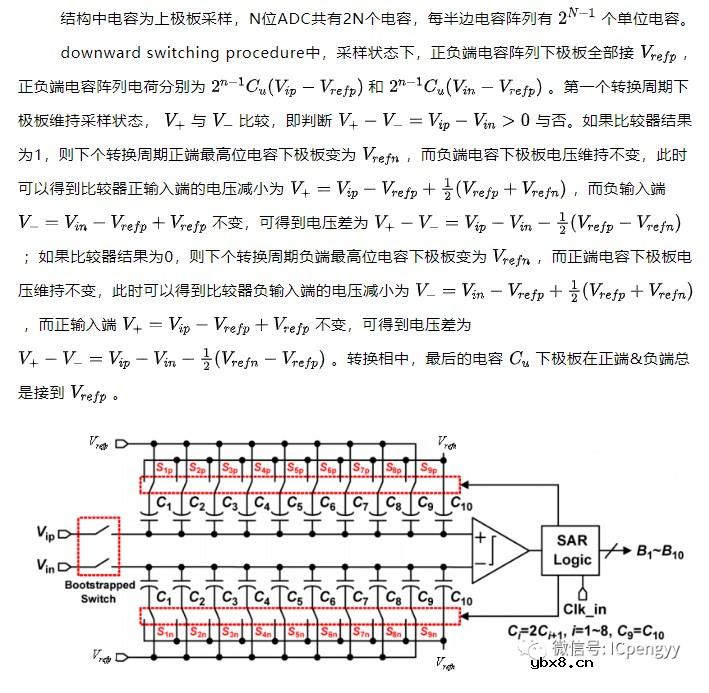

1.单端下极板采样

2.差分下极板采样1

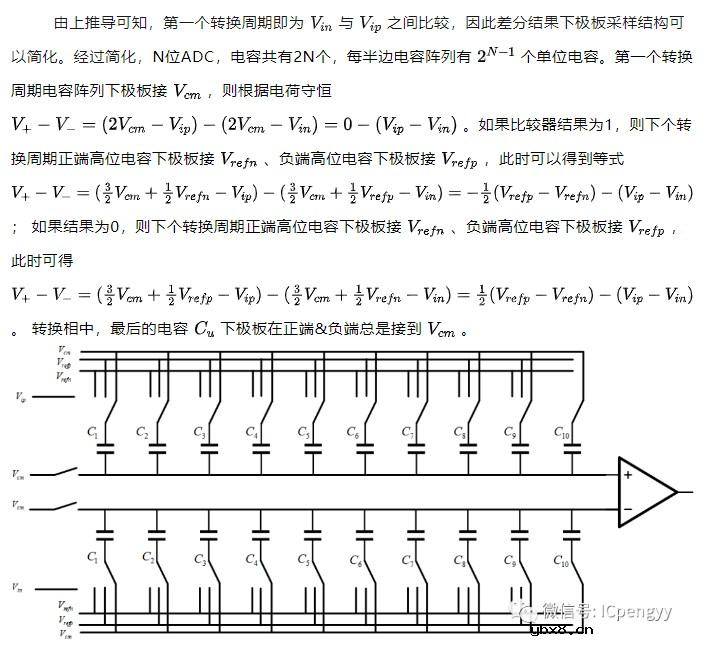

3.差分下极板采样2

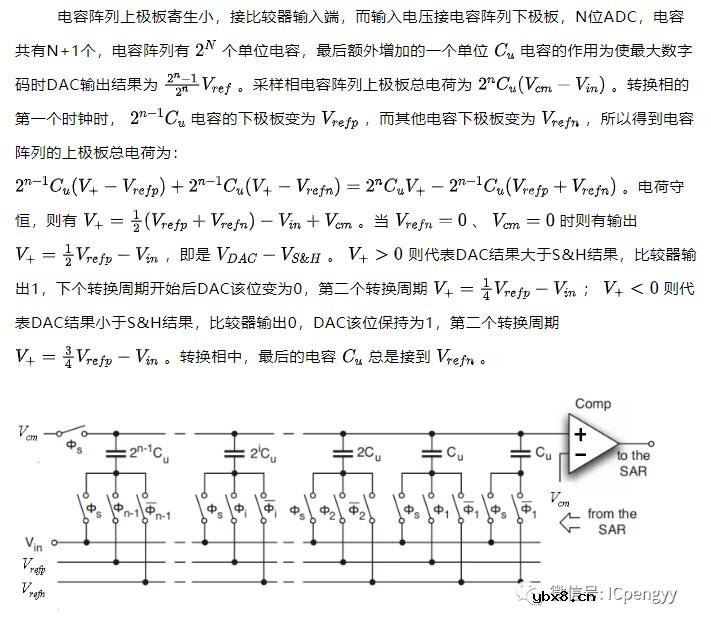

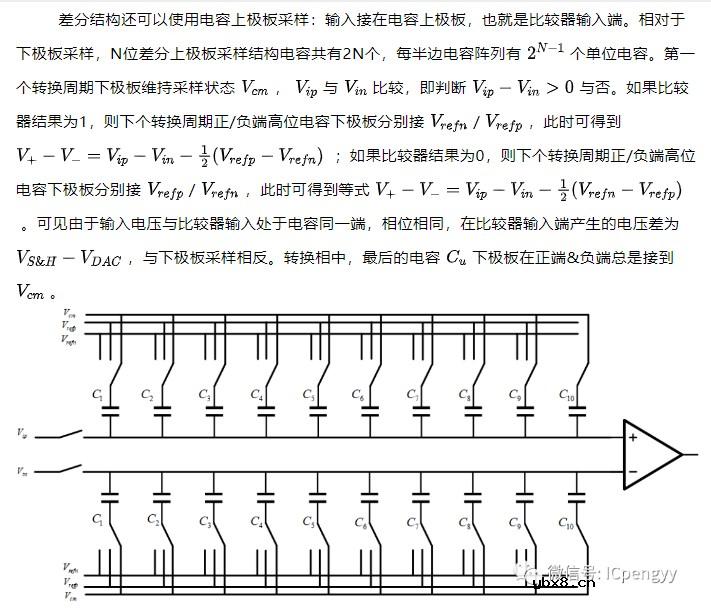

4.差分上极板采样

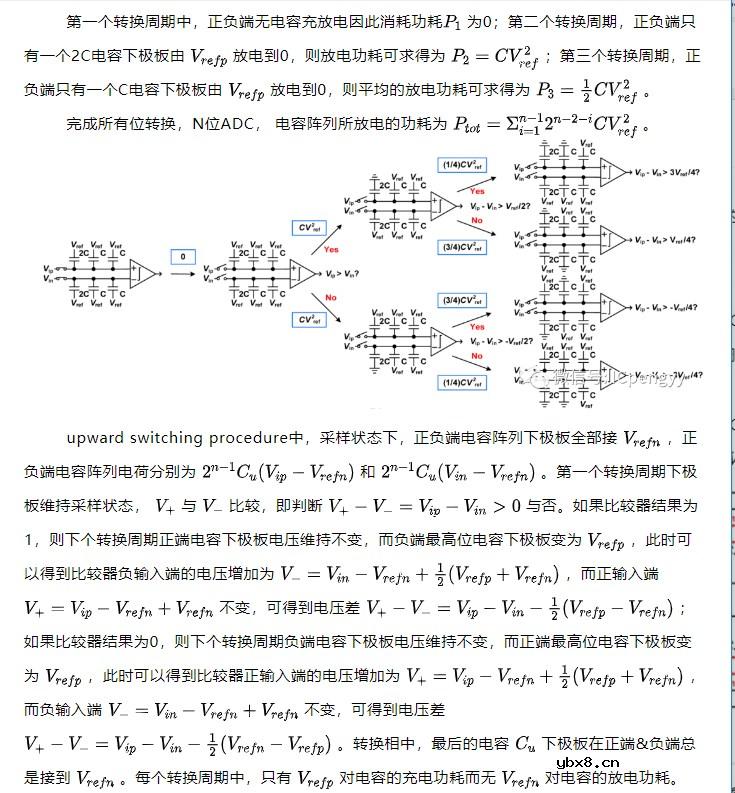

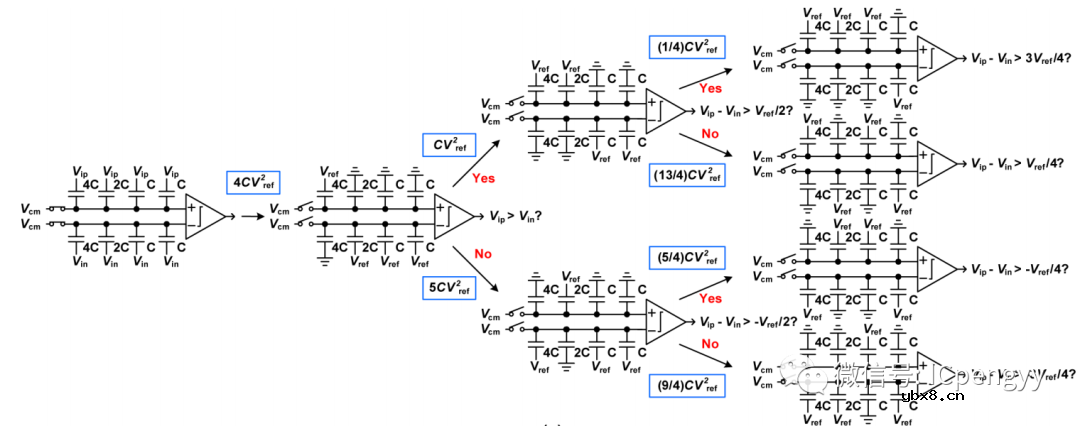

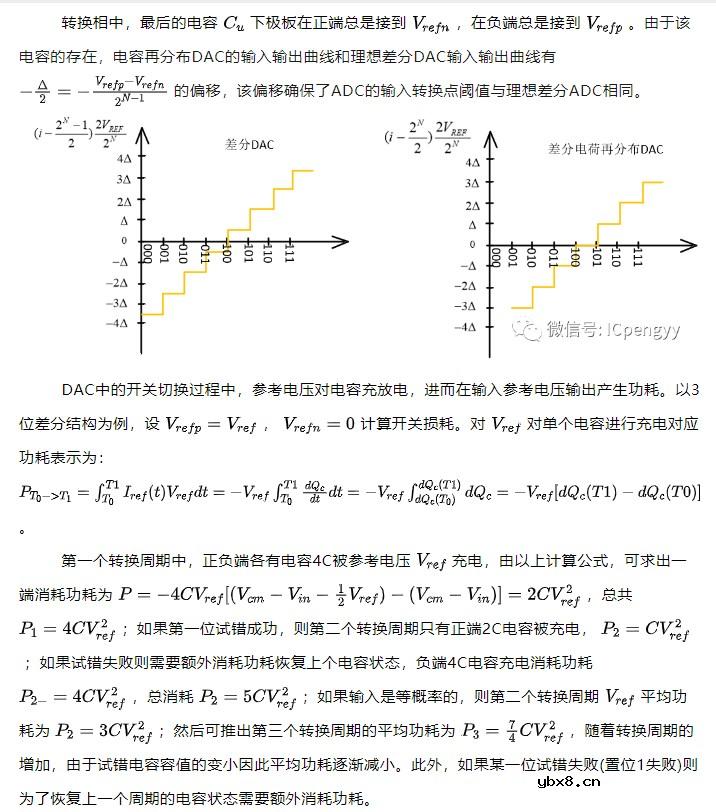

5.差分省功耗开关DAC

二.比较器

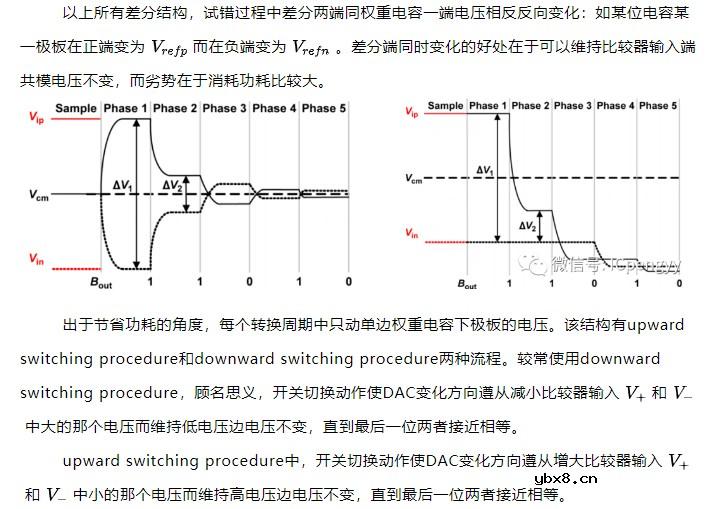

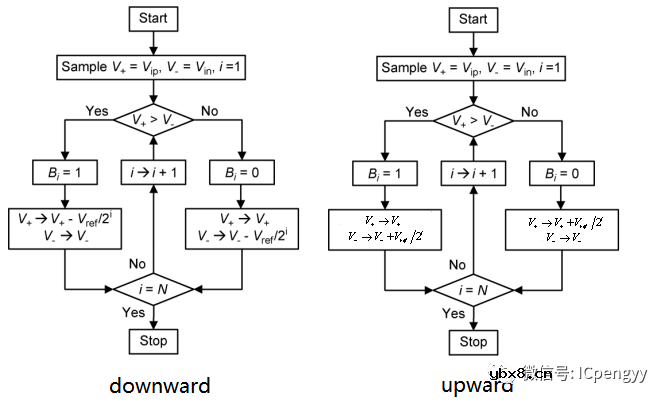

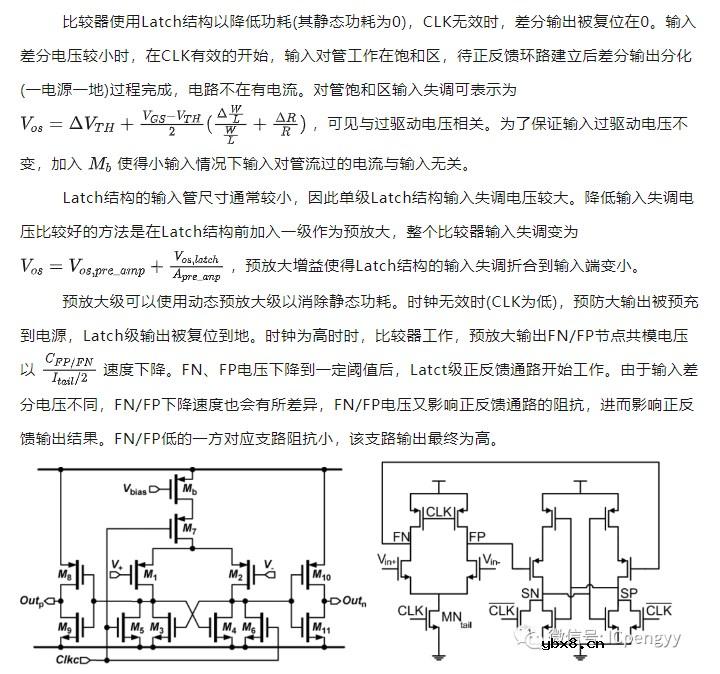

downward switching procedure比较器输入共模会发生变化，而比较器存在失调，如果失调电压与输入共模电压相关，则会造成SAR ADC线性度下降。

三.同步&异步SAR逻辑

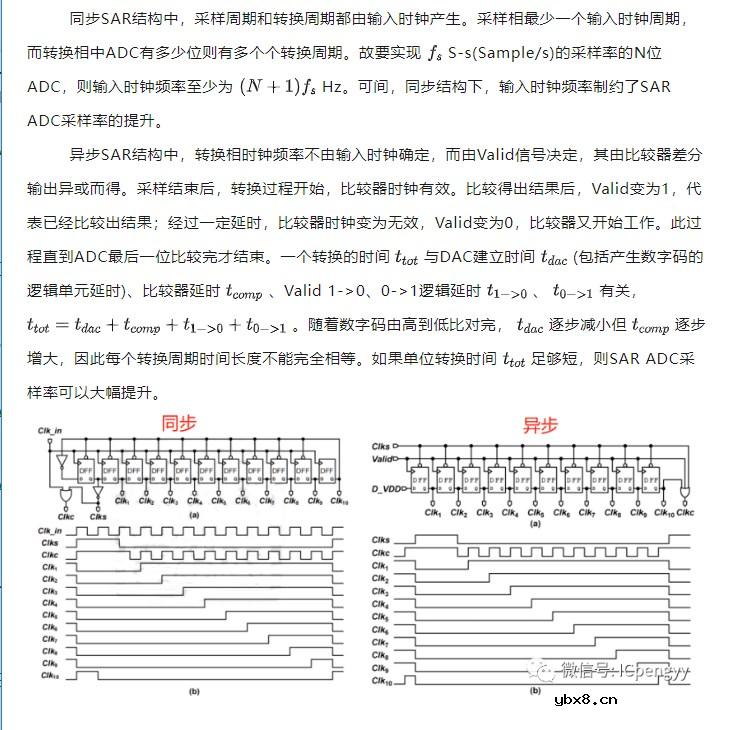

SAR ADC工作时包括采样相和转换相，两个相位时间的总和即为SAR ADC的1/采样率，即输出一组数字码所用的时间。
