CPU的基础设置步骤

CPU的属性对系统行为具有决定性的意义。可以设置Profinet接口、启动特性、日时钟、保护等级、系统和时钟存储器、循环时间、WEB服务器、显示及通信负载等。

方法：

在项目视图中打开设备视图，选中CPU，则在巡视视图中显示其属性。

设置Profinet接口:

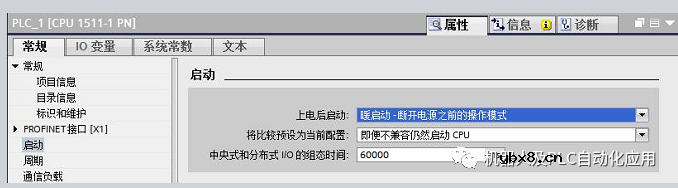

设置PLC启动类型

组态上电后CPU的3种启动方式：

不重新启动，保持在STOP模式；

暖启动，进入RUN模式；

暖启动：进入断电之前的工作模式

设置系统存储器字节与时钟存储器字节

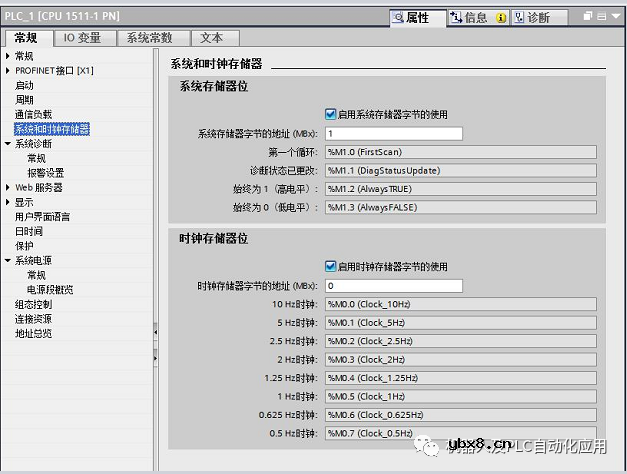

将MB1设置为系统存储器字节后，该字节的M1.0~M1.3的含义：

M1.0（首次循环）：仅在进入RUN模式的首次扫᧿时为1，以后为0；

M1.1（诊断图形已更改）：CPU登录了诊断事件时，在一个扫᧿周期内为1；

M1.2（始终为1）：总是为1状态，其常开触点总是闭合；

M1.3（始终为0）：总是为0状态，其常闭触点总是闭合；

时钟脉冲是一个周期内0和1所占的时间各为50%的方波信号，时钟存储器字节每一位对应的时钟脉冲的周期或频率如表。CPU在扫᧿循环开始时初始化这些位。

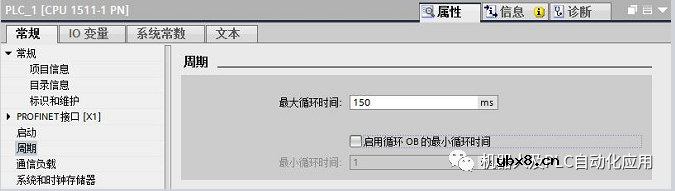

设置循环时间

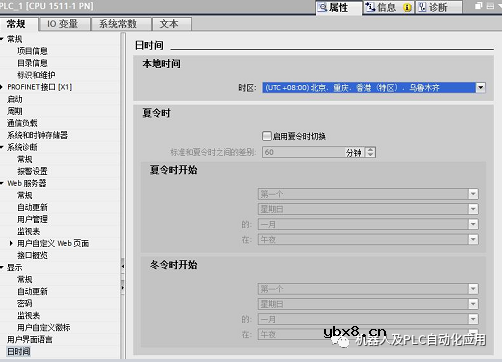

设置实时时钟

CPU带有实时时钟(Time-of-day clock)，在PLC的电源断电时，用超级电容给实时时钟供电。PLC通电24h后，超级电容被充足了足够的能量，可以保证实时时钟运行10天。

在线模式下可以设置CPU的实时时钟的时间。

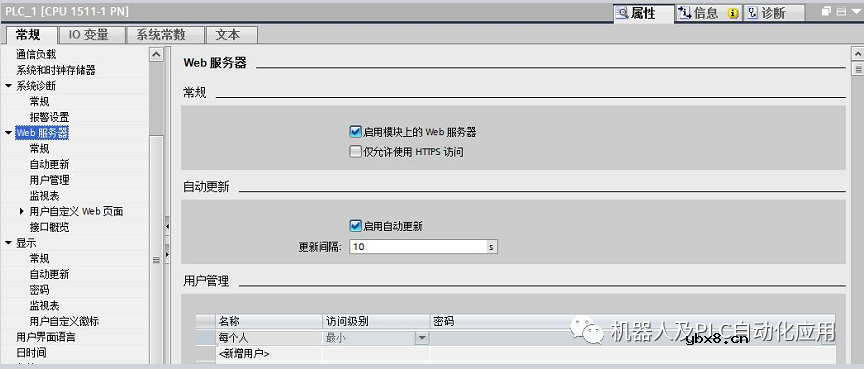

设置WEB服务器

用于通过网络访问PLC进行浏览、查询、诊断等。

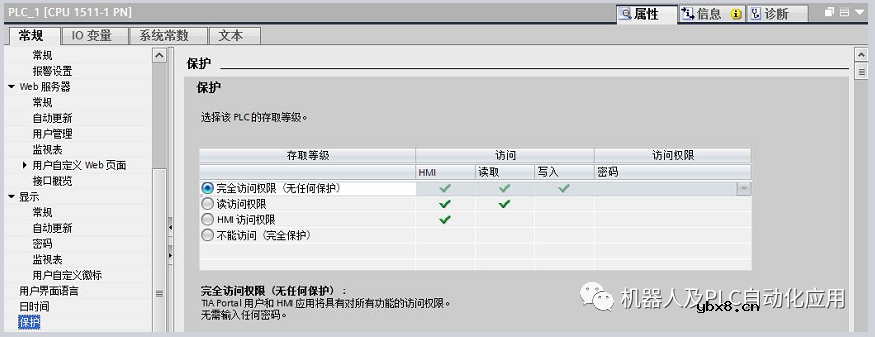

设置存取、访问等级及其密码

3、IP地址和站名的设定和分配

1、IP地址设定方法：

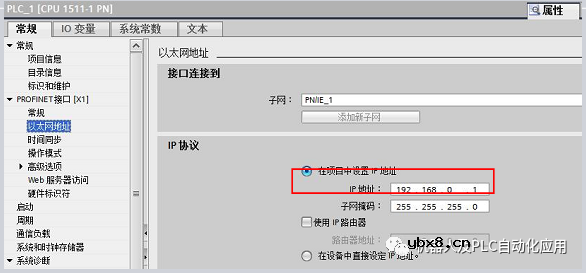

（1）在CPU“属性”中选择“以太网地址”，采用缺省设置：在项目中设置IP地址：192.168.0.X（X=1-255）。适用于CPU、分布式IO站点及HMI.

设置的地址在下载后才起作用.

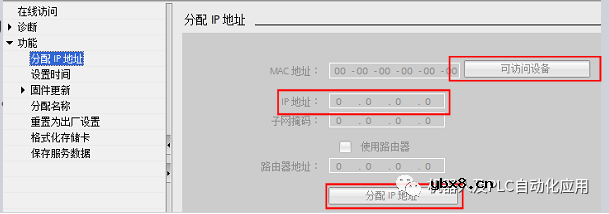

（2）勾选“在设备中直接设定IP地址”，在“设备视图”中选中CPU模块，点右键，选择“在线诊断”，或双击项目树里的“在线诊断”图标，然后在“功能”项里进行设定。

也可以在PLC的显示器上直接设置。适用于CPU、HMI

2、站名设定方法：

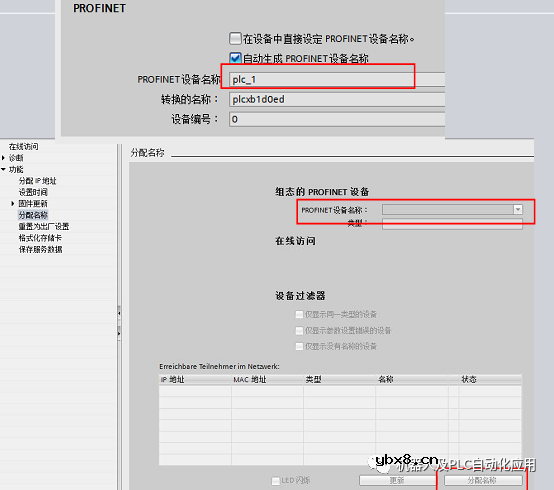

（1）在CPU“属性”中选择“以太网地址”，采用缺省设置：自动生成Profinet设备名称：由系统自动定义站名，如PLC_1。

（2）勾选“在设备中直接设定Profinet设备名称”，在“设备视图”中选中CPU模块，点右键，选择“在线诊断”，在“功能”项里进行设定。

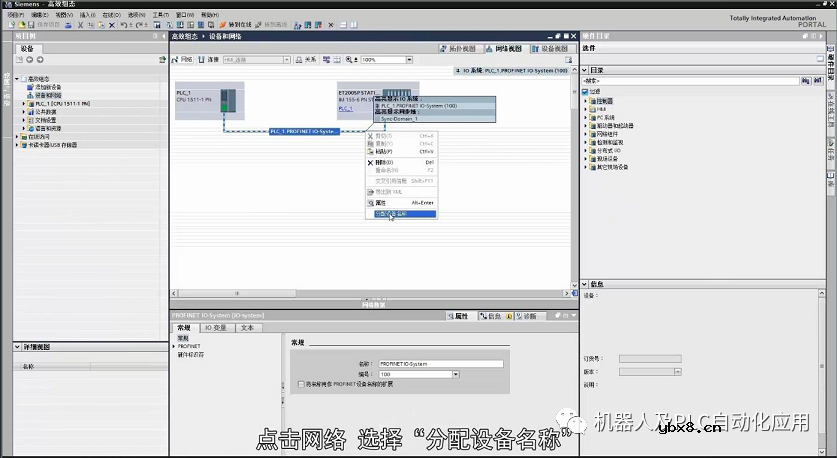

（3）切换到“网络视图”

程序的下载与上传，系统在线与离线:

（1）下载：

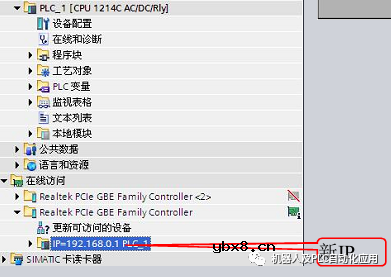

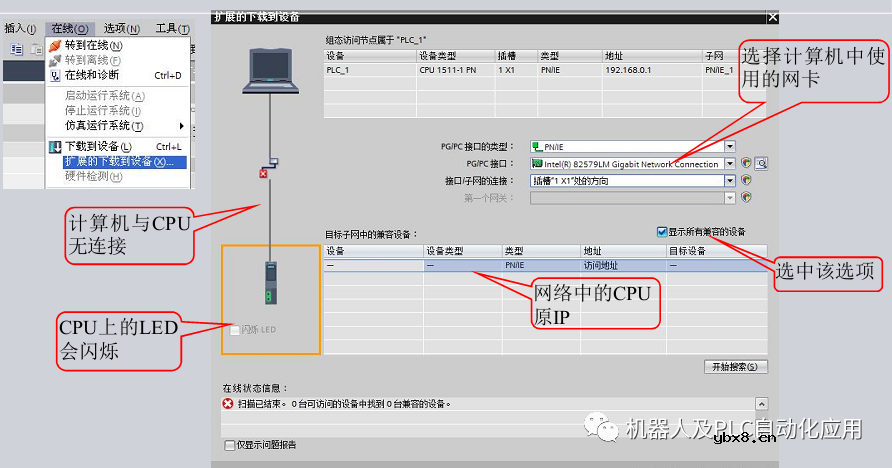

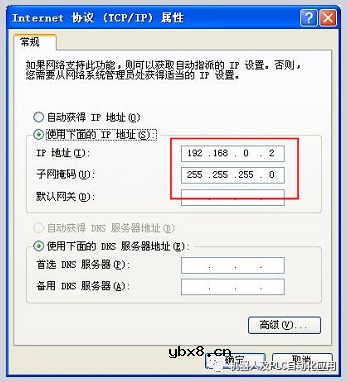

设置计算机网卡的IP地址：计算机CPU的子网地址一般采用默认的192.168.0.2，第4个字节是子网内设备的地址。子网掩码一般采用默认的255.255.255.0。

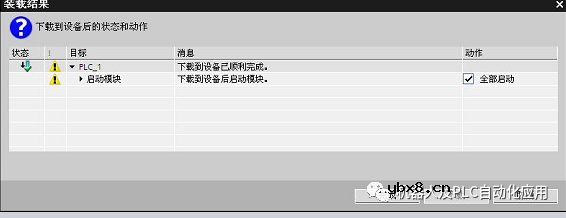

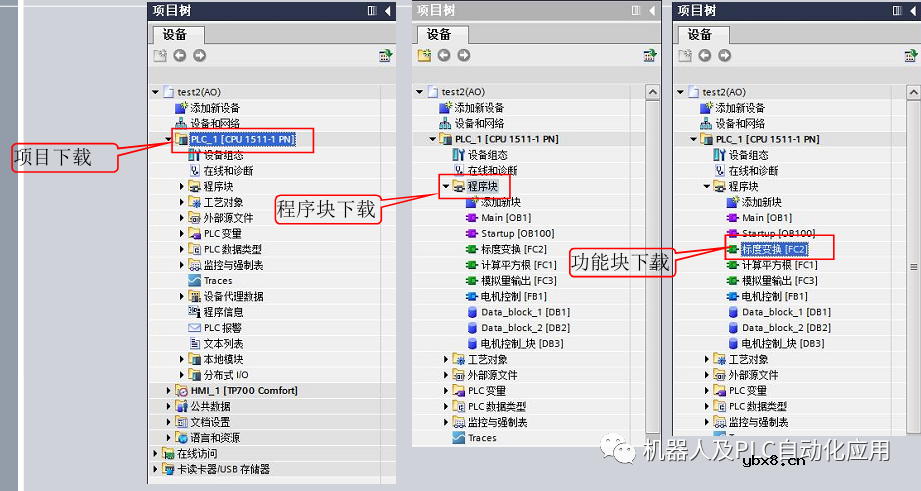

项目下载：选中项目树中的一个站（即PLC设备）下载，该站下的所有内容全部被下载。

若选择PLC站下的某一具体对象，则只下载相应的的对象，如程序块、PLC变量、监视表格、本地模块等下载。
