　　继电器触点符号

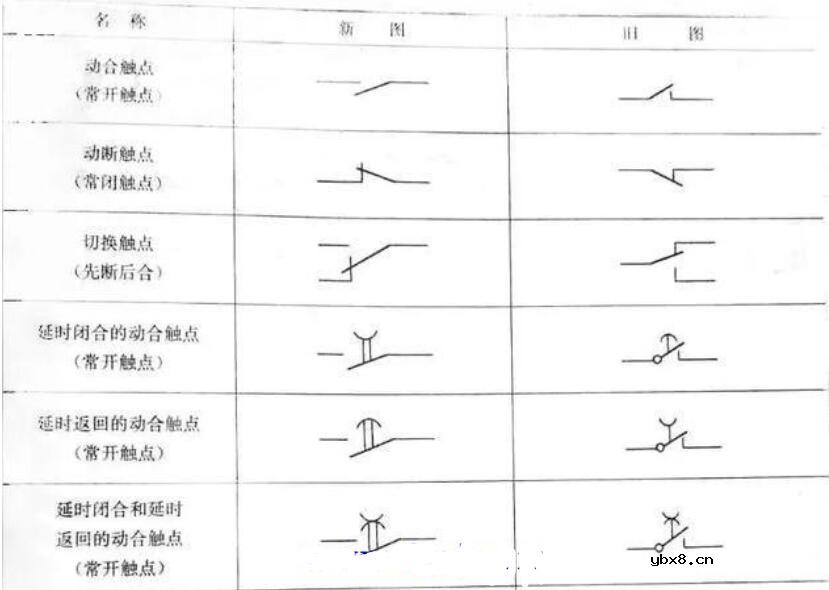

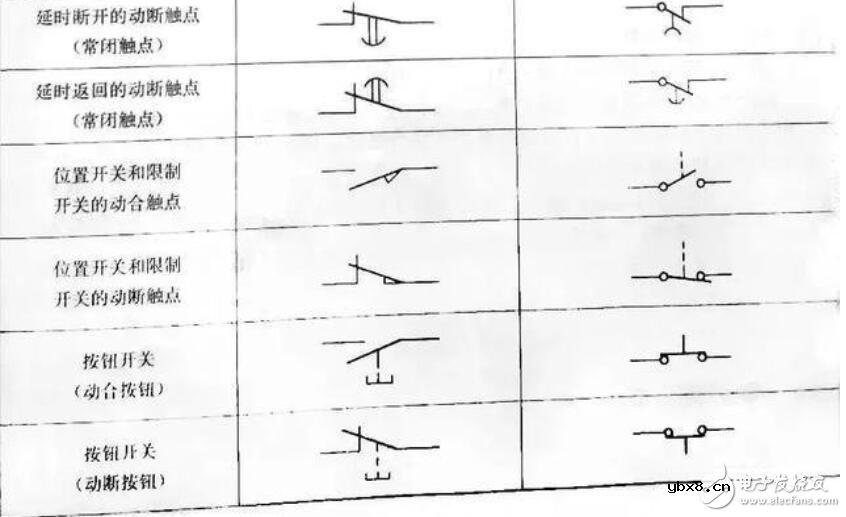

　　在继电保护展开图中，需要根据继电器的触点类型画出图形。

　　例如动合触点（常开触点）、动断触点（常闭触点）、延时闭合的动合触点等。继电器触点的图形也有新标准，和旧的画法不同。

　　继电器触点容量

　　继电器触点输出容量是指触点的充许电流量。触点，即是，开关的闭合点，接触部分允许最大电流，如一个开关是10A的，你安装在一个20A的负载上，用久了，开关闭合点，就会烧坏，烧焦，烧断，如果负载是5A的那就太浪费资源了，常见的有家用插座，如电磁炉，空调，就常烧坏插座，因为插座的容量太小了，负载电流大。当然要烧开关了，就是触点能长期正常工作的最大电流值，比如说容量是5A，就是能正常使用的情况下最大能通5A电流，当然这个解释有点片面，实际上还跟很多因数有关，比如温度。电压等 。

　　指触点能承受多大电流。一般是5A.触点，即是，开关的闭合点，接触部分允许最大电流， 如，一个开关是10A的，你安装在一个20A的负载上，用久了，开关闭合点，就会烧坏，烧焦，烧断，如果负载是5A的那就太浪费。

　　继电器触点容量问题

　　1.如果DC220V的控制回路电流小，将此触点接入是可以的，不会烧坏。

　　2.如果DC220V的控制回路电流接近5A，不可以将此触点接入，即使该触点不起关合或开断作用也不行，容易烧坏。其一，该触点不起关合或开断作用，直接用手动开关;其二，继电器的触点容量都是需要裕度的，额定5A的，实际最多只能通过2.5A。

　　3.增加一个中间继电器就可以解决问题，用这触点启动或断开中间继电器，由中间继电器执行指令。
