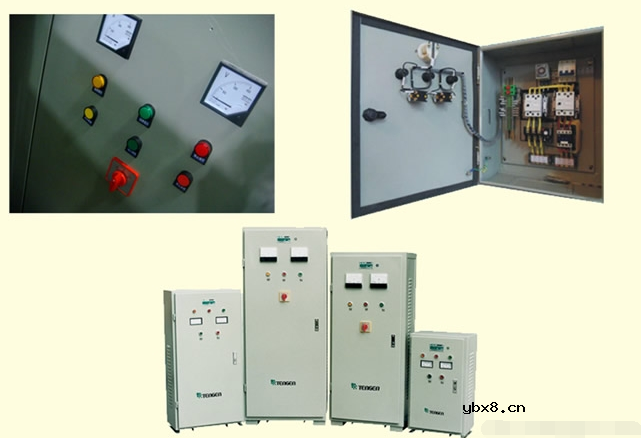

时间继电器自动控制星三角降压启动控制电路

我们要先了解时间继电器

1.时间继电器分为通电延时继电器和断电延时继电器，我们星三角启动应用的就是通电延时继电器，通电延时继电器也分为220伏和380伏的，我们用的是380伏通电延时继电器

2.通电延时继电器型号不同，厂家不同接线方法也不同，但是原理是一样的，通电延时继电器的意思就是通电以后开始计时，时间一到通电延时继电器的常闭触点变为常开触点，常开触点变为常闭触点

3.从上图我们可以看到一个88的数字，这里就是调节通电后延时时间，比如我们调到20秒，通电延时继电器就会在通电20秒后，通电延时继电器的常闭就会变为常开，常开就会变为常闭，所以这个功能就是调节延时时间

4.还有的是通过旋转按钮调节时间，但是道理都是一样的，都是调节延时时间的作用

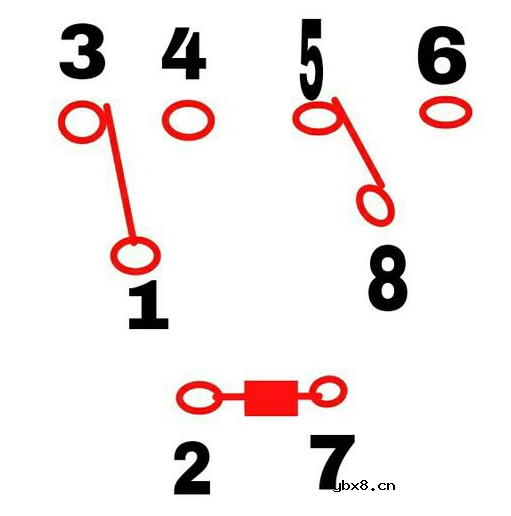

5.380伏延时继电器一般会有8个接触点，两个接触点是通电延时继电器的电压，也就是说是电源，另外还有6个接触点分为了两组跳转，如下图：

6.从上图我们可以看到2和7是时间继电器的电源，1，3，4是一组跳转接触点，8.5.6是另一组跳转接触点，意思就是通电后继电器开始延时，这时1和3是常闭点，1和4是常开点，8和5是常闭点，8和6是常开点，等通电延时继电器延时时间到了以后，1和3就会断开，1和4开始闭合，下一组跳转点同理，我们可以把他理解为一个开关，很好理解吧

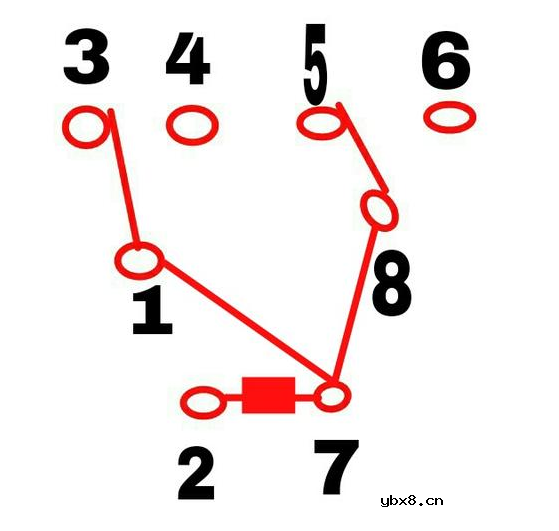

7.时间继电器平时不启动时只有一根电源是长待带电的，另一根通电就会开始延时，2是长带电，7是通电后开始延时，很好理解吧，7通电以后还要给1和8的电源，这样才能联通两组跳转点也就是开关，如上图，在电动机星三角启动中我们只需要一组跳转点就可以了，不同的时间继电器接线触点也不一样，我们要看下时间继电器的侧面有线路图，要看一下，那个触点是电源触点，那个是跳转触点，哪个是常闭和常开触点才能根据需要接线，品牌不同但是原理是一样的

时间继电器自动控制星三角降压启动控制电路原理图解

操作者必须在电动机起动结束后，按下全压运行按钮，才可进行工作。若忘记按下全压运行按钮而进行工作，将会烧毁电动机。解决的办法利用时间继电器进行自动控制。

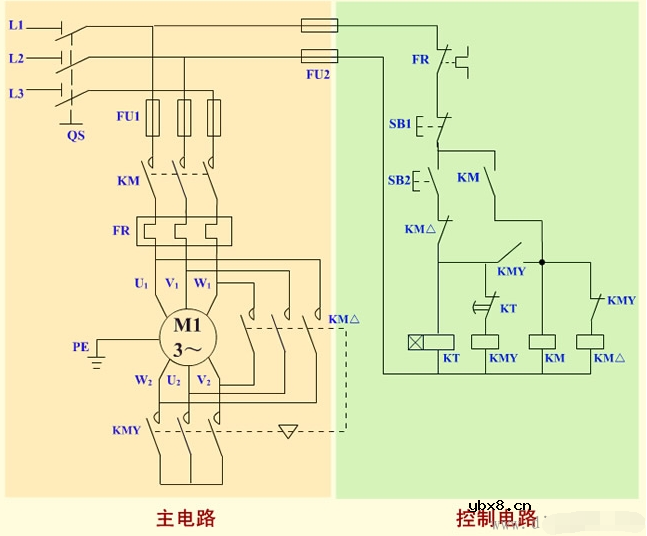

1、电路原理图

2、电路组成

本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM、KMY、KM△；热继电器 FR；时间继电器 KT；启动按钮 SB2；停机按钮 SB1 及电动机 M 组成。

3、技术要求

电动机启动时，电动机定子绕组接成 Y 形，降压启动，启动完成电动机定子绕组接成 △ 形，电动机全压运行。

4、工作原理

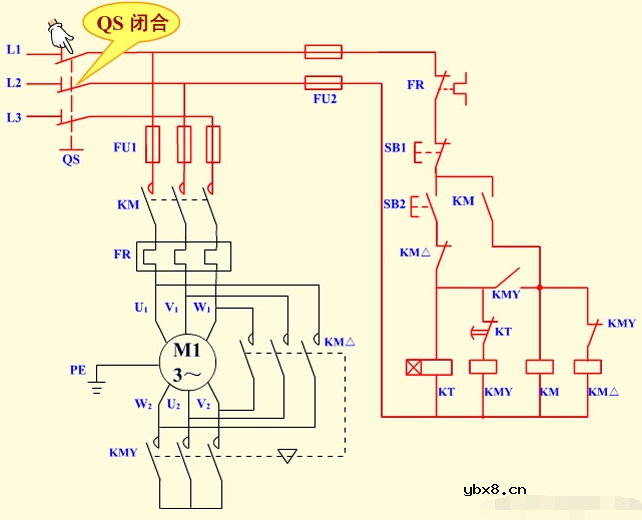

（1）合上 QS，电源引入。

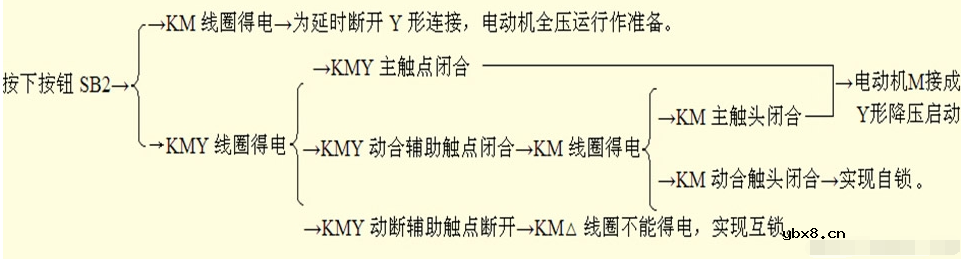

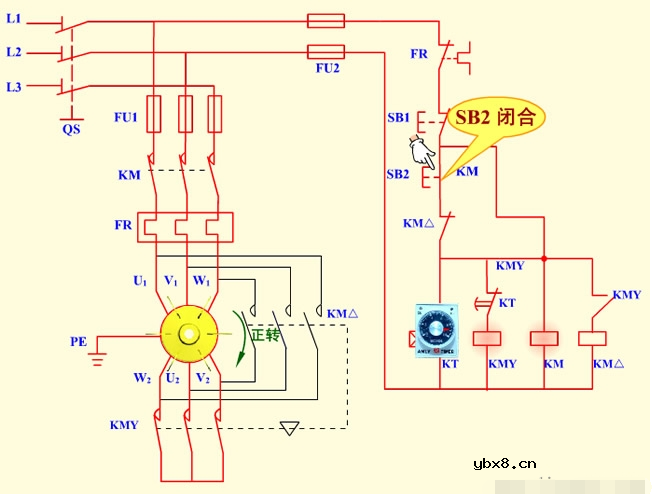

（2）电动机 Y 形接法降压启动

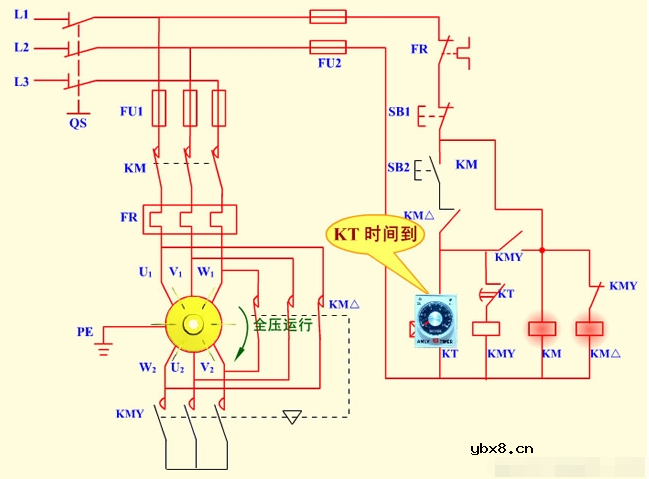

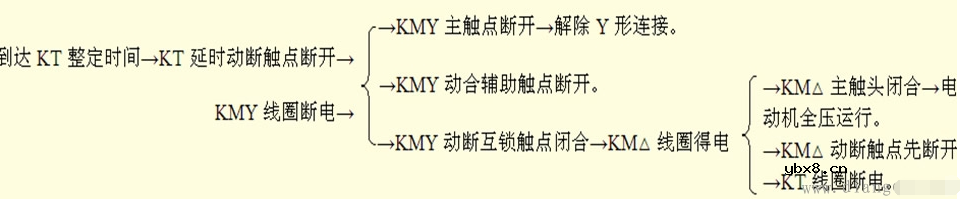

（3）电动机 △ 形接法全压运行

（4）停止

按下 SB1 电动机停止运行。

（5）停止使用时，断开电源开关 QS。
