摩托车尾快闪烁霹雳灯电路工作原理

摩托车尾快闪烁霹雳灯电路工作原理

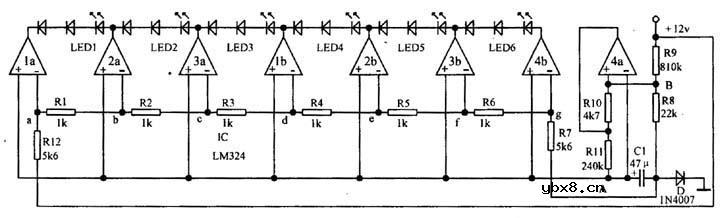

　当打开夜行灯时，12V电源接人本电路。电路中主要点电位设定为：Va＝8.IV，Vb＝7.4V，Vc＝6.7V，Vd＝6V，Ve＝5.3V，Vf＝4.6V，Vg＝3.gV。接通瞬间B点电压由电阻分压得到VB＝8.3V，由于电容C端电压不能突变，这时A点电压Va＝0，则运放4a输出电平约为12V，此电压通过Rll对电容C进行充电，当Va上升到大于Vg时，运放4b输出由低电平反转为高电平，但这时运放3b输出端仍为低电平，故发光二极管LED6被点亮。这时电容C继续在充电，当Va上升到大于Vf时，运放3b也反转为高电平，同时发光M极管MDS被点亮，但由于4b、3b输出端都为高电平，故发光M极管LED6转为熄灭。原理依次类推。
