锯齿波电压发生器
在一些控制应用中，需要有一个线性增长的电压（锯齿波）来控制检测过程、移动记录笔或移动电子束等。对此可通过在DAC0832的输出端接运算放大器，由运算放大器产生锯齿波来实现，其电路连接图如图9.4所示。
图9.4   用DAC0832产生锯齿波电路

图中的DAC0832工作于单缓冲方式，其中输入寄存器受控，而DAC寄存器直通。假定输入寄存器地址为7FFFH，产生锯齿波的程序清单如下：
    MOV  A， #00H         ；取下限值
    MOV  DPTR，#7FFFH ；指向0832口地址
MM：   MOVX  @DPTR，A ；输出
       INC  A   ；延时
   NOP
   NOP
   NOP
    SJMP  MM   ；反复
执行上述程序就可得到如图9.5所示的锯齿波。

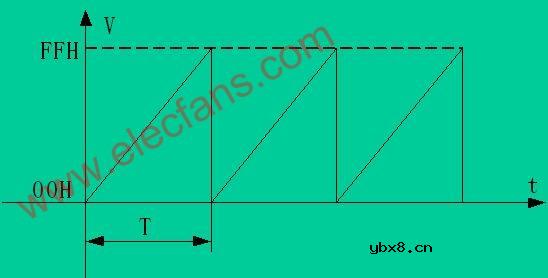

图9.5  D/A 转换产生的锯齿波

几点说明：
(1)程序每循环一次，A加1，因此实际上锯齿波的上升边是由256个小阶梯构成的，但由于阶梯很小，所以宏观上看就如图中所画的先行增长锯齿波。
（2）可通过循环程序段的机器周期数，计算出锯齿波的周期。并可根据需要，通过延时的方法来改变波形周期。若要改变锯齿波的频率，可在AJMP MM指令前加入延迟程序即可。延时较短时可用NOP指令实现（本程序就是如此），需要延时较长时，可以使用一个延长子程序。延迟时间不同，波形周期不同，锯齿波的斜率就不同。
（3）通过A加1，可得到正向的锯齿波，反之A减1可得到负向的锯齿波。
（4） 程序中A的变化范围是0～255，因此得到的锯齿波是满幅度的。如要求得到非满幅锯齿波，可通过计算求的数字量的处置和终值，然后在程序中通过置初值和终值的方法实现。
