由普通元件组成的4路输入12位A-D转换器

由普通元件组成的4路输入12位A-D转换器

电路的功能

近来市场上出售多种作为个人计算机扩展用的通用A-D转换扩展板，如果限定某种用途，制作成本则可以很低。

本电路是一种由普遍元件构成的，4路输入，采样和保持电路用的12位A-D转换器，可以输入正负的模拟信号。

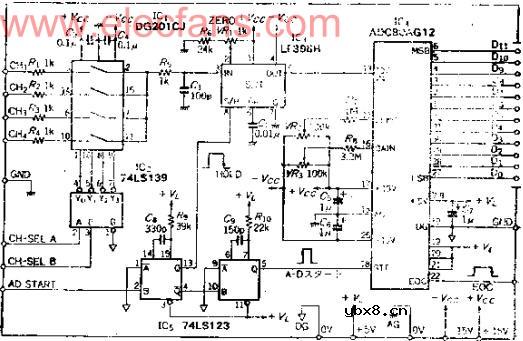

电路工作原理

模拟输入的多路切换器采用标准的模拟开关DG201，用译码器IC选择1~4通道，通道选择器输入由2位正逻辑控制。选定通道后，向采样和保持电路输入宽度为10US左右的采样脉冲以保持模拟电压。该脉冲由A-D起动脉冲，利用此脉冲的上升沿开始12位的转换。转换时间大约为25US，12位数据从D0~D11输出。关于EOC信号：A-D转换开始时，EOC为“H”电平，并对时钟脉冲进行计数，转换一结束，EOC返回“L”电平，所以用检测EOC信号的上升，下降滑的办法读取12位数据。

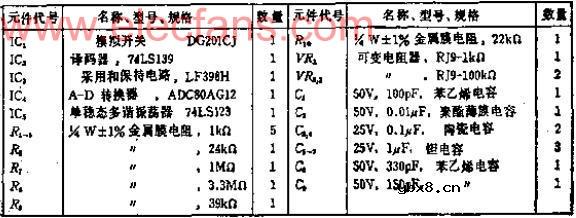

元件的选择

输入电阻R1~R4为限流电阻，加大电阻值，频率响应会变差，R5和C1的作用是减少选择通道时产生的噪声，它们的阻值和容量要与输入信号的变化相对应。

保持电容C2采用聚脂薄膜电容。引线6应用外皮接地屏蔽线。

VR1和VR2是调零可变电阻。12位分辨率的1LSB只有2.44MV，要进行正确的调零，应使用多圈式可变电阻。

安装注意事项

A-C转换器是模拟电路和数字电路的接口电路，必须处理好接地，否则将得不到12位的精度。模拟系统应单独接地，可用一要接地线。模拟开关、采样和保持电路的地线均接在这根接地线上。接地引线在A-D转换器的接地端子上之后再接逻辑地。即逻辑信号不进入模拟接地回路。

调整

取样和保持电路失调调节的方法是把模拟开关输入接地，连续输入A-D开始转换信号，用VR1把引线5的输入电压调零。输入转换数据，并进行显示，然后进行A-D转换器的调零和增益调节。
