调节方便的高精度PWM（脉冲宽度调制）式12位D-A转换器

调节方便的高精度PWM（脉冲宽度调制）式12位D-A转换器

电路的功能

脉冲宽度调制式D-A转换器多用于慢速响应的电源控制电路。因为输出电压取决于占空比，所以只要调准满量程电压，就可成为高精度DAC。电路的选用普通器件，能以12位分辨率选定0~+10V电压。

电路工作原理

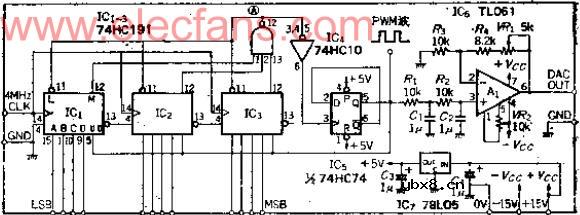

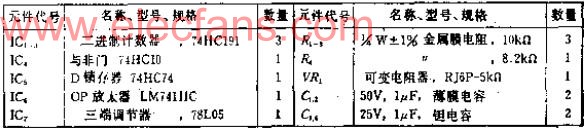

输入PWM频率4096倍的时钟信号，进行加法计数，直到IC1~IC3全满时，在A点输出一个“MAX”时钟周期信号，该信号一方面将电压数据装八IC1~IC3，另一方面使双稳态IC5翻转，Q=“H”，计数器处于减法计数态，然后开始减法计数，直至在A点又输出一个“MIN”的时钟周期信号，该信号一方面将电压数据重新装入IC~IC2，一方面使双稳态IC5翻转至原来状态，并进行加法计数，以后重复上面过程，电压数据值和减法计数的脉冲数是相同的。

关于PWM波和解调，由平滑滤波器R2、R2及C1、C2转换成直流电压，用高输入阻抗OP放大器A1放大2倍，再转换成0~+10V电压。
