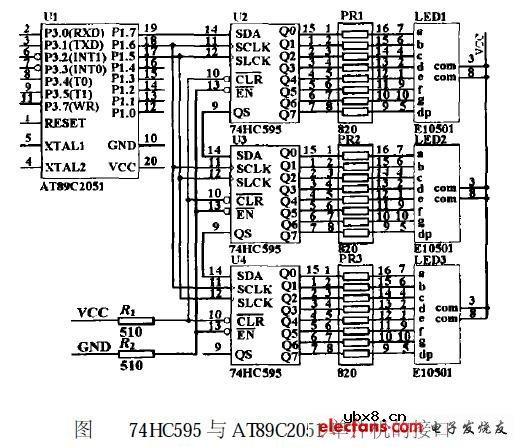

74HC595与AT89C2051单片机接口设计的显示面板电路。
P1 口的P115 、P116 、P117 用来控制LED 的显示,
分别接到SLCK、SCLK和SDA 脚。三个数码管用来显
示电压值的大小。在电路板上, LED3 在最左边,
LED1 在最右边, 送数据时, 先送LED3 的显示码,
最后送LED1 的显示码。LED 的亮度用PR1～ PR3 的阻
值来控制。
