关于二极管特性曲线和应用电路

1．肖特基二极管伏一安特性曲线

图13-7所示是肖特基二极管伏．安特性曲线。

2．肖特基二极管应用电路分析

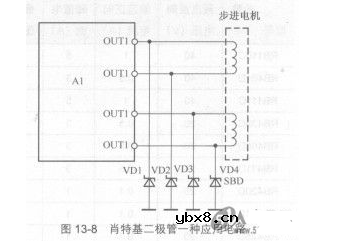

图13-8所示是肖特基二极管一种应用电路，这是肖特基二极管在步进电机驱动电路中的应用，VD1、VD2、VD3和VD4为肖特基二极管。

利用肖特基二极管的管压降小、恢复时间短的特点， T1028这样大部分电流就流过外部的肖特基二极管，从而集成电路A1内部的功耗就小了很多，提高了热稳定性能，也就提高了可靠性。

瞬态抑制二极管特性曲线及应用电路

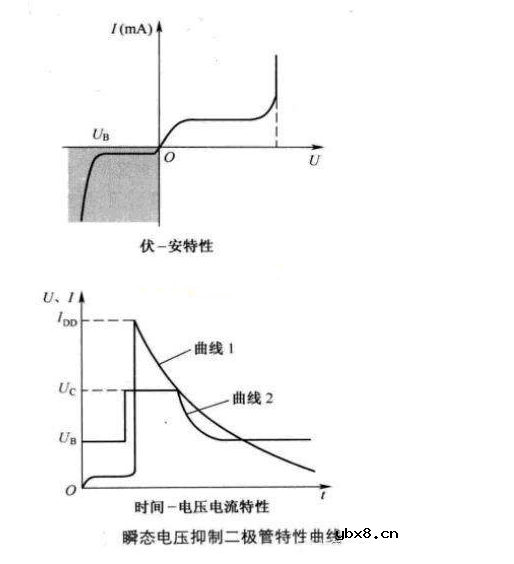

下图所示是瞬态抑制二极管特性曲线，其伏安特性与普通稳压二极管的击穿特性一致，为典型的PN结雪崩器件。

时间-电压电流特性曲线中，曲线1时瞬态抑制二极管中的电流波形，它表示流过二极管的电流突然上升到峰值，然后按指数规律下降，造成这种电流冲击的原因可能是雷击、过压等。

曲线二是瞬态电压抑制二极管两端电压的波形，它表示二极管中的电流突然上升时，二极管两端电压也随之上升，但是最大只上升到Uc值，这个值比击穿电压略大，从而起到保护元器件的作用。

瞬态抑制二极管应用电路

下图所示是几种瞬态抑制二极管实用电路，电路中的VD1为瞬态抑制二极管，他们都在电路中起着瞬态电压保护的作用。

在浪涌保护电路中，也可以采用压敏电阻器，但是瞬态抑制二极管比压敏电阻的性能优越的多，反应速度快。

稳压二极管的伏安特性曲线

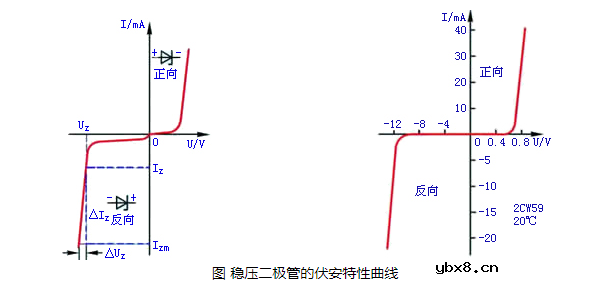

稳压二极管的伏安特性曲线与普通二极管的类似，如图所示，其差异是稳压二极管的反向特性曲线比较陡。

稳压二极管工作于反向电压击穿区。从反向电压特性曲线上可以看出，反向电压在一定范围内变化时，反向电流很小。当反向电压增高到击穿电压时，反向电流突然剧增（图），稳压二极管反向击穿。此后，电流虽然在很大的范围内变化，但稳压二极管两端的电压变化很小。利用这一特性，稳压二极管在电路中能起稳压作用。稳压二极管与一般二极管不一样，它的反向击穿是可逆的。当去掉反向电压之后，稳压二极管又恢复正常。但是，如果反向电流超过允许范围，稳压二极管将会发生热击穿而损坏。
